2.5. Экономическая оценка конструкции
Оценка конструкции осуществляется с двух позиций, т.е. с точки зрения изготовителя и потребителя.
Оценка конструкции с точки зрения изготовителя осуществляется с помощью основных и дополнительных показателей.
Основные показатели
Трудоемкость изготовления конструкции в нормо-часах.
Материалоемкость конструкции.
Себестоимость изготовления конструкции.
Дополнительные показатели
Средний класс точности обработки деталей.
Коэффициент унификации сборочных единиц
,
где
– число унифицированных сборочных
единиц в конструкции;
– общее число сборочных единиц в
конструкции.
3. Коэффициент унификации деталей
,
где
– число унифицированных деталей;
– общее число деталей в конструкции.

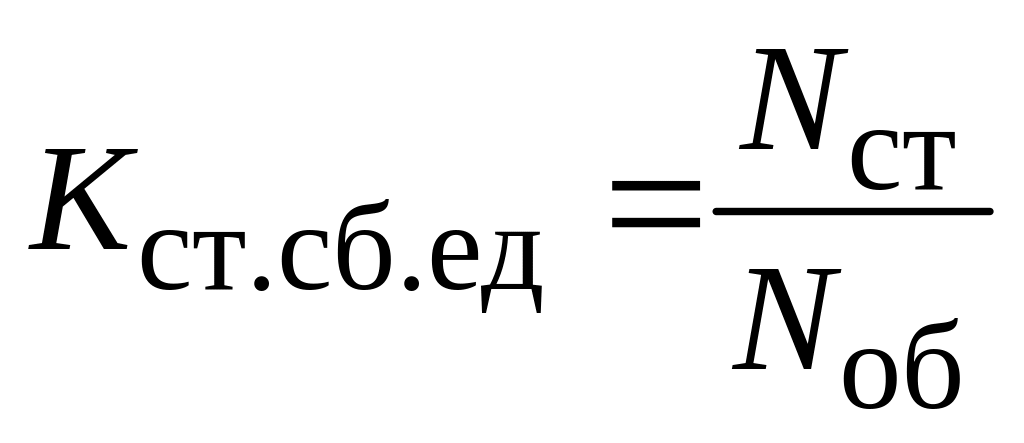

4. Коэффициент стандартизации сборочных единиц
,
где
– число стандартных сборочных единиц
в конструкции.

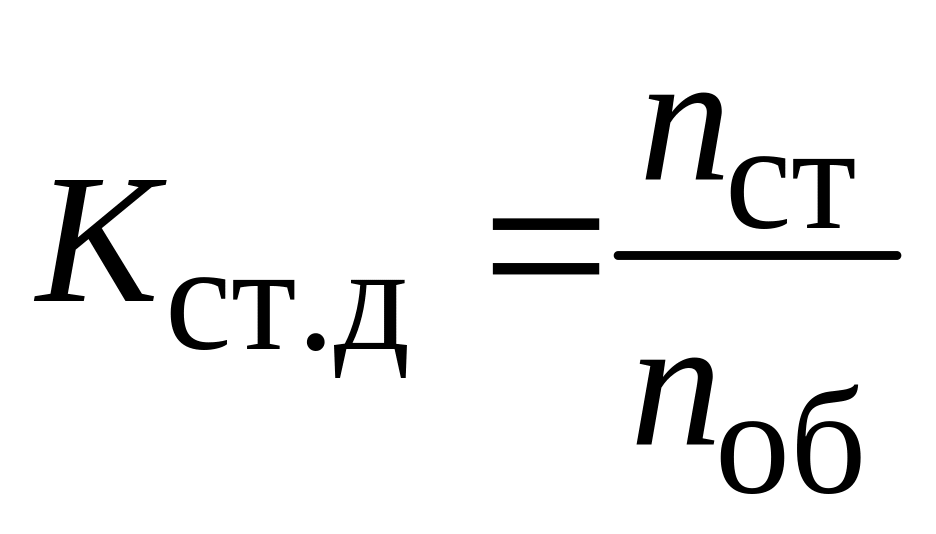

5. Коэффициент стандартизации деталей
,
где
– число стандартных деталей в конструкции.
Оценка конструкции с точки зрения потребителя осуществляется с помощью следующих показателей.
Производительность машины в единицу времени.
Надежность конструкции в эксплуатации:
безотказность;
ремонтопригодность;
долговечность.
Эстетическая оценка машины, т.е. лаконичность и пропорциональность форм, внешнее оформление.
Эргономическая характеристика конструкции, т.е. ее оценка с точки зрения антропометрии, биомеханики, психологии и физиологии.
5. Себестоимость единицы продукции или работы, изготавливаемой (выполняемой) с помощью данной машины.
6. Цена потребления (за весь срок или в среднем за год):
где
– цена покупки машины, р.;
– затраты на содержание и эксплуатацию,
р.
2.6. Организация системы автоматизированного проектирования машин (сапр)
САПР представляет собой организационно-техническую систему, которая обеспечивает оптимальное взаимодействие конструкторов и комплекса средств автоматизации при подготовке конструкторской документации.
Комплекс средств автоматизации включает несколько позиций.
Математическое обеспечение – это методы, модели и алгоритмы, необходимые для автоматизированного проектирования.
Лингвистическое обеспечение – совокупность специальных языковых средств проектирования (ГРАФОР, РЕДГРАФ и др.) наряду с универсальными языками программирования (АЛГОЛ, Фортран, СИ++ и др.).
Программное обеспечение – это комплекс всех программ, необходимых для проектирования.
Информационное обеспечение – это базы данных о прототипах проектируемых машин, материалах, комплектующих, о правилах и нормах проектирования, а также справочная информация и др.
Организационное обеспечение, определяющее взаимодействие структурных подразделений, т.е. инструкции, приказы, штатные расписания и т.д.
Техническое обеспечение – это комплекс всех технических средств, используемых при автоматизированном проектировании.
Эволюция средств и методов автоматизации проектирования тесно связана с развитием вычислительной техники и программного обеспечения.
С появлением средств машинной графики (графических дисплеев, графопостроителей, графических печатающих устройств) стало возможным автоматизировать процессы проектирования машин. При этом производительность проектировщиков увеличивается в несколько раз (от 3 до 10 раз).
