Формулы для расчёта

S=[(n1-n2)/n1]100%; η=P2/P1; n2=U3/k; М=9.55Р2/n0; k=U3/nxx

Контрольные вопросы

  1. Устройство и принцип действия АД с фазным ротором.

  2. Объяснить возникновение вращающего момента в двигателе.

  3. Пусковые свойства АД с фазным ротором.

  4. Способы регулирования частоты вращения АД.

  5. Как изменяется скольжение, частота тока, ЭДС ротора и со­ противление роторной обмотки при переходе от режима пуска до х.х. и от режима х.х. до рабочего режима?

  6. Почему ток х.х. АД больше, чем ток трансформатора такой же номинальной мощности?

  7. Отличие АД с фазным ротором от АД с короткозамкнутым ротором.

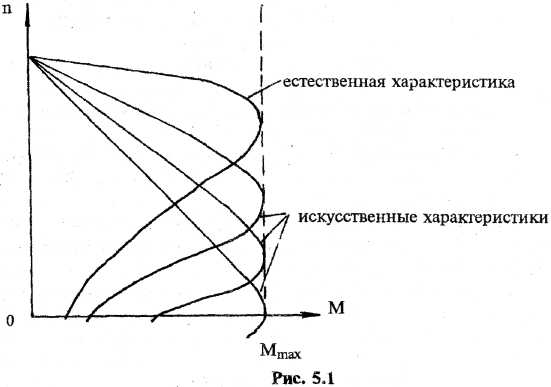

  8. Как влияет частота вращения ротора и величина добавочного сопротивления в цепи ротора на величину пускового тока?

  9. Как влияет величина нагрузки Р2 на основные параметры АД с фазным ротором?

  10. Сущность электрического эквивалента механической нагрузки АД.

  11. Основные свойства АД.

Литература: [1, глава 5], [2, глава 17,18], [3, глава 10-15], [4, глава 24-28], [5].

Таблица 5.1.

Измерено

UФ

I1

P1

U2

I2

V3

IP

UP

В

А

Вт

В

А

В

А

В

1

.

.

Б

Вычислено

η2

Р2

S

М

η

РP

об/мин

Вт

Нм

Вт

Лабораторная работа № 6

Трехфазный асинхронный двигатель в однофазном режиме

Цель работы: ознакомиться с устройством, изучить рабочие свойства асинхронного двигателя в однофазном режиме.

Методические указания

В ряде случаев при отсутствии трёхфазных сетей возникает необ­ходимость включения трёхфазных асинхронных двигателей (АД) в сеть однофазного тока (сельскохозяйственные и коммунально-бытовые се­ти). Для получения в однофазном режиме вращающегося магнитного поля применяют конденсаторы, которые обеспечивают необходимый сдвиг фазных токов. Такой двигатель называется конденсаторным.

Применяется несколько схем включения конденсаторов в зависи­мости от способа соединения обмоток статора двигателя («звезда» и «треугольник»), рабочая ёмкость конденсатора СР.НОМ для частоты 50 Гц рассчитывается соответственно по формулам: а) для соединения обмо­ток статора в «звезду», CР.HOM=2800IHOM/U [мкФ]; б) для соединения обмоток статора в «треугольник», СР.HOM=4800IHOM/U [мкФ], где IН0М - номинальный ток, U - напряжение сети.

Как известно, АД при пуске развивает слабый вращающий мо­мент, поэтому для его увеличения в момент пуска параллельно ра­бочему СР.НОМ подключают добавочный конденсатор (на несколько секунд). Если пуск двигателя происходит без нагрузки, то пусковая ёмкость на требуется. Величина пусковой ёмкости выбирается из соот­ношений: СПУСК=(2.5-3)СР.НОМ; СПУСКР.НОМД, где СПУСК - необхо­димая пусковая ёмкость, СР.НОМ - рабочая пусковая ёмкость при номи­нальной нагрузке; СД - добавочная ёмкость. Таким образом, рабочая ёмкость двигателя зависит от степени его нагрузки и определяется по формуле: СР=dCР.H0M, что необходимо учитывать при испытании двигателя в различных режимах нагрузки, в противном случае фазный ток будет превышать номинальное значение. Коэффициент поправки α, в зависимости от нагрузки ß приведены в табл. 6.3.
