Порядок выполнения
1. Ознакомиться со стендом, техническими данными исследуемого двигателя, пускорегулировочной аппаратурой и измерительными приборами, предназначенными для выполнения работы. Схема универсального стенда для проведения испытания двигателя приведена на рис. 4.1.
Установить переключатель S11 в положение «Г» (генератор). Включить стенд. Установить резистором RВОЗБ максимальное значение тока возбуждения генератора. Установить по амперметру А3 ток возбуждения в пределах 5 ... 7А, для чего нажать кнопку SB2. Запустить двигатель нажатием кнопки SB2 и разогнать его замыканием ключей S1 ... S4.

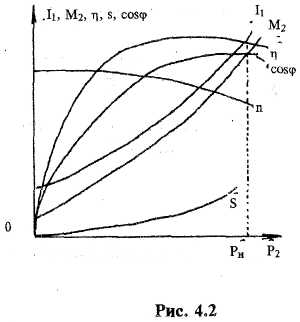

Получить данные для построения рабочих характеристик двигателя (рис.4.2), для чего включить двигатель в режиме холостого хода и, изменяя нагрузку в сторону её увеличения, записать в табл. 4.1 показания приборов для всех значений нагрузки. Мощность P1 определяется как сумма мощностей по фазам А, В, С: P1=РА+PB+РC.
По данным табл. 4.1 рассчитать и построить графические зависимости рабочих характеристик двигателя: I1, P1, cosφ, η, S=f(Р2).
Формулы для расчета
P2Г=UГIГ; Р2=Р1Г=Р2Г/ηГ; cosφ=Р1/(3U1I1); η*=η/ηH; P*2Г=P2Г/P2ГНОМ; η=P2/P1; P1=PA+PB+PC.

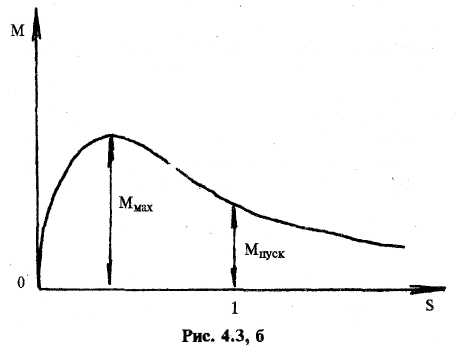

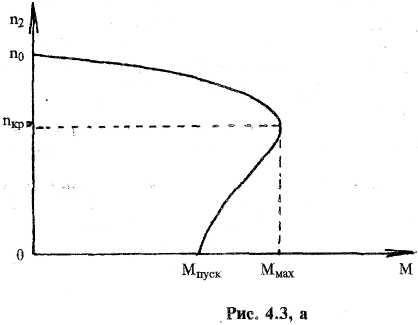

5. Необходимо также построить механические характеристики η2=f(M) и М=f(S), которые также относятся к механическим характеристикам (рис. 4.3 а,б).
Контрольные вопросы
Устройство статора и ротора АД и принцип его работы.
Частота вращения магнитного поля и способы её регулирования. Как влияет на неё частота сети, изменение конструкции двигателя, при каком соотношении пар полюсов статора и ротора может работать асинхронная машина?
Что называется скольжением АД? Пояснить соответствующую формулу. Область изменения скольжения асинхронной машины: а) в двигательном режиме; б) в режиме электромагнитного торможения; в) генераторном режиме.
Почему в момент пуска ток в двигателе во много раз больше номинального? Какие нежелательные явления возникают в сети при протекании по ней больших пусковых токов?
5. Проанализировать кривую n(М) и пояснить процесс пуска в ход АД и свойство саморегулирования. Указать на графике критический, пусковой и номинальный моменты.
6. Для каких целей в асинхронном электродвигателе с двойной беличьей клеткой наружную клетку выполняют из стержней с малой площадью поперечного сечения?
7. Пояснить способ уменьшения пускового тока двигателя при переключении обмоток статора с «треугольника» на «звезду». Преимущества этого способа, учитывая изменения тока, мощности и момента.
8. Как используются активные и реактивные сопротивления для улучшения пускового режима двигателя?
9. Для каких целей у асинхронного двигателя применяют ротор с глубокими пазами?
10. Как влияет скольжение на ЭДС и частоту тока ротора?
11. Как определить потери в стали при известных: P2H, Рн, ηH?
Литература: [1, глава 5], [2, глава 17,18], [3, глава 10-15], [4, глава 24-28], [5].
№ |
Измерено |
||||||
I1 |
U1 |
|
V3 |
П1 |
UГ |
IГ |
|
А |
В |
Вт |
В |
об/мин |
В |
А |
|
1 . . . |
|
|
|
|
|
|
|
№ |
Вычислено |
||||||
M |
η |
cosφ |
n2 |
S |
P2 |
PГ |
|
Н·м |
|
|
об/мин |
|
Вт |
Вт |
|
1 . . . |
|
|
|
|
|
|
|
