Порядок выполнения

1. Ознакомиться с техническими данными и записать паспортные данные исследуемого трансформатора.

2. Собрать схему (рис. 2.2) и проверить маркировку обмоток высо­кого напряжения. По условиям техники безопасности маркировка об­ моток ВН трансформатора выполняется при значительно пониженном напряжении (установить 10 В).

Опыт проводится в следующем порядке: обмотку ВН соединяют в «звезду», подключают фазой BY к однофазному источнику при пони­женном напряжении и изменяют ЭДС – U_BY, Е_ax, E_CZ,U_ab, U_BC между соответствующими клеммами, сведя данные в табл. 2.2.

ЭДС индуцированные в фазах АХ и CZ численно равны половине ЭДС фазы BY, так как в крайних стержнях магнитный поток равен половине потока среднего стержня. При правильной маркировке пока­зания вольтметров между А и В, В и С будут определятся суммой E_BY и Е_AX, значит U_AB = U_BC = 1.5U_BH.

Если маркировка выполнена неправильно, показания вольтметров между А и В, В и С будут определяться разностью тех же ЭДС и Uab = U_BC = 0.5U_BH (рис. 2.3).

3. Собрать схему (рис. 2.4) и проверить маркировку обмоток НН. Последовательность этого опыта заключается в следующем; начало одной фазы ВН соединяют с началом обмотки этой же фазы НН, затем фазу ВЦ подключают к источнику питания (устанавливают напряже­ние от 50 до 100В) и измеряют напряжения ЭДС Е.

При правильном включении А и а показания вольтметра между зажимами X и х будут определяться разностью ЭДС индуцируемых в обмотках. Установить начала всех трёх фаз, данные свести в табл. 2.3.

4. Собрать схему (рис. 2.5) и проверить группу соединения обмо­ток. Опыт проводится в следующей последовательности: при накорот­ко соединённых двух одноимённых зажимах, например, А и а транс­форматор подключают к сети и измеряют напряжения U_AB, U_ab, U_Bb, U_Cc, U_CB. Полученные данные занести в таблицу 4. Если при этом из­меренные напряжения U_Bb и U_Cc равны между собой и U_CB = U, то имеет место соединение Y/Δ -11. Для данного соединения напряжение рассчитывают по формуле:

где К_л - отношение линейных напряжений; U_HH - линейное напряже­ние на обмотке НН.

5. Провести опыт холостого хода. Опыт проводить при напряже­нии несколько выше или ниже номинального значения. Данные сне­сти в табл.2.5. Формулы для расчёта:

1. z₁₂=U₁₀/I₀ 2. R₁₂=P₀/I₀² 3. x₁₂= 4. k=U₁₀/U₂ 5. cosφ=P₀/U₁₀I₀.

6. Провести опыт короткого замыкания, данные снести в табл. 2.6. Формулы для расчёта:

1. R_K=P_K/I_1K² 2. U_1K=k·U_2K 3. z_k=U_1K/I_1K 4. x_k

5. cosφ_K=P_1K/U_1KI_1K.

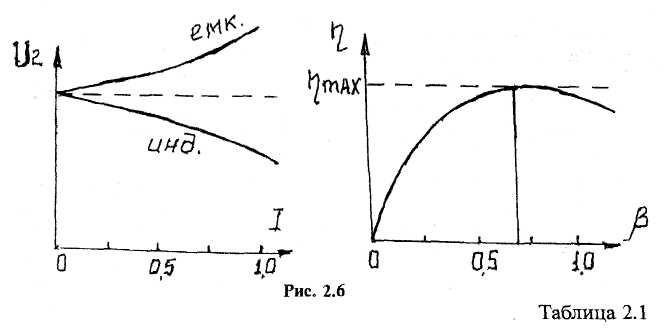

7. Провести испытание трансформатора, включённого на нагрузку. Данные снимаем для всех трёх фаз и сводим в табл. 2.7. Напряжение изменяем от U_1HOM до 0.5U_1HOM. Формулы для расчёта: 1. n=P₂/P₁

2. в=I₂/I_2H 3. cosφ=P₂/U₂I₂.

Контрольные вопросы

1. Устройство и принцип действия трёхфазного трехстержневого трансформатора. Способы охлаждения.

2. Способы соединения обмоток трёхфазных трансформаторов и их обозначения.

3. Чем объясняется несимметрия токов холостого хода?

4. Маркировка обмоток ВН и НН.

5. Холостой ход трёхфазного трансформатора при различных со­ единениях обмоток.

6. Какие элементы схемы замещения определяют по данным опыта холостого хода и короткого замыкания?

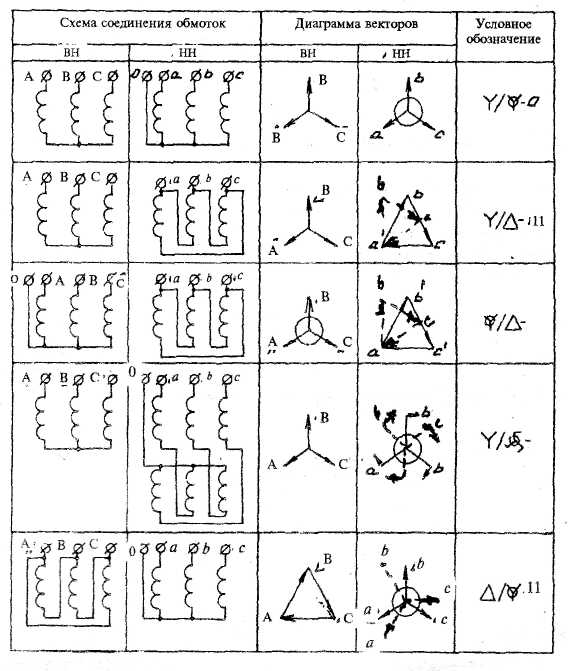

7. Схемы и группы соединения обмоток.

8. Магнитные системы трёхфазных трансформаторов. Порядок расчёта магнитной цепи.

9. Условия включения трансформаторов на параллельную работу.

10. Основные аналитические зависимости для трансформатора.

Литература: [1, глава 2], [2, глава 10], [3, глава 2], [А, глава 12-16].

Таблица 2.2

UBY	EAX	ECZ	UAB	UBC

Таблица 2.3

EAX	EBX	UXx

Таблица 2.4

UAB	Uab	UBb	UCc	UCB

Таблица 2.5

№	Измерено				Вычислено
	U10	IC	P0	U2	Z12	R12	X12	K	cosφ
	В	А	Вт	В	Ом	Ом	Ом
1 . . . 5

Таблица 2.6

Измерено				Вычислено
I1K	I2K	PK	U1K	RK	ZK	XK	Cosφ
А	А	Вт	В	Ом	Ом	Ом

Таблица 2.7

№		Измерено						Вычислено
		U1	I1	P1	U2	I2	P2	П	B	cosφ
		В	А	Вт	В	А	Вт	%
A	1 . . . 5
B	1 . . . 5
C	1 . . . 5

Литература: [1, глава 2], [2, глава 10], [3, глава 2], [4, глава 12-16].
