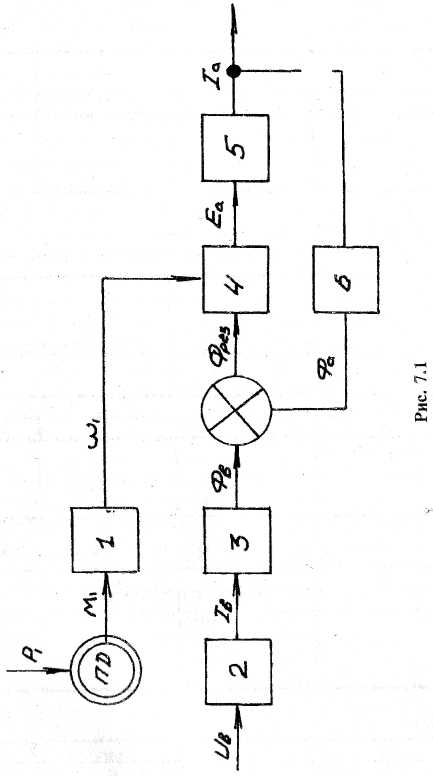

Порядок выполнения

1. Ознакомиться с расположением: 1.1 коммутационных аппара­тов, 1.2 регулирующих элементов, 1.3 измерительных приборов, 1.4 электрических машин и преобразователей. 1.5 Снять технические характеристики электрических машин.

2. Установить коммутационные аппараты в исходное положение: 2.1 S1-S9 - отключены, 2.2 S10 - включён, 2.3 S11 - в положении «ТП», 2.4 R_ДОБ - в положении «О»

3. Подать напряжение па стенд - (QS1, QS2).

4. Включить тиристорный преобразователь (SB3).

5. Установить ЛАТРом возбуждение СГ I_В=9А.

6. Подключить частотомер (SB2).

7. Установить частоту 50Гц с помощью R_ЗАД ТП, что будет соответствовать n=1000 об/мин.

8. Снять характеристику х.х. Е₁=f(I_B). Включаем стенд и изменяя значения тока возбуждения, снимаем значение ЭДС по фазам, данные измерения сводим в табл:7.1.

9. Снять характеристику к.з. I₁=f(I_B)- Для снятия этой характеристики зажимы СГ сначала замыкаются накоротко и лишь после этого включают ток возбуждения. Затем, увеличивая ток возбуждения, уста­навливают номинальный ток в обмотке якоря I=I_Н. Данные свести в табл.7.2.

10. Снять внешнюю характеристику U1=f(I₁) при n=const, I_В=const, φ²=0. Опыт проводится для I_В=7 и 5А. Установить ток возбуждения и изменяя значение тока нагрузки (с помощью параллельно включённых сопротивлений) снимаем изменение напряжения по фазам. Данные сводим в табл. 7.3.

11. Снять нагрузочную характеристику. UB = f(I₁). Установить ток нагрузки I₁=1.25A и изменяя ток возбуждения снимаем значения на­пряжения по фазам. Данные сводим в табл.7.4.

12. Снять регулировочную характеристику I_B=f(Ij). Установить значение напряжения SOB и изменяя ток возбуждения снимаем значение тока нагрузки по фазам и сводим в табл.7.5.

13. Построить графики, иллюстрирующие характеристики СГ.

Контрольные вопросы

1. Чем различаются синхронные машины: явнополюсные и неявнополюсные?

2. Какие конструктивные особенности СМ улучшают синусои­дальную форму ЭДС генератора?

3. Способы возбуждения СГ, их преимущества и недостатки.

4. Как влияет реакция якоря на ЭДС СГ при изменении характера нагрузки?

5. Различие векторных диаграмм неявнополюсного и явнополюсного СГ.

6. Условия снятия характеристик х.х. и к.з.

7. Условия снятия внешней и регулировочной характеристик СГ.

8. Условия и методы синхронизации СГ с сетью.

9. Какое назначение U-образных характеристик СГ?

10. Какое отличие между угловыми характеристиками явнополюсного и неявнополюсного генераторов?

11. Какие способы регулирования ЭДС и cosφ при работе СГ па­раллельно с сетью?

12. Мощность и электромагнитный момент явнополюсного и не­явнополюсного генератора.

13. Потери и КПД СГ.

14. Почему внешние и регулировочные характеристики СГ, снятые при различных характерах нагрузки не совпадают?

Литература: [1, глава 8], [2, глава 19-21], [3, глава 19-23] , [4, глава 32-41]

Таблица 7.1

№	Ib	EA	EB	EC
	А	В	В	В
1 . . . 10

Таблица 7.2

№	IK	IB
	А	А
1 . . . 10

Таблица 7.3

№	I1	UA	UB	UC
	А	В	В	В
1 . . . 10

Таблица 7.4

№	IB	UA	UB	UC
	А	В	В	В
1 . . . 10

Таблица 7.4

№	IB	IA	IB	IC
	А	В	В	В
1 . . . 10
