5 Полупроводниковый диод
ПП диод — это прибор, содержащий один р-п переход. УГО:
К р- и п- областям кристалла привариваются металлические выводы, и вся система заключается в металлический, металлокерамический, стеклянный или пластмассовый корпус.
По технологии изготовления различают точечные, плоскостные (сплавные) и диффузионные диоды.

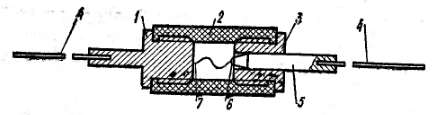

Конструкция точечного диода
1,3 – металлические торцы; 2 – керамическая трубка; 4 – проволочный вывод; 5 – кристаллодержатель;6- кристалл германия; 7 – вольфрамовая проволока
Точечный диод образуется в месте контакта небольшой пластины полупроводника и острия металлической проволоки — пружины. Поэтому линейные размеры перехода меньше его ширины.

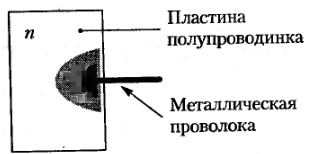

Для более надежного контакта через переход пропускают импульс тока в несколько ампер, который вплавляет острие проволоки в полупроводник. Между ними происходит диффузия и образуется полусферический р-п-переход (закрашенный серым цветом сектор на рис.
Благодаря малой площади диод обладает очень малой емкостью перехода и используется до частот порядка сотен МГц. Малая площадь перехода определяет также небольшой допустимый ток диода. Точечные диоды обычно выполняют на основе германия.
Конструкция плоскостного диода:
1,6 – проволочные выводы; 2 – кристаллодержатель;
3 – корпус; 4 – токосниматель; 5 – проходной изолятор; 7 – втулка; 8 – кристалл индия; 9 – кристалл германия; 10 - подложка
В плоскостных диодах р-п переход образуется путем наплавки кусочка индия 8 на кристалл германия или кремния 9 с п-проводимостью. Детали конструкций ясны из рисунков.
Плоскостные диоды используются главным образом в выпрямителях, а также в различных схемах, работающих в диапазоне низких частот.
Диффузионные диоды изготавливают посредством диффузии в ПП пластину примеси, находщейся в газообразной или жидкой фазе. Если диффузия примеси производится через отверстия в защитном слое, нанесенном на поверхности ПП, то получают так называемый планарный р-п-переход.
Диффузионные диоды отличаются от сплавных диодов меньшей собственной емкостью и малым значением постоянной времени. Так, у диффузионного диода КД512АА СД≈1…2 пФ, τ = 3 нс.
Вольт-амперная характеристика (вах) диода
Г
рафик
зависимости тока, проходящего через
диод, от приложенного напряжения
называется ВАХ
диода.
ВАХ диода описывается уравнением:
где Io – ток насыщения; UД – напряжение на р-п-переходе; φТ – тепловой потенциал, равный контактной разности потенциалов, при Т=300 К φТ =0,025 В.

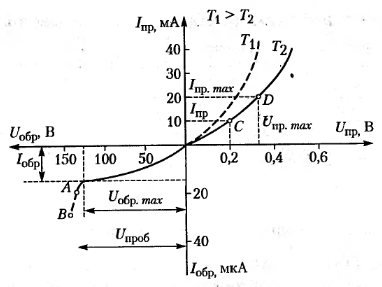

Статическая ВАХ реального диода, которая описывается вышеприведенным выражением имеет вид, приведенный на рисунке ниже (Т2):
По
мере увеличения прямого напряжения
Uпр
на
р-п-переходе
прямой ток Iпр
диода резко
возрастает.
Поэтому даже незначи- тельное изменение прямого напряжения Uпр приводит к значительному изменению прямого тока Iпр, что затрудняет задание требуемо- го значения тока Iпр с помощью напряжения Uпр.
Поэтому для р-п-переходов характерен режим заданого тока Iпр.
В реальном полупроводниковом кристалле всегда есть нарушения кристаллической решетки и различные загрязнения, поэтому при приложении к р-п-переходу обратного напряжения Uобр (к р-области “–”, а к п-области “+”) в нем происходят различные процессы, образующие ток генерации Iген и ток утечки Iут.
Для кремниевых диодов Iобр= Iген + Iут.
Для германиевых диодов обратным током является тепловой ток Iобр=IТ, поэтому германиевый диод больше подвержен температурным изменениям. Iобр германиевого диода превышает значения обратных токов кремниевых диодов на несколько порядков.
В определенный момент напряжение Uобр (см. ВАХ диода) достигает значения Uпроб, и начинается лавинообразный процесс нарастания Iобр, что соответствует электрическому пробою р-п-перехода (отрезок АВ). Если в этот момент не ограничить величинуUобр, то электрический пробой переходит в тепловой (участок ВАХ после точки В).
Электрический пробой обратим, т.е после умеьшения напряжения Uобр работа диода соответствует пологому участку обратной ветви ВАХ. Тепловой пробой – необратимый процесс, т.к. разрушает кристаллическую решетку ПП.
Тепловой пробой обусловлен ростом числа носителей в р-п-переходе. При некотором значении Uпроб мощность, выделяющаяся в диоде Р=UобрIобр, не успевает отводиться, что ведет к увеличению температуры перехода и, соответственно, увеличению носителей зарядов, что равносильно увеличению Iобр. В результате диод разрушается вследствие перегрева. Для германиевых диодов вероятность теплового пробоя выше. Поэтому максимальная рабочая температура окружающей среды для кремниевых диодов 150…200 оС, а для германиевых – 75...90 оС.
Прямой ток диода также зависит от температуры окружающей среды, хотя и не в такой степени, как обратный ток. Характер изменения прямой ветви показан на ВАХ, Т1>Т2, где Т2 =300 К (27оС – комнатная температура).
Степень температурной зависимости прямой ветви ВАХ диода оценивают температурным коэффициентом напряжения (ТКН):
ТКН=
.
ТКН показывает относительное изменение прямого напряжения за счет изменения температуры на 1 К при некотором значении тока Iпр.
