Вопрос 3.Оптимизация геометрических параметров долбяков

При проектировании долбяка одним из основных элементов расчета является определение исходного расстояния А у нового долбяка,

С увеличением А снижается шероховатость поверхности зуба нарезаемого колеса, что обеспечивает уменьшение шума и более плавное зацепление. Кроме того, с возрастанием величины А у колеса с малым числом зубьев уменьшается опасность подрезания профиля по вершинам зубьев.

Вместе с тем с увеличением А уменьшается толщина зуба долбяка на вершине, что значительно снижает его стойкость. Наряду с этим долбяки с большей величиной исходного расстояния дают у основания зубьев нарезаемых колес большую высоту переходной кривой.

Установлено, что практический выбор величины исходного рас­стояния ограничивается в основном заострением вершины зуба долбяка. Следовательно, при проектировании долбяков необходимо выбирать наибольшую величину А или максимальный коэффициент смещения исходного контура X, ограничиваясь допустимой величиной

заострения зуба долбяка и обеспечением правильности зацепления по условию отсутствия интерференции профилей.

Таким образом, критерием оптимизации является максимальное значение коэффициента смещения исходного контура Xоmax или максимальное значение А. Ограничивающими факторами являются допустимая величина заострения зуба долбяка (Sао) и отсутствие интерференции профилей. Управляющими факторами являются число зубьев долбяка Zo, высота головки зуба ha0.

Исходные данные: модуль т, угол зацепления аt , число зубьев нарезаемого колеса Z1, число зубьев сопряженного колеса Z2

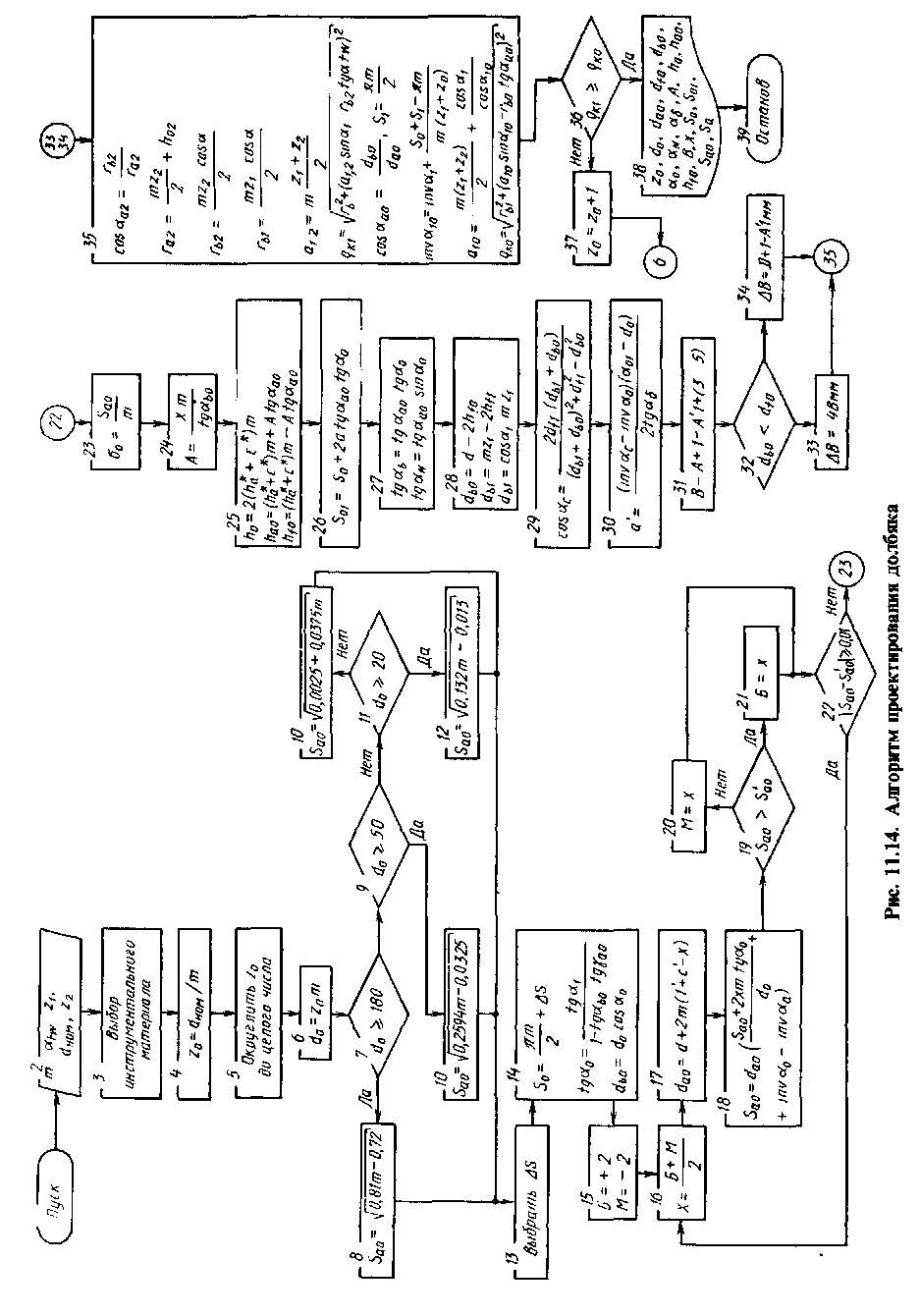

Выбор инструментального материала ИМ долбяка (блок 3) проводится с помощью таблиц соответствий (рис. 11.14).

При выборе ИМ учитываются следующие условия: обрабатывае­мый материал, скорость резания, требуемая надежность долбяка, материал инструмента для заточки, способ изготовления, размеры профиля.

В блоках 8—14 определяется минимально допустимая толщина зуба долбяка на вершине Sа0 по условию механической прочности. Коэффициент смещения исходного контура X определяется методом последовательных приближений (блоки 16—21).

Необходимые начальные граничные значения коэффициента уста­навливаются в пределах ±2, что теоретически обеспечивает все возможные случаи смещения исходного контура долбяка.

В блоках 23—34 определяются конструктивные параметры дол­бяка.

В блоках 35, 36 проводится проверка полученного максимального коэффициента смещения исходного контура X по условию отсутствия интерференции профилей.

Если это условие не выполняется, то увеличивают число зубьев долбяка.

Основными определяющими размерами долбяков являются: модуль, номинальный диаметр делительной окружности (d0) и угол профиля α0. Модуль определяет диаметр делительной окружности, число и размер зубьев. Модуль долбяка равен модулю нарезаемого колеса.

Каждый зуб долбяка имеет три режущие кромки –одну на вершине, по окружности вершины, и две боковых: кромка в основании впадины зубьев в резании не участвуют. На режущей кромке, расположенной по вершине зуба ( по окружности вершин), образуются задние α и передние γ углы. У стандартных долбяков α=6° и γ=5°. Боковые задние поверхности зубьев долбяка – эвольвентные винтовые поверхности, передняя поверхность коническая с прямолинейной образующей.

Режущие кромки зубьев долбяка могут быть изготовлены с утолщение (модификацией ) по ножке зуба для получения колёс со срезом вершины зубьев и с фаской или закруглением боковой эвольвентой поверхности на вершине зуба для увеличения стойкости долбяков. Коэфициетн смещения исходного контура (х0) долбяка влияет на его конструктивные размеры, условие работы и на образование профиля зубьев нарезаемого колеса.

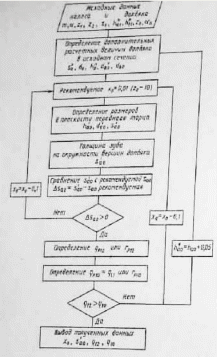

Исходными данными являются параметры нарезаемых колёс: m, α и радиус округления или фаска на вершине зуба долбяка, то при расчёте следует принять r0 равный радиусу границы эвольвентного участка профиля зуба долбяка. При неудовлетворительных результатах корректируют значение х0 или высоту h0 головки зубьев долбяка.
