12.4 Корректировка нагрузки
Результаты корректировки нагрузки сводятся в таблицу 12.9.
Таблица 12.9 - Расчет уточненных мощностей нагрузок на подстанциях
№ пст |
Si, МВА |
||||||||
Максимальный режим |
Минимальный режим |
Послеаварийный режим |
|||||||
1 |
20,00 |
+j |
5,31 |
12 |
+j |
5,47 |
20,00 |
+j |
5,31 |
2 |
39,00 |
+j |
33,31 |
23,4 |
+j |
20,75 |
39,00 |
+j |
33,31 |
3 |
30,00 |
+j |
12,39 |
18 |
+j |
5,92 |
30,00 |
+j |
12,39 |
4 |
31,00 |
+j |
19,21 |
18,6 |
+j |
11,53 |
31,00 |
+j |
19,21 |
13 Точный электрический расчет установившихся режимов работы электрической сети
Расчет потерь в стали и в меди для трансформаторов представлен в таблице 13.1.
Таблица 13.1 - Расчет потерь в стали и в меди для трансформаторов
Схема замещения сети для заданного режима работы приведена на рисунке 13.1.
а)
б)

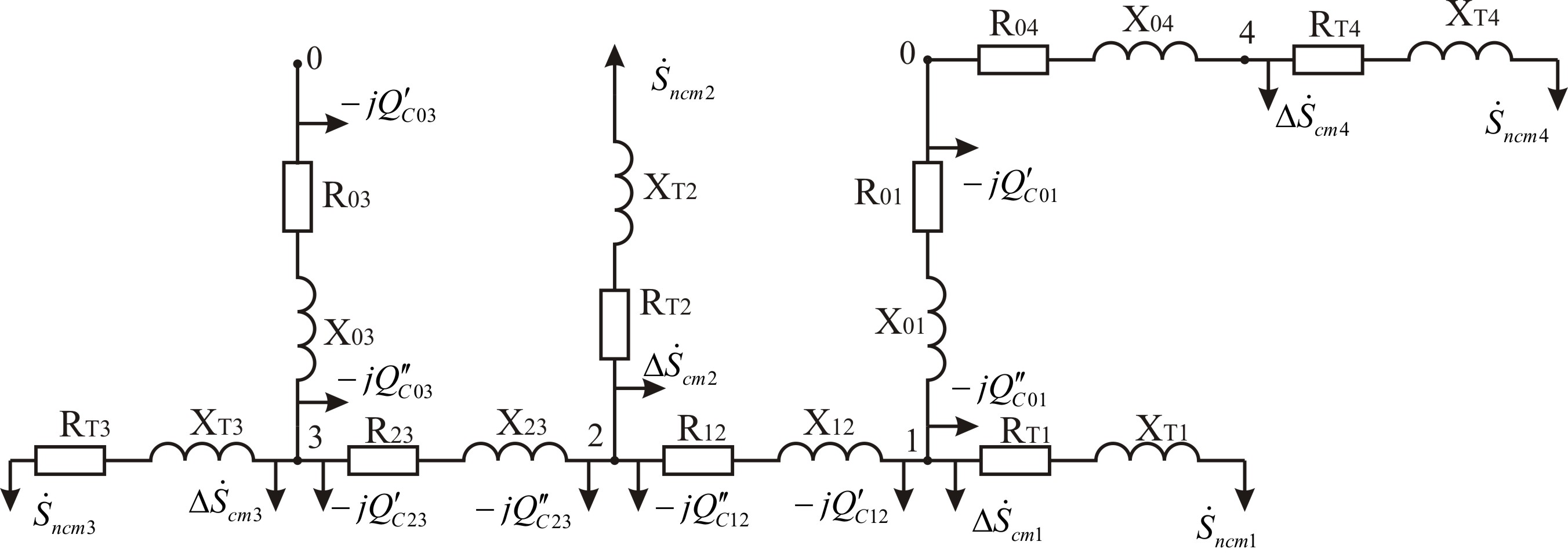

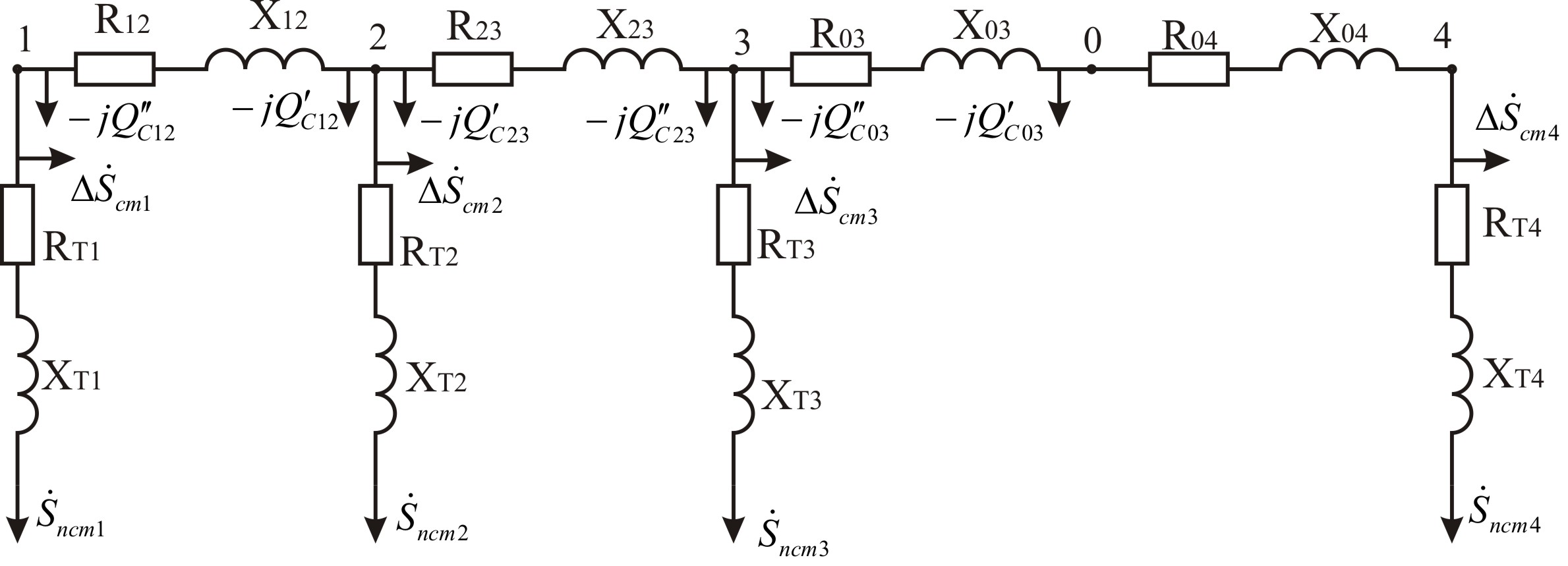

Рисунок 13.1 – Схема замещения сети имеющей замкнутый контур:
а) для максимального и минимального режимов; б) для послеаварийного режима

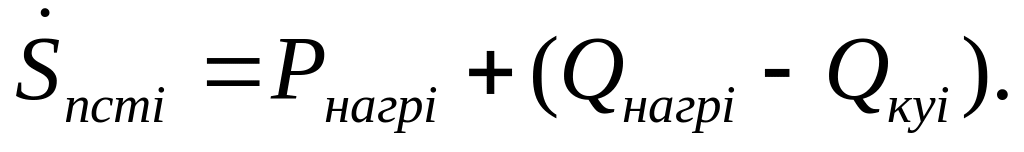

Определение расчетных нагрузок производится по следующей формуле: . Результаты расчетов приведены в таблице 13.2

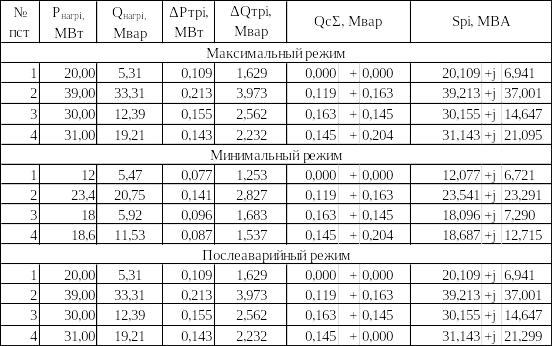

Таблица 13.2 – Расчет расчетных нагрузок
Производится приближенный расчет потокораспределения. Результаты расчетов сводятся в таблицу 13.3.
Для максимального и минимального режимов:
Для послеаварийного режима:

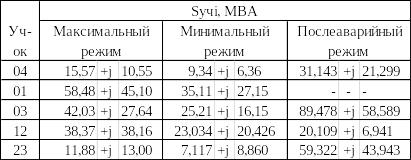

Таблица 13.3 – Расчет перетоков мощности
Учитывая расчетные нагрузки и потокораспределение, схема замещения примет вид, изображенный на рисунке 13.3.
Определение мощности в начале и конце участков .
Для максимального и минимального режимов:
Для послеаварийного режима:
а)
б)

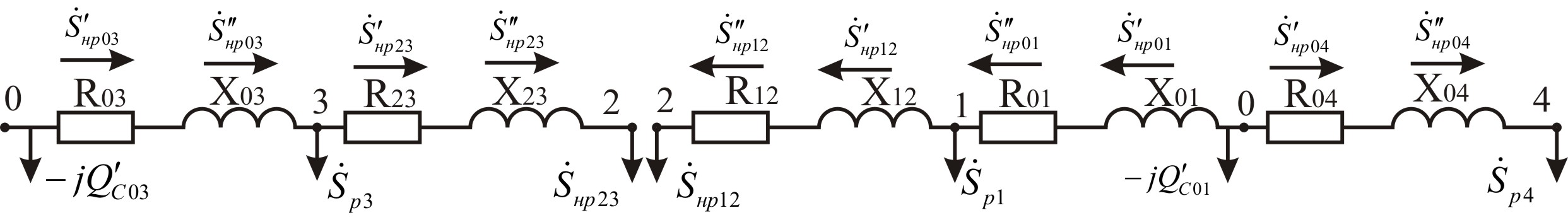

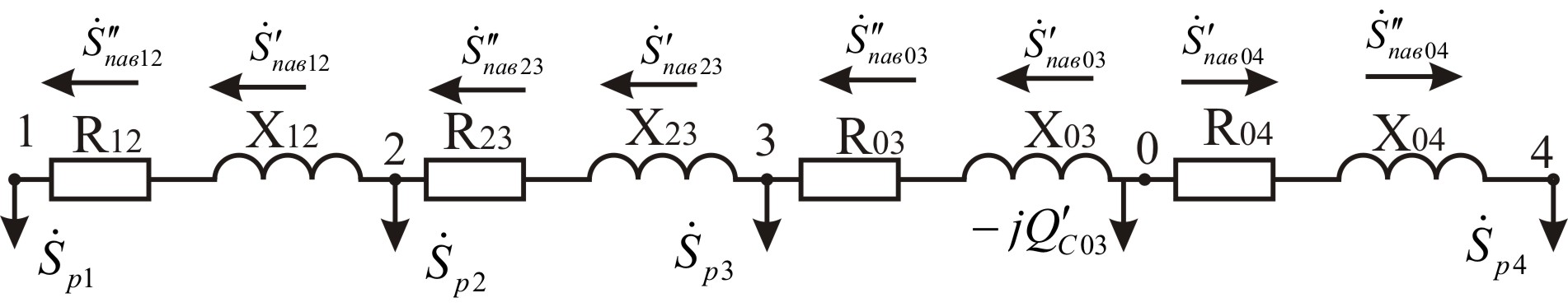

Рисунок 13.3 – Упрощенная схема замещения сети:
а) для максимального и минимального режима; б) для послеаварийного режима
Результаты расчетов сведены в таблицу 13.4

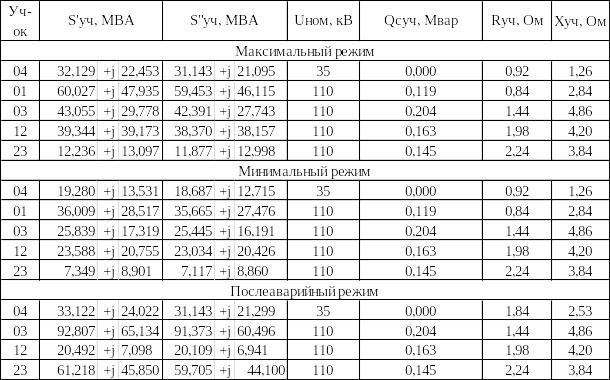

Таблица 13.4- Определение мощности в начале и конце участков сети
Определение напряжения в узлах сети. Результаты расчетов сведены в таблицу 13.5.

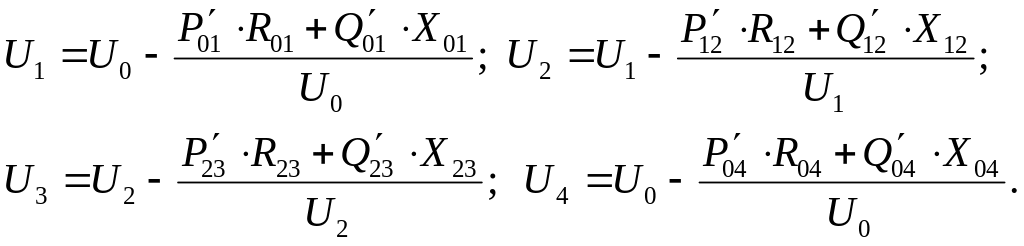

Для максимального и минимального режимов.

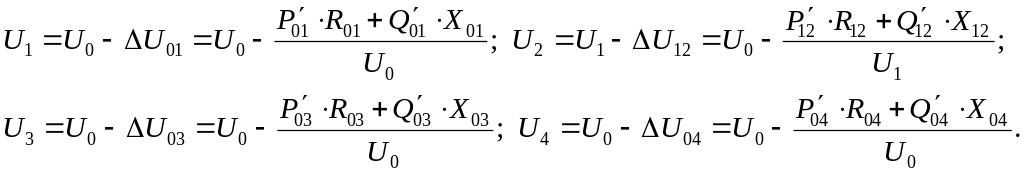

Для послеаварийного режима.

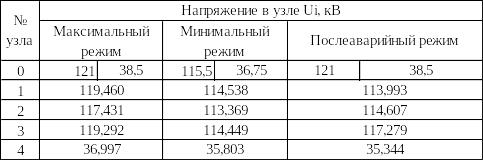

Таблица 13.5 - Определение напряжения в узлах сети
14 Выбор устройств регулирования напряжения в электрической сети

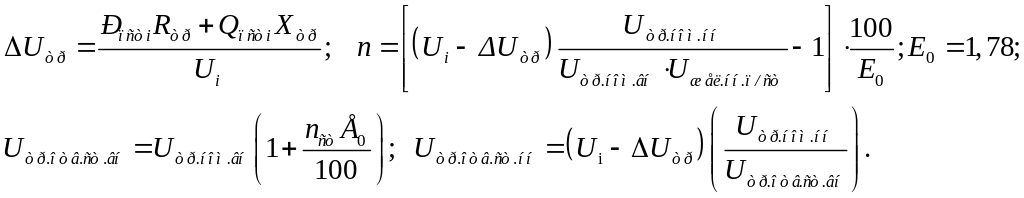

Расчеты по выбору устройств регулирования напряжения в электрической сети сведены в таблицу 14.1. Расчет ведется согласно следующим формулам:

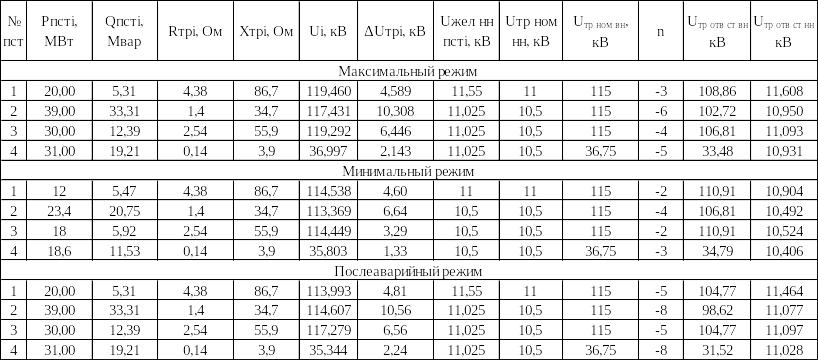

Таблица 14.1 – Выбор устройств регулирования напряжения в сети

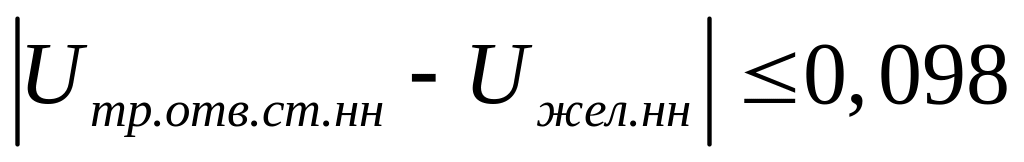

Сравнение действительных значений напряжений на низкой стороне приведено в таблице 14.2.

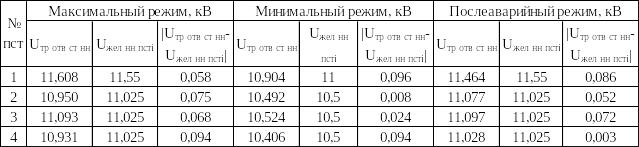

Таблица 14.2 - Сравнение действительных значений напряжений на низкой стороне
;
-
для U=11кВ;
-
для U=10кВ;
-
для U=6кВ;
Так как все условия выполняются, то выбор ответвлений трансформаторов на подстанциях произведен правильно.
Список использованных источников
Ершевич, В. В. Справочник по проектированию электроэнергетических систем [Текст] / В. В. Ершевич , А. Н. Зейлигер , Г. А. Илларионов [и др.]; под ред . С. С. Рокотяна и И. М. Шапиро . – 3-е изд. , перераб. и доп. – М.: Энергоатомиздат, 1985. – 352 с.
Гутов, И. А. Проектирование районной электрической сети [Текст] . В 3 ч. Ч. 1 и Ч. 2. Выбор варианта исполнения электрической сети и электрооборудования: метод. указания к курсовому проекту по дисциплине «Электрические сети» для студентов специальности 140211 «Электроснабжение» / И. А. Гутов. – Барнаул : Изд-во АлтГТУ, 2010. – 71 с.
Гутов, И. А. Проектирование районной электрической сети [Текст]. В 3 ч. Ч 3. Расчеты установившихся режимов работы электрических сетей: методические указания к курсовому проекту по дисциплине «Электрические сети» для студентов специальности 140211 «Электроснабжение» / И. А. Гутов. – Барнаул : Изд-во АлтГТУ, 2010. – 44 с.
Гутов, И. А. Электрические сети [Текст] : задания к курсовому проектированию для студентов специальности 140211 «Электроснабжение (по отраслям)». – Барнаул.: Изд-во АлтГТУ, 2010. – 11 с.: ил.
