2.2 Варианты схемы электрической сети, имеющей замкнутый контур

Варианты схемы электрической сети, имеющей замкнутый контур, приведены на рисунке 2.2.

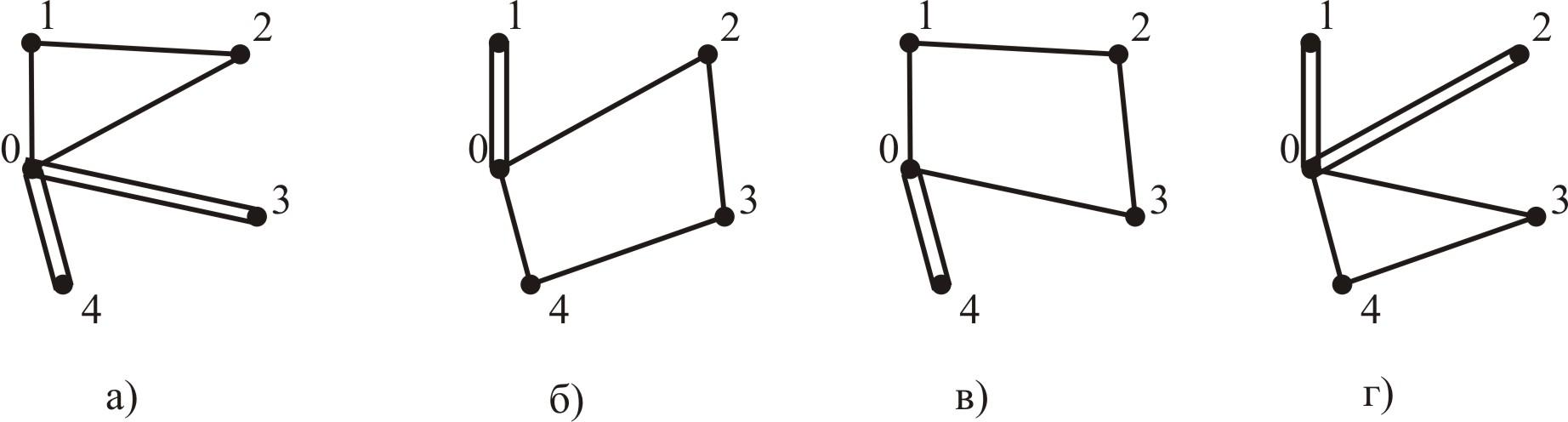

Рисунок 2.2 – Варианты схем, имеющих замкнутый контур

Производится предварительный анализ и выбор вариантов схем исполнения сети, имеющих замкнутый контур. Результаты сводятся в таблицу в таблицу 2.2.

Таблица 2.2 – Характеристика вариантов схем, имеющих замкнутый контур

Вариант	Участок	Кол-во цепей m, шт	lЛЭП, км	ΣlЛЭП, км	№ п/ст	Количество выключателей n, шт		Σn, шт
а)	01	1	7	65	1	3		17
	12	1	10		2	3
	03	2	24		3	2
	04	2	12		4	2
	02	1	12		0 (РЭС)	7
б)	01	2	14	52	1	2		16
	02	1	12		2	3
	23	1	9		3	3
	34	1	11		4	3
	04	1	6		0 (РЭС)	5
в)	04	2	12	50	1	3		16
	01	1	7		2	3
	03	1	12		3	3
	12	1	10		4	2
	23	1	9		0 (РЭС)	5
г)	01	2	14	67	1	2		17
	02	2	24		2	2
	03	1	12		3	3
	34	1	11		4	3
	04	1	6		0 (РЭС)	7

Исходя из упрощенных критериев, из предложенных схем наилучшим вариантом исполнения сети является вариант, приведенный на рисунке 2.2 в).

3 Приближённый расчёт потокораспределения в электрической сети

Схемы потокораспределения приведены на рисунке 3.1.

а) б) в) г)

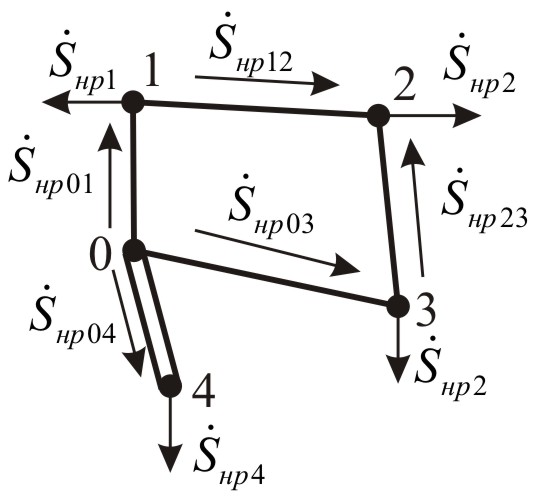

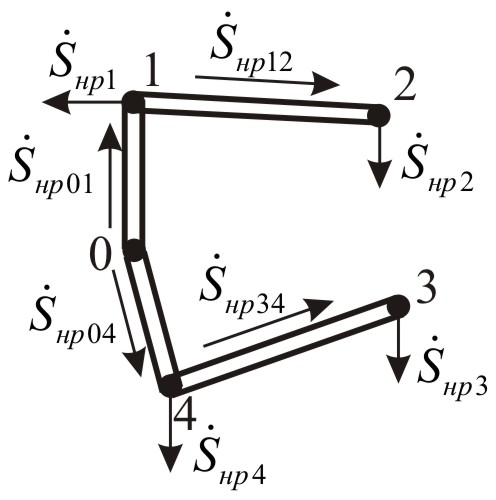

Рисунок 3.1 – Схема потокораспределения в сети:

а) для разомкнутой сети в максимальном режиме; б) для разомкнутой сети в послеаварийном режиме; в) для сети с замкнутым контуром в максимальном режиме; г) для и сети с замкнутым контуром в послеаварийном режиме

Рассчитываются потоки мощности для участков сети в максимальном и послеаварийном режимах в соответствии с формулами приведенными ниже. Результаты сводятся в таблицу 3.1.

Для разомкнутой сети:

Для сети с замкнутым контуром:

В послеаварийном режиме из строя выходит наиболее загруженный участок 01.

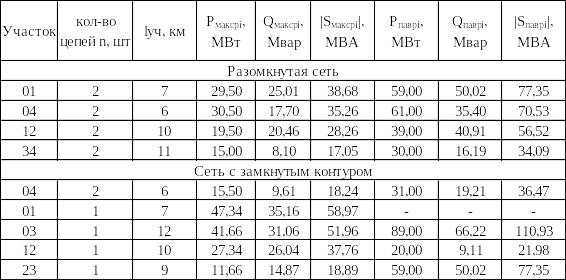

Таблица 3.1 - Расчет потокораспределения в электрической сети
