Реферат

Объем данного курсового проекта составляет 31 лист пояснительной записки и 2 листа графической части. Пояснительная записка содержит 37 таблиц, 8 рисунков, 5 источников литературы. Курсовой проект содержит 14 разделов. Ключевые слова: электрическая сеть, мощность, номинальное напряжение, подстанция, оборудование, батареи конденсаторов, трансформатор, компенсирующее устройство.

Основными разделами являются: составление вариантов схемы электрической сети и выбор наиболее рациональных вариантов; Выбор номинальных напряжений электрической сети; определение необходимости установки и выбор компенсирующих устройств в электрической сети; выбор трансформаторов на подстанциях; выбор сечений проводов воздушных линий электропередачи; технико-экономическое обоснование окончательного варианта исполнения электрической сети; уточненный расчет компенсирующих устройств в электрической сети; точный электрический расчет установившихся режимов работы электрической сети; выбор устройств регулирования.

Данный курсовой проект является учебным.

Содержание

1 Задание и исходные данные для проектирования 6

2 Составление вариантов схемы электрической сети и выбор наиболее рациональных вариантов 7

2.1 Варианты разомкнутой схемы электрической сети 7

2.2 Варианты схемы электрической сети, имеющей замкнутый контур 8

3 Приближённый расчёт потокораспределения в электрической сети 9

4 Выбор номинальных напряжений электрической сети 11

5 Баланс активной и реактивной мощностей в электрической сети 12

5.1 Приближённый баланс активной мощности в сети 12

5.2 Приближённый баланс реактивной мощности в сети 13

6 Определение необходимости установки и выбор компенсирующих устройств в электрической сети 14

7 Выбор трансформаторов на подстанциях 16

, 16

где - максимальная нагрузка подстанции с учетом мощности компенсирующих устройств, МВА; 16

- коэффициент перегрузки. 16

8 Выбор сечений проводов воздушных линий электропередачи 17

, 17

где - ток, протекающий по участку сети, в нормальном режиме, А; 17

9 Составление схемы замещения электрической сети и определение ее параметров 18

10 Разработка схемы соединений 19

11 Технико-экономическое обоснование окончательного варианта исполнения электрической сети 21

11.1 Определение капиталовложений на сооружение электрической сети 21

11.2 Определение ежегодных издержек на эксплуатацию электрической сети 21

11.3 Определение окончательного варианта исполнения электрической сети 24

12 Уточненный расчет компенсирующих устройств в электрической сети 24

12.1 Определение нескомпенсированной реактивной нагрузки 25

12.2 Определение суммарной реактивной мощности компенсирующих устройств на основании точного расчета мощностей 26

12.3 Расчет суммарных мощностей компенсирующих устройств 28

12.4 Корректировка нагрузки 28

13 Точный электрический расчет установившихся режимов работы электрической сети 30

14 Выбор устройств регулирования напряжения в электрической сети 34

Список использованных источников 35

1 Задание и исходные данные для проектирования

Спроектировать электрическую сеть для электроснабжения указанных потребителей от электрической системы в соответствии с вариантом ЗЛ. Месторасположение источника питания и потребителей электроэнергии указано на рисунке 1.1, а их характеристики – в таблице 1.1. Электрическая сеть расположена в объединенной энергосистеме (ОЭС) Сибири, I районе по гололеду.

В таблице 1.1 приведены значения активной мощности нагрузок потребителей в максимальном режиме Р_i=Р_максi.

Расстояния между точками:

l₀₁=7 км; l₀₂=12 км; l₀₃=12 км; l₀₄=6 км; l₁₂=10 км; l₁₃=14 км; l₁₄=12 км; l₂₃=9 км; l₂₄=15 км; l₃₄=11 км.

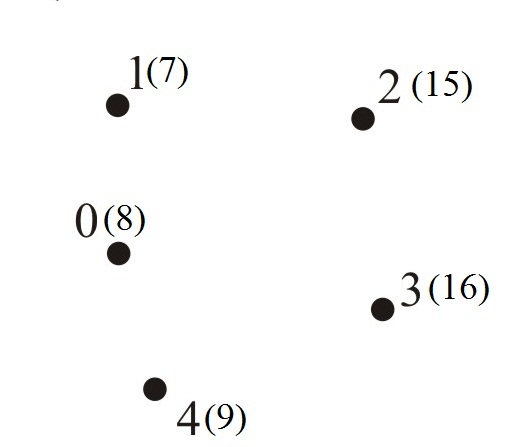

Рисунок 1.1 – Месторасположение источника питания и потребителей электроэнергии

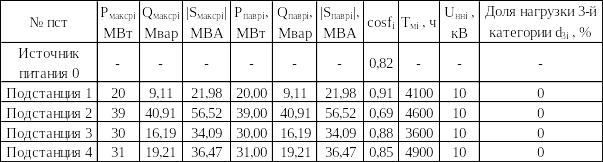

Таблица 1.1 – Характеристика источника питания и потребителей электроэнергии

Определяются значения полной мощности нагрузок потребителей , исходя из активной мощности нагрузки и коэффициента мощности cos_i потребителей, указанных в таблице 1.1.

_{Определение электрической нагрузки на подстанциях в послеаварийном режиме}
