Хомут для расточки кулачков
ХОМУТ ДЛЯ РАСТОЧКИ КУЛАЧКОВ
САМОЦЕНТРИРУЮЩИХ ПАТРОНОВ

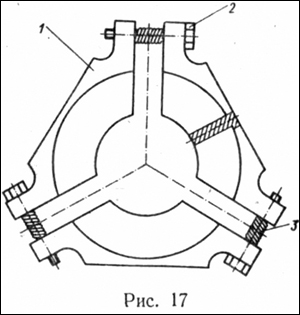

Хомут
(рис. 17) предназначен для жесткой фиксации
кулачков самоцентрирующих патронов
при их расточке в процессе ремонта. Он
состоит из трех планок 1. которые с
помощью винтов 2 и пружин 3 связаны в
общую конструкцию. Внутренние плоскости
планок расположены под углом 120°, что
обеспечивает самоцентрирование
приспособления по кулачкам токарного
патрона.
Хомут
в растянутом состоянии накладывают на
разведенные кулачки и закрепляют на
них винтами 2. С помощью ключа патрона
зажимают или разжимают кулачки для
создания определенного натяга и затем
производят расточку или обточку кулачков.
Известно, что при закреплении в кулачках патрона деталей разных диаметров биение кулачков получается различным, поэтому при обработке больших партий деталей одного размера целесообразно кулачки патрона перед их расточкой настроить на требуемый размер. При использовании такого хомута повышается точность расточки кулачков.
БЕЗОПАСНЫЙ КЛЮЧ К САМОЦЕНТРИРУЮЩИМ
ПАТРОНАМ

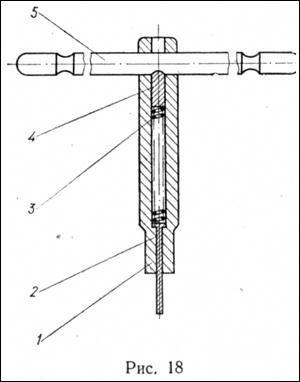

Ключ (рис. 18) состоит из
стержня 1, внутри которого смонтированы
толкатель 2, пружина 3, штифт 4 и ручка
ключа 5.
При закреплении детали в
патроне толкатель 2 утапливается внутрь
стержня. Если ослабить нажим на ключ,
толкатель 2 под действием пружины 3
выталкивает ключ из патрона. Пружина 3
одновременно посредством штифта 4
удерживает ручку 5 ключа от выпадания.
В
случае применения такого ключа
обеспечиваются условия для выполнения
требований техники безопасности.
Беззазорная оправка
УНИВЕРСАЛЬНЫЙ КЛЮЧ К ПАТРОНУ
И РЕЗЦЕДЕРЖАТЕЛЮ

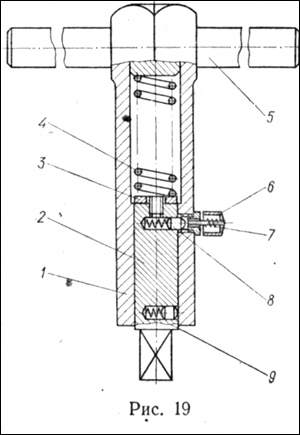

Ключ (рис. 19)
целесообразно использовать в условиях
мелкосерийного производства, когда
часто приходится менять инструмент в
резцедержателе. Он состоит из корпуса
1, рукоятки 5, пружин 7, 4, 9, шайбы 3,
квадратного стержня 2, колпачка 6 и
фиксатора 8. В корпусе 1 есть квадратное
отверстие под винт резцедержателя. При
закреплении инструмента в резцедержателе
стержень 2 утопает в отверстии корпуса
1 и не мешает закреплению инструмента.
Перед закреплением детали в трехкулачковом
патроне необходимо путем нажатия на
колпачок 6 вытолкнуть фиксатор 8. При
этом пружина 4 выталкивает стержень
2.
В
результате применения универсального
ключа сокращается вспомогательное
время при обработке.
КЛЮЧ ДЛЯ САМОЦЕНТРИРУЮЩЕГО
ПАТРОНА СО СМЕННЫМИ ВСТАВКАМИ
Ключи
для крепления деталей в патронах быстро
выходят из строя из-за износа квадратной
части. Ниже приведена конструкция ключа,
в котором срок службы штыря намного
увеличивается, так как изношенную часть
его можно обрезать или переставить
штырь другим концом.

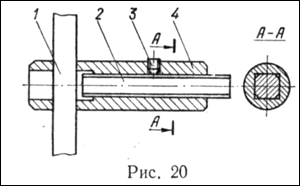

Ключ
(рис. 20) состоит из корпуса 4, вставки 2,
винта 3, ручки 1.
Если изготовить вставку 2 из высококачественной стали, например типа ХВГ, и подвергнуть соответствующей термообработке, то он практически не изнашивается.
БЕЗЗАЗОРНАЯ ОПРАВКА

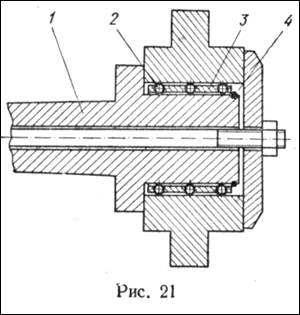

Оправка
(рис. 21) предназначена для чистовой
обработки деталей с минимальными
допусками на биение. Между посадочными
поясками детали и оправки установлены
шарики 2 в специальном сепараторе 3,
который удерживается на оправке 1 кольцом
4. Шарики расположены в гнездах сепаратора
в два ряда в шахматном порядке с большим
гарантированным натягом (0,02 мм) в системе
оправка — шарик — деталь, в результате
чего обеспечивается высокоточное
центрирование.
При использовании
оправки улучшается качество обработки
