П ятниковое устройство

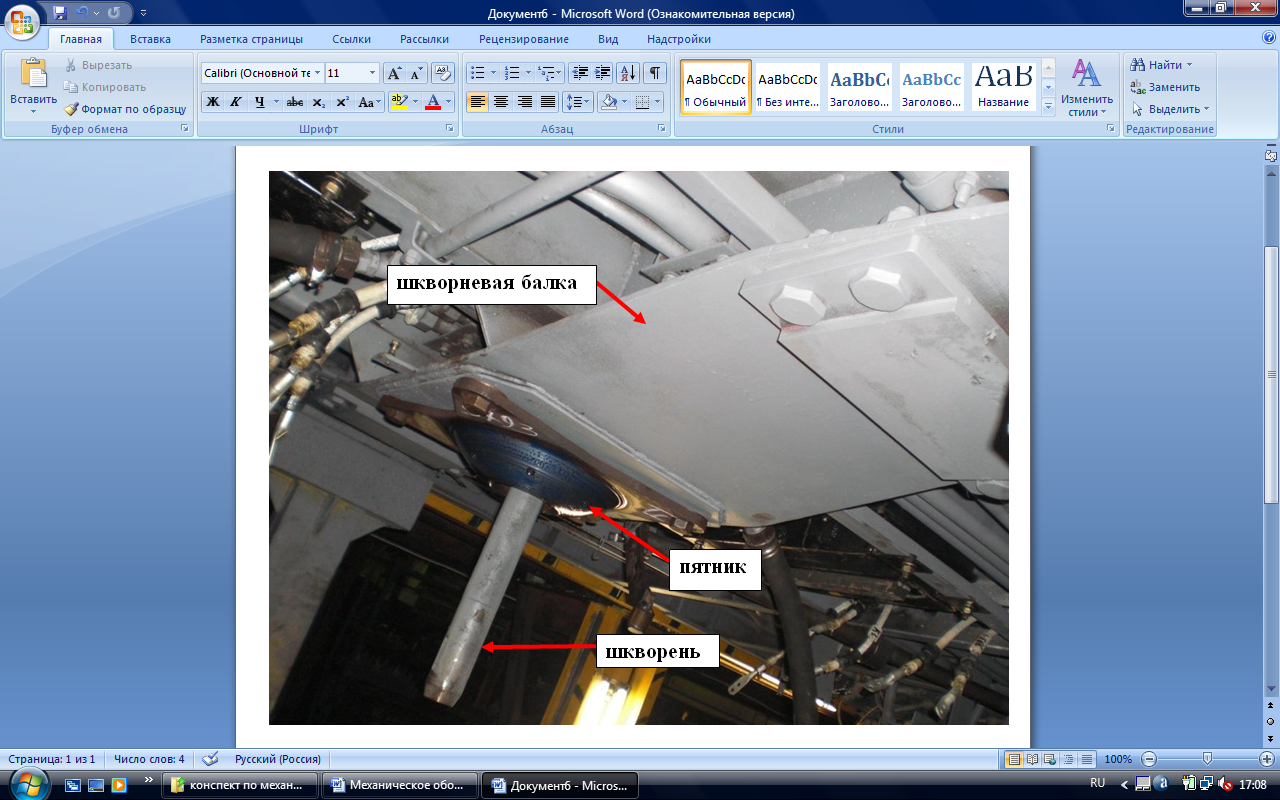

Рисунок 19. Пятниковое устройство

П редназначено для опоры кузова и передачи вертикальной нагрузки на раму тележки через шкворневую балку на центральную балку, а также для передачи тяговых и тормозных усилий и обеспечение поворота тележки относительно кузова. Состоит (рис.19) из пятника (рис. 21), который выполнен из стального литья в форме выпуклой полусферы с фланцем для крепления 4 болтами к шкворневой балке.

В пятнике имеются 6 отверстий для перетекания смазки в подпятник. Подпятник (вогнутая полусфера в середине сферы имеется центрирующий выступ, который входит в отверстие в резиновом амортизаторе. В подпятнике имеются

к

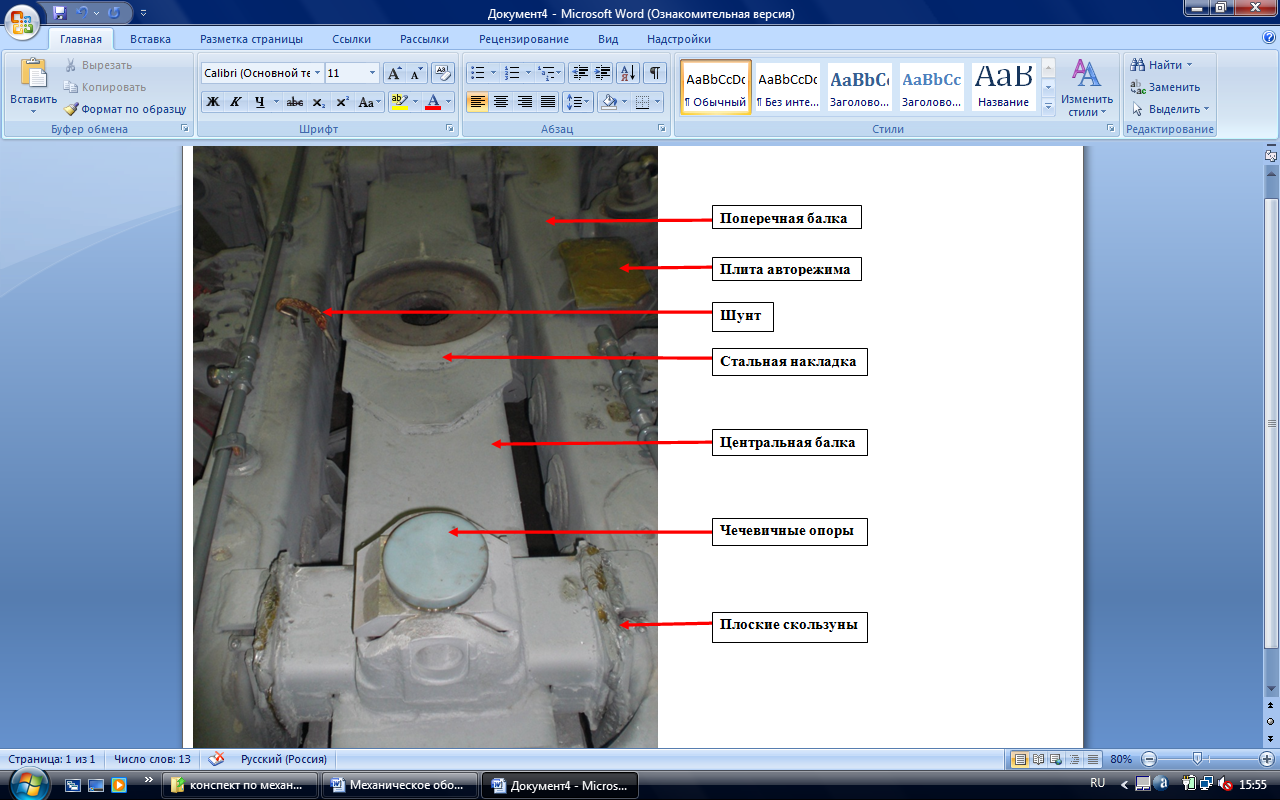

Рисунок 20. Центральная балка

ольцевые и радиальные канавки для равномерного распределения смазки поступающей через отверстия в пятнике). Резинометаллический амортизатор (резиновая шайба, армированная с обеих сторон стальными листами. Толщина амортизатора 36 – 2 мм, но не менее 30 мм.). Предохранительный шкворень (стальной стержень диаметром 55 мм, и длиной 550 мм. В верхней части шкворень имеет головку, которой он опирается на пружину, на головке шкворня приварено ушко для постановки и извлечения шкворня. В нижней части чека для фиксации шкворня.

Б

Рисунок 21. Пятник

Рисунок 22. Сменные наличники

оковые роликовые или чечевичные опоры (скользуны)
обеспечивают устойчивость кузова, ограничивая его продольные перемещения при прохождении вагоном кривых участков пути, чем обеспечивается равномерное распределение нагрузки на к/п. Суммарный зазор между скользунами кузова и тележки в эксплуатации 3 – 8 мм. Регулировка зазора производиться путем изменения числа 2 мм, стальных пластин под сменными наличниками на шкворневой балке (рис.22).

Рессорное подвешивание

Это упругое устройство, которое служит для смягчения и частичного гашения колебаний, вызываемых изменением профиля пути, для сохранения плавности хода вагона и возвращение его в изначальное положение. На составах метрополитена в качестве рессор применяют цилиндрические пружины, изготовленные путем завивки стального прута.

Взаимодействие подвижного состава с рельсовым путем

Кузов вагона опирается через пятниковые устройства на тележки. Наличие между кузовом и тележкой упругих элементов (пружин центрального подвешивания) приобретает вторую ступень рессорного подвешивания (первая ступень надбуксовое подвешивание между колесными парами и рамой тележки). Такое рессорное подвешивание называется двухступенчатым.

Вся масса вагона разделяется на подрессоренную и неподрессоренную. К неподрессоренной массе относят массу колесных пар с буксами.

При движении вагона его подрессоренная и неподрессоренная массы совершают колебания относительно рельсового пути. Причем колебания колесных пар происходят самостоятельно, независимо от кузова.

В зависимости от направления действующих сил колебания кузова могут вызывать сложные перемещения его в пространстве.

Основные виды колебаний:

Подпрыгивание (перемещение вверх и вниз) совершается под действием периодически изменяющихся вертикальных сил, вызывающих колебательные движение подрессоренных частей относительно колесных пар

Галопирование (колебание кузова вокруг поперечной оси проходящей через центр тяжести) вызывается неодинаковым прогибом рессорного подвешивания передней и задней тележек

Поперечное (боковое) раскачивание (колебания экипажной части вокруг продольной оси) возникает вследствие разного прогиба рессорного подвешивания на одной и другой стороне вагона.

Виляние (поперечное перемещение и одновременное вращательное движение относительно вертикальной оси вагона) возникает вследствие извилистого движения колесной пары, вызываемого коничностью колес и попеременного воздействия упругих сил со стороны рельсов на колеса каждой колесной пары.

Боковой относ (смещение кузова в поперечном направлении) вызывается действием центробежных сил и иногда сил ветра.
