Т ележка вагона
Рисунок 13. Тележка
вагонов 81-717(714)
Предназначена для формирования и реализации продольных сил, направления движения вагона, восприятия нагрузок с кузова вагона и перераспределение их на путь.
Каждая тележка - поворотная, шарнирно соединяется с кузовом вагона с помощью пятниковой опоры, вокруг которой она может поворачиваться в горизонтальной плоскости. При этом оси колесных пар будут устанавливаться по радиусу кривой поворота, что уменьшает угол набегания колес на рельсы и, следовательно, износ колеса и головки рельса. Все тележки делятся в соответствии с конструкцией их рам на поводковые и шпинтонные. При изготовлении тележки ей присваивается номер, который наносится при помощи электрической сварки на кронштейн правого тормозного цилиндра соседнего с блок-тормозом и на противоположных кронштейнах по диагонали, а также заводится техпаспорт, в котором указывается: завод - изготовитель тележки, дата изготовления, заводской номер тележки, основные технические данные и конструктивные изменения.
База вагона - 12600 мм, расстояние между центрами осей двух шкворней (расстояние между центрами осей башмаков токоприемников одного вагона с одной стороны).
База тележки - 2100 мм, расстояние между центрами осей колесных пар.
Тележка в сборе (рис.13, 14, 15)состоит из рамы тележки (1), двух к/п. в сборе (2), 2 т/д (3), 2 карданных муфт (4), центрального подвешивания в комплекте с центральной балкой и 2 гидрогасителями (5), надбуксового подвешивания (7), 4 РТП (6), 3 тормозных цилиндров (8), блок – тормоза (10) и 2 бруса токоприемника (9) .
Рисунок 14. Тележка
Рисунок 15. Тележка
Работа тележки
Передача вертикальных нагрузок:
Передача весовых нагрузок от кузова передается через пятниковое устройство на центральное подвешивание, которое передает эти нагрузки на раму тележки. Далее нагрузка с рамы поступает на колесные пары через комплекты надбуксового подвешивания.
Формирование и реализация продольных сил:
Крутящие момент с якорей тяговых электродвигателей через карданные муфты передается на колесные пары, которые преобразуют эти моменты в поступательное движение. В дальнейшем продольная сила от буксовых узлов через шпинтоны или поводки передается на раму тележки и далее через центральное подвешивание и пятниковое устройство на кузов вагона

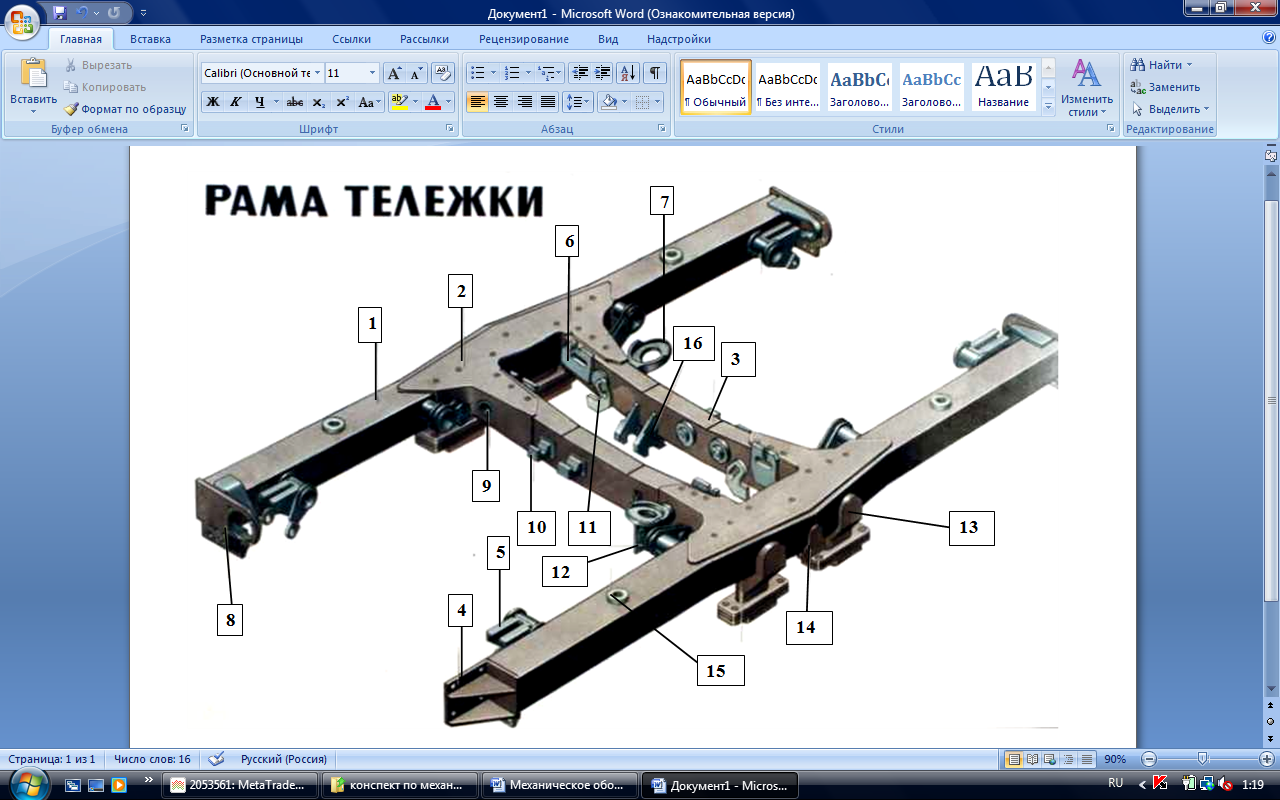

Р ама тележки
Рисунок 16.
Поводковая рама
Рама воспринимает вес кузова и равномерно распределяет его между колесными парами. Рама воспринимает также тяговые и тормозные усилия от колесных пар и передает их кузову, а так же является связующим звеном между центральным и надбуксовым подвешиванием. Действующие на раму дополнительные нагрузки, обусловленные неровностями рельсового пути, извилистым движением колесных пар, центробежной силой, возникающей в кривых участках пути вызывают растяжение и изгиб ее элементов как в вертикальной, так и горизонтальной плоскостях, а также их кручение, поэтому конструкция рамы должна обладать достаточной прочностью.
Рама (рис. 16, 17) представляет собой цельносварную Н - образную конструкцию состоящую из двух продольных (1) и двух поперечных (3) балок. Каждая балка состоит из двух профилей листовой стали 20 толщиной 10 мм. Места сварки продольных и поперечных балок усиливаются косынками (2) листовой стали толщиной 6 мм.
Основным достоинством такой конструкции является относительно небольшой вес при одинаковой прочности по сравнению с рамами тележек других конструкций.
Недостаток – большое число сварных швов, которые являются концентраторами напряжений и характерными местами трещинообразований, поскольку рамы работают при переменной нагрузке, вызванной колебаниями рессорного подвешивания и неровностями рельсового пути.
Учитывая, что наиболее часто трещины образуются в местах соединения балок и сварных швах приварки кронштейнов, при конструировании рам этому обстоятельству должны уделять особое внимание.
Рисунок
17. Шпинтонная рама
На продольных балках тележки расположены кронштейны: крепления рычагов РТП (5) и оттормаживающих устройств (8), ТЦ (8), блок – тормоза (4), вварены втулки под запрессовку шпинтонов (для рам со шпинтонным подвешиванием), вварены втулки под предохранительные штыри букс (15) и кронштейны для крепления поводков(13) (для рам с поводковым подвешиванием), гидравлического гасителя колебаний (14). На тележках головных вагонов располагаются приемные катушки АРС и рельсосмазыватели РСЧ (8).
Н

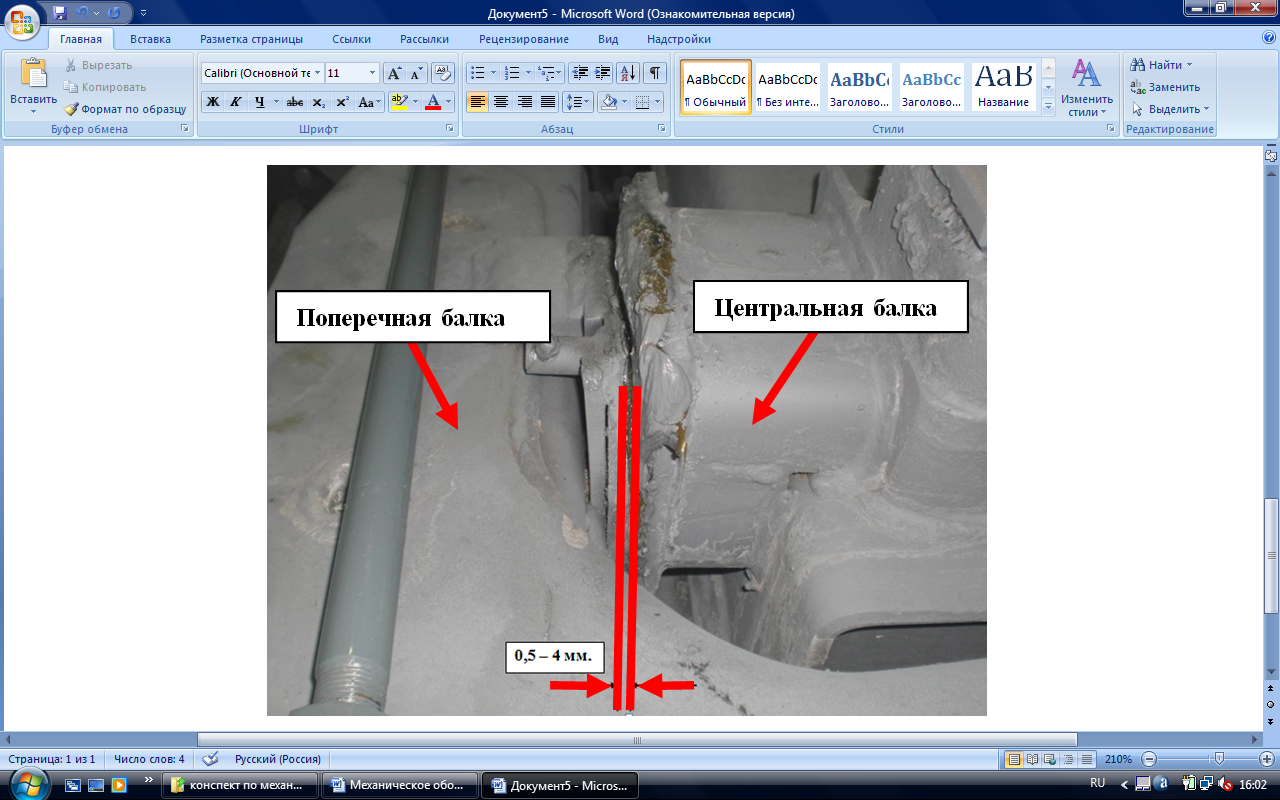

Рисунок 18. Плоские
скользуны
