Вагонное оборудование

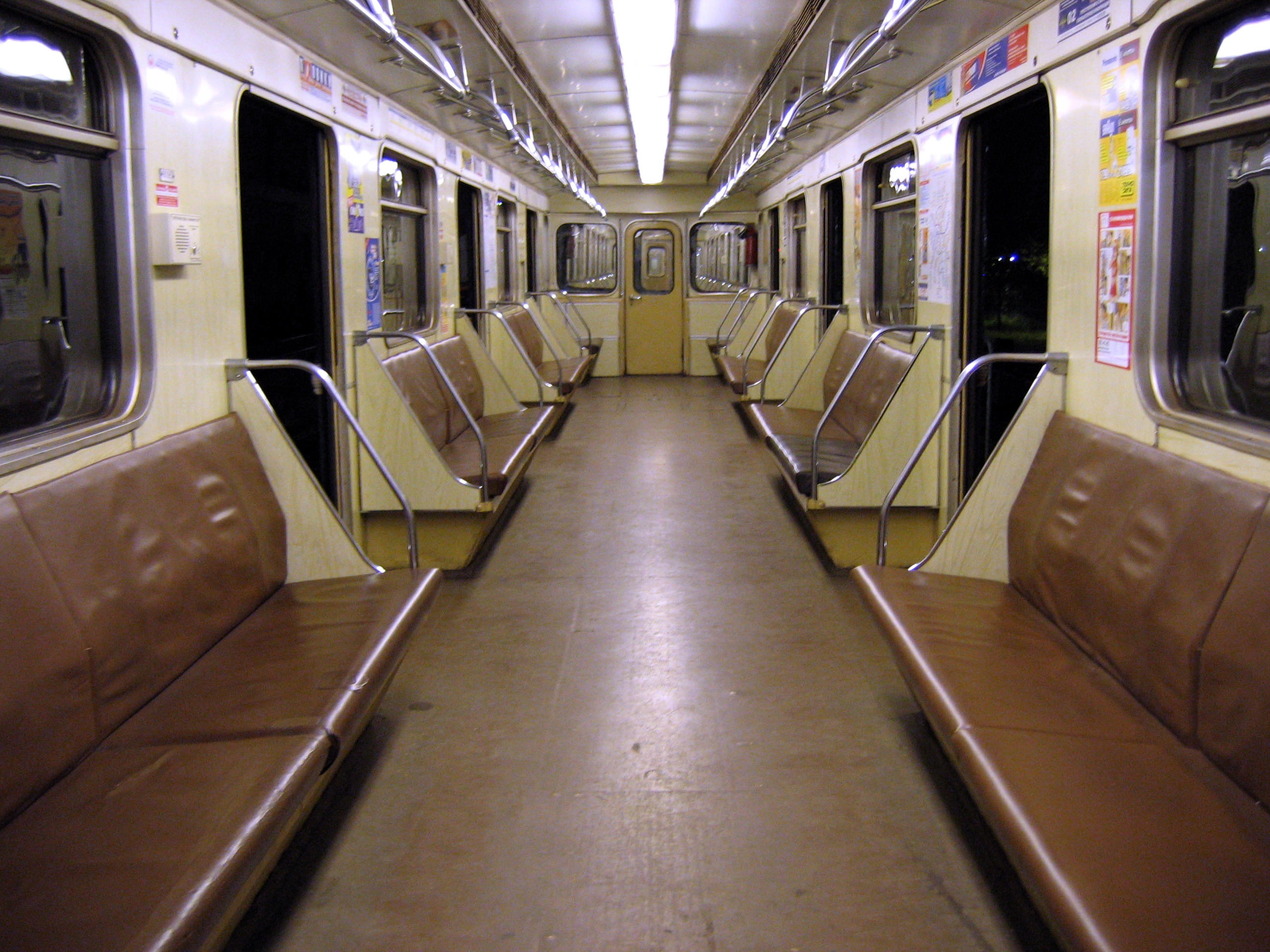

Рисунок 4. Салон
вагона
Рисунок 3. Салон
вагона
Пол вагона (рис.5)состоит двух листов асбеста (4) общей толщиной 4 мм, которые укладываются на гофрированный настил (5) рамы вагона, после чего укладывается фанера (3) толщиной 10 мм. Листы фанеры при помощи самонарезающих винтов (1) прикрепляют к металлическому настилу. В кабине на металлический настил укладываются поочередно синтетический войлок и листы жести в три слоя, а затем фанера. На свободную площадь приклеивают на мастику или шпатлевку линолеум (2) толщиной 3,7 мм. Около каждой шкворневой балки в полу вагона имеются по 6 или 2 люков, закрытых крышками для осмотра и обслуживания двигателей, редукторов и карданных муфт. Для установки и извлечения шкворня, а так же залива смазки в пятниковое устройство предусмотрены два отверстия закрытые резьбовыми крышками.
П
отолок
и стены
обшивают трудногорящим пластиком
толщиной 3 мм. На
первых вагонах Е потолок обклеен
клеенкой, а стены – линкрустом.
О
Рисунок 5. Пол
вагона
Вентиляция применяется двух типов:
Естественная осуществляется только при движении состава, что и является ее главным недостатком. На крыше находятся 26 черпаков по 13 с каждой стороны. С правой стороны 13 черпаков направлены по ходу движения для притока воздуха в салон и после циркуляции по салону воздух вытягивается через 13 черпаков с левой стороны, поэтому она называется приточно-вытяжная.
Вагоны 81-717(714) оборудованы системой принудительной вентиляции.
Вентиляция кабины управления механическая. Она предназначена для подачи воздуха в кабину свежего воздуха как во время движения, так и во время его стоянок. Система вентиляции имеет возможность изменять направление воздушного потока и его скорость до приемлемой для машиниста в районе рабочего места. Вентиляционная установка состоит из заборного устройства с фильтрующим элементом, вентиляционного агрегата и раздаточного воздуховода.
Система вентиляции салона механическая, предназначена для обеспечения пассажиров воздухом для равномерного распределения его по салону с приемлемыми скоростями воздушных потоков в зонах нахождения пассажиров, как во время движения, так и во время стоянок. Система вентиляции состоит из шести спаренных и одного одинарного для вагона 81-717 или двух одинарных для вагона 81-714 вентиляционных агрегатов, расположенных под диванами. Вентиляционный агрегат включает электродвигатель, на вал которого насажены роторы и корпуса вентиляторов. Забор воздуха осуществляется через всасывающие решетки, а также фильтрующие элементы и заборные воздуховоды. Раздачу воздуха производят через нагнетательные воздуховоды и раздаточные решетки, встроенные в алюминиевые наличники окон.
Диваны используются рассчитанные на шесть и на два места для сидения. Диван состоит из каркаса (боковины и щитки, изготовленные из алюминиевого профиля), подушек и спинок (деревянная рамка, на которую крепиться лист дюралюминия толщиной 1,5 мм, лист пенорезины толщиной 20мм. и обтягивается кожзаменителем).
Поручни располагаются по всей длине вагона на высоте 1830 мм, от пола и крепятся через кронштейны к потолку вагона. Горизонтальные поручни изготовлены из хромированных труб диаметром 27 мм, вертикальные - диаметром 22 мм, кронштейны изготовлены из алюминиевого сплава.
Для улучшения условий перевозки пассажиров установлены горизонтальные и дополнительные вертикальные поручни.
Для обслуживающего персонала установлены дополнительные вертикальные поручни на двери перегородки между салоном и кабиной, в концевой части вагона для облегчения перехода из вагона в вагон.
Двери и дверное подвешивание. Вагон оборудован двумя типами дверей: раздвижные (по четыре дверных проема с каждой стороны вагона) и створчатые (81-717 -3шт, 81-714 -2 шт.)
Створчатые двери (рис.6, 7) (за исключением двери из кабины в салон, которая изготовлена из стального листа и профиля) изготавливают из алюминиевого сплава и профиля. Подвешены на шарнирных петлях, привернутых винтами к стойкам кузова с опорой через шарик диаметром 7,38 мм.

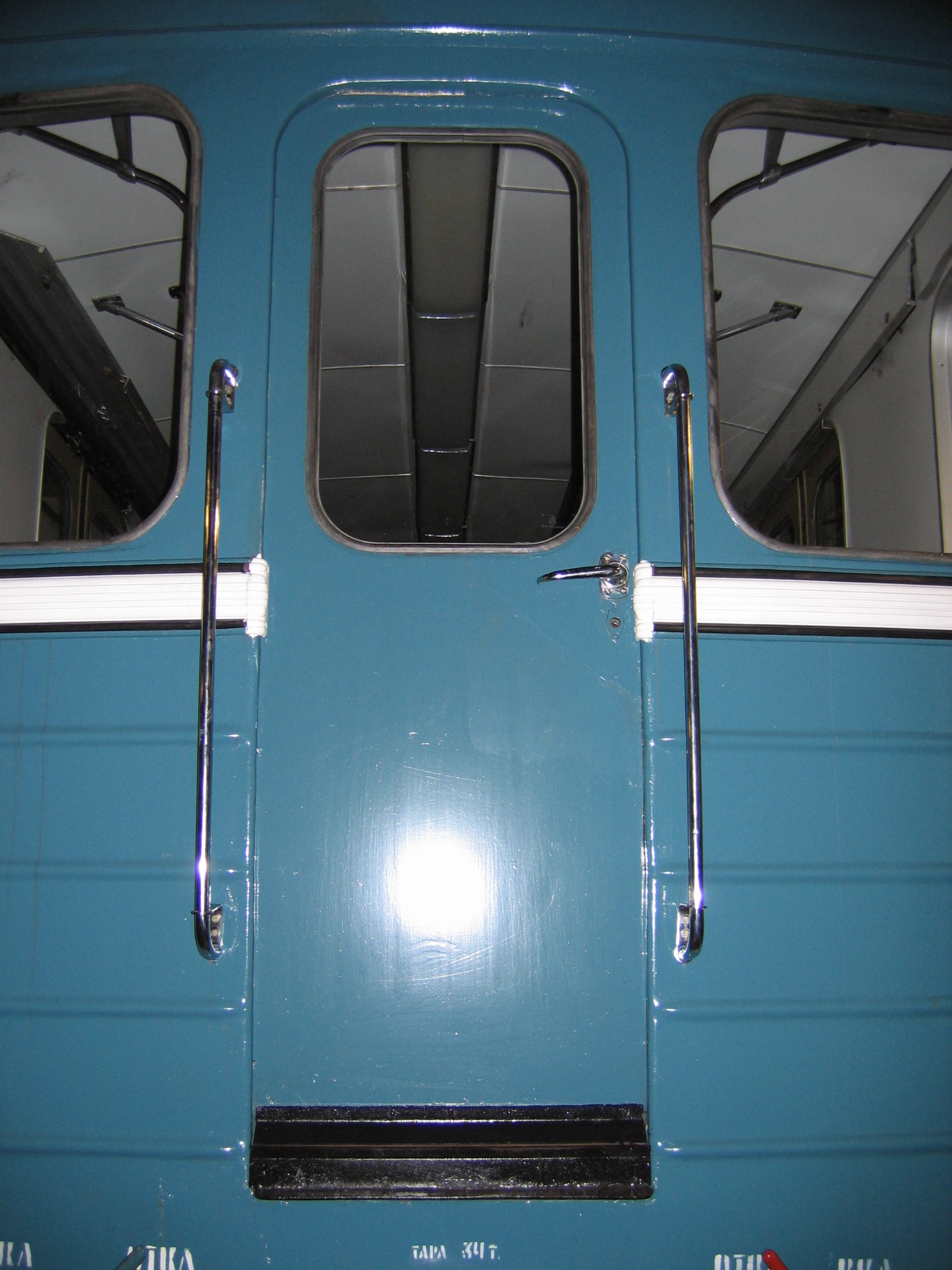

Рисунок 7.
Створчатые двери

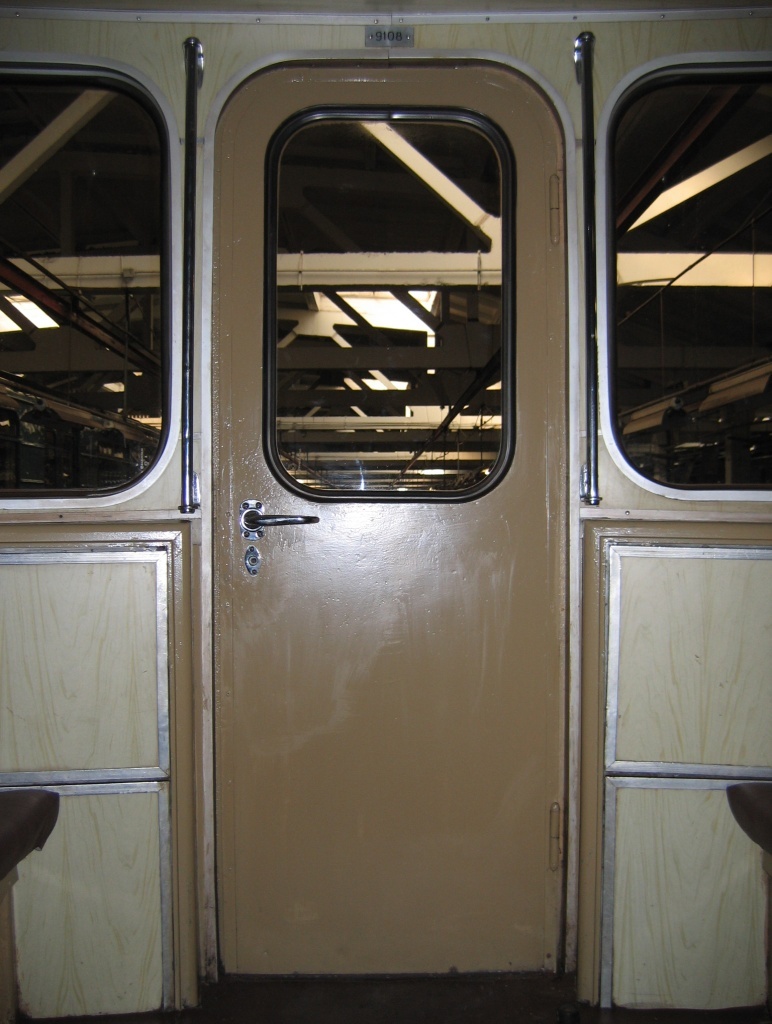

Рисунок 6.
Створчатые двери (вид из салона)
Рисунок 7. Створчатые двери
П
Рисунок 8.
Шариковое подвешивание
Р
Рисунок 9. Дверная
блокировка
Рисунок 10.
Роликовое подвешивание

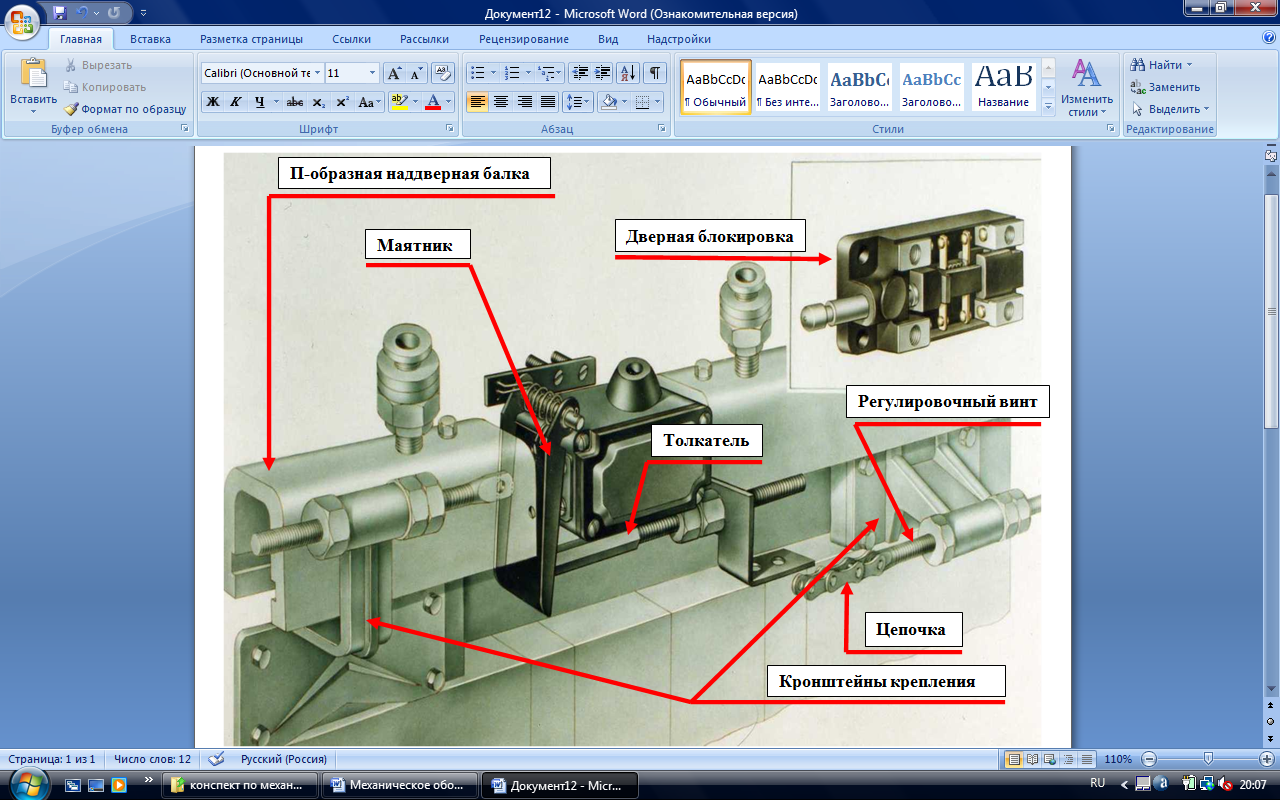

В
нижней части для улучшения хода створок
имеются обрезиненные ролики. Створки
уплотнены резиновыми уплотнителями. В
средней части подвески установлен
привод блокировки конечный выключатель
(рис.9), маятник с пружинами и толкатель,
расположенный на ведомой створке. При
закрытых дверях толкатель отжимает
маятник от толкателя концевого
выключателя.
Рисунок 11.
Крепление цепи
Рисунок 12.
Звездочка
Работа дверей:
Ведущая створка дверного проема жестко соединяется со штоком дверного цилиндра, и ее перемещение будет на прямую зависеть от перемещения поршня дверного цилиндра. Вторая (ведомая) створка приводится в движение при помощи цепного механизма (двух цепей и двух звездочек).
Неисправности раздвижных дверей:
1. Ослабление натяжения цепи.
2. Излом кронштейна.
3. Разрушение звездочки.
4. Выход из строя регулировочных винтов.
5. Неисправности дверной блокировки.
6. Попадание под створку посторонних предметов.
