Силы, действующие на подвижной состав
Статические, собственный вес вагона в состоянии покоя и от веса пассажиров.
Динамические, взаимодействие ходовых частей вагона во время движения с верхним строением пути.
Центробежные, при проезде вагоном кривых, особенно малого радиуса.
Силы от возвышения рельса на кривых.
Боковые, упор гребня колеса в головку ходового рельса к ним также относятся сила воздуха.
Кососимметрические, неровности рельсов, разные диаметры колес, различные характеристики рессор.
Продольные которые возникают при пуске тяговых двигателей и торможении.
Кузов вагона 81 – 717(714)
Кузов предназначен для размещения и перевозки пассажиров, а также для размещения подвагонного и внутривагонного оборудования.
Р
Рисунок 1. Рама
кузова
Нижний обвязочный пояс кузова изготавливается из отдельных швеллеров высотой 180 мм, с шириной горизонтальных полок 70 мм. толщиной 6 мм. которые сварены в стык электродуговой сваркой. В боковых поясах предусмотрены овальные отверстия для приварки наружной обшивки стен.
Поперечные балки дополнительно имеют овальные отверстия для монтажа трубопроводов и прокладки кондуитов с проводами.
Шкворневые балки сваривают из двух вертикальных листов толщиной 8 мм, и двух горизонтальных листов толщиной 10 мм, дополнительно в местах установки пятника и скользунов имеются ребра жесткости.
Хребтовые балки выполнены из гнутого швеллера 180 мм, в средней части к ним приваривают специальные косынки из листа толщиной 6 мм, между которыми находятся гнезда сварной конструкции с шаровыми подшипниками ШСЛ-60 К для автосцепного устройства. На вагонах Е хребтовые балки расположены не параллельно друг другу. Гнезда автосцепок выполнены литыми и вклепаны в балки.
Для крепления оборудования на раме имеются дополнительные балки и кронштейны.
Боковые стены кузова собирают из вертикальных стоек, подоконных балок, верхнего обвязочного пояса и обшивочных листов толщиной 2 мм. Для увеличения продольной жесткости в подоконных и надоконных частях сделаны гофры (до 1980-1985 г. две гофры и после три гофры).
По всей длине кузова расположен гофрированный стальной настил толщиной 1,4 мм, который приваривают к раме электроконтактной сваркой.
Лобовая часть кузова состоит из штампованного сварного каркаса толщиной 3,9 мм. Для соединения лобовой части кузова к раме кузова при помощи сварки имеются вертикальные ребра толщиной 12 мм. Концевая часть состоит из вертикальных стоек, надоконного пояса и обшивочных листов 2 мм.
К
рыша
выполнена из омегообразных (Ω) дуг
соединенных между собой стрингерами
и верхняя часть имеет продольные гофры.
Вся конструкция опирается на верхние
боковые пояса кузова.
Д

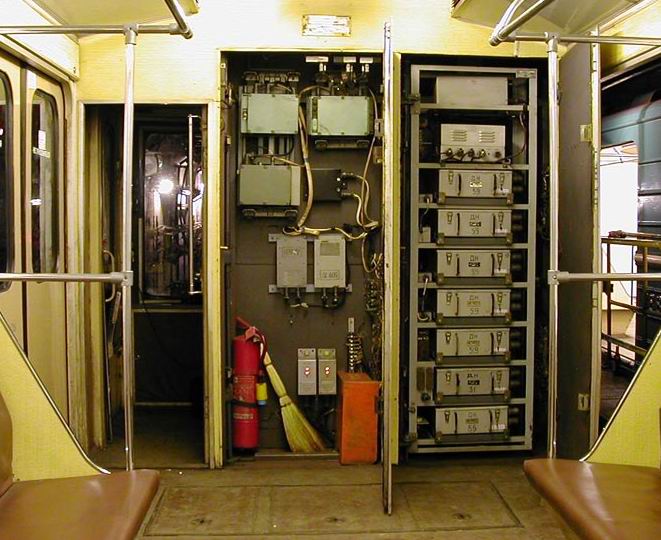

Рисунок 2. Отсек
вагона 81-717
