Ударно - тяговый аппарат
Недостатком конструкции ударно-тягового аппарата является применение в нем витых пружин, не обладающих гасящим действием. При неодинаковой степени торможения на отдельных вагонах состава возможны рывки и продольное раскачивание вагонов.

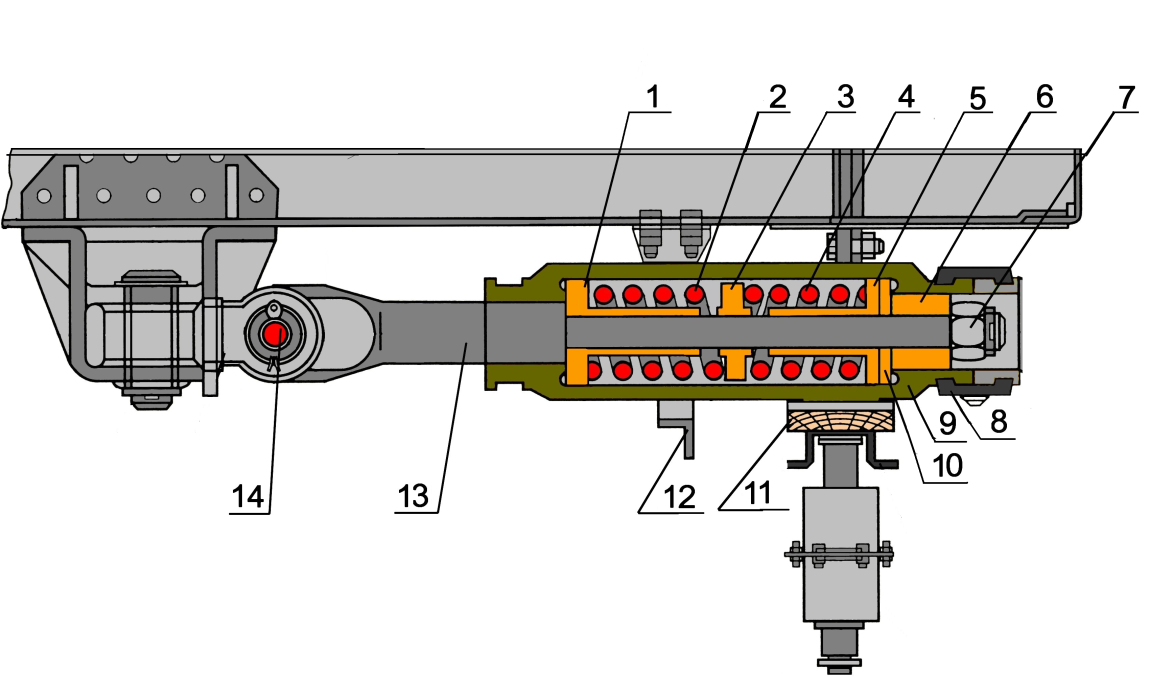

Рисунок 90.
Ударно-тяговый аппарат
Составные элементы ударно-тягового аппарата:
Хомут 9
водило 13
две цилиндрические пружины 2,4
две направляющие втулки для пружин 1,5
корончатая гайка 7для крепления водила
промежуточная шайба 3
направляющая втулка водила 6
стяжные полукольца
Хомут 9 прямоугольной формы отлит из стали. Концевые части его выполнены в виде втулок с отверстиями, через которые проходит водило13. С головкой автосцепки хомут соединяется стяжными полукольцами 8. На нижней стороне хомута на болтах установлен скользун из дубового бруса11, прикрепленного к металлической планке. Скользун служит опорой автосцепки при ее перемещении по балансиру подвески. В хомут вставлены две цилиндрические пружины 2,4, находящиеся в сжатом состоянии. По концам пружин установлены направляющие втулки 1,5 , а между ними - промежуточная шайба 3. Пружины имеют встречную навивку, благодаря чему компенсируется кручение их торцов при сжатии. Недостатком конструкции ударно-тягового аппарата является применение в нем витых пружин, не обладающих гасящим действием. При неодинаковой степени торможения на отдельных вагонах состава возможны рывки и продольное раскачивание вагонов.
Сквозь отверстия в хомуте и направляющих втулках проходит водило. На конец его надевается втулка, которая подводится корончатой гайкой до упора в переднюю направляющую втулку. Водило изготовлено из легированной стали и имеет цилиндрическую форму. Один конец водила имеет проушину с отверстием для установки валика серьги, другой - мелкую резьбу под корончатую гайку.
Хомут своей хвостовой втулкой перемещает по водило заднюю направляющую втулку, а при сжатии передняя втулка хомута перемещает переднюю направляющую назад. Таким образом, при передачи тяговых и ударных нагрузок пружины ударно-тягового аппарата работают только на сжатие. Ударно-тяговый аппарат рассчитан на усилие сжатия или растяжения до 10÷12 тонн. При тягово-ударной нагрузке свыше 10÷12 тонн пружины больше не сжимаются, так как обе направляющие втулки пружин своими торцами упрутся с двух сторон в промежуточную шайбу и усилие далее будет передаваться жестко. Хвостовая часть водило соединена через вертикальный шарнир (валик) и шаровой подшипник ШСЛ-60к - с гнездом автосцепки.
Работа ударно-тягового аппарата
Работа автосцепки при растяжении:
Усилие от цапфы серьги - серьга -замок – водило замка - головка автосцепки - стяжной хомут – хомут УТА - задняя направляющая втулка -задняя пружина -промежуточная шайба - передняя пружина - передняя направляющая втулка - дополнительная шайба - втулка - корончатая гайка водила - водило - горизонтальный валик - серьга - вертикальный валик –гнездо автосцепки, рама кузова.
Работа автосцепки при сжатии:
При ударной нагрузке усилие с головки автосцепки передается на – стяжной хомут - хомут УТА -дополнительная шайба - передняя направляющая втулка - передняя пружина -промежуточная шайба -задняя пружина -задняя направляющая втулка – утолщенная часть водила - горизонтальный валик –серьга- вертикальный валик - гнездо автосцепки- хребтовые балки рамы кузова.
