Причины перегрева букс

1. Перекос подшипников при сборке

2. Отсутствие смазки

3. Попадание посторонних предметов

4. Разрушение сепараторов подшипников

Проверка правильной работы буксового узла

1. При сборке свободное вращение буксового узла от руки

2. Разбег буксы вдоль оси колесной пары или аксиальный разбег должен быть в пределах 0,6-1,1 мм.

3. В эксплуатации зазор между крепительной крышкой и корпусом буксы не менее 1,5 мм

4. Температурный нагрев в зоне подшипников не более 35ºС от температуры окружающей среды.

Подвешивание тягового двигателя Вагоны типа е

Рисунок 77. Подвешивание двигателя вагонов Е

П

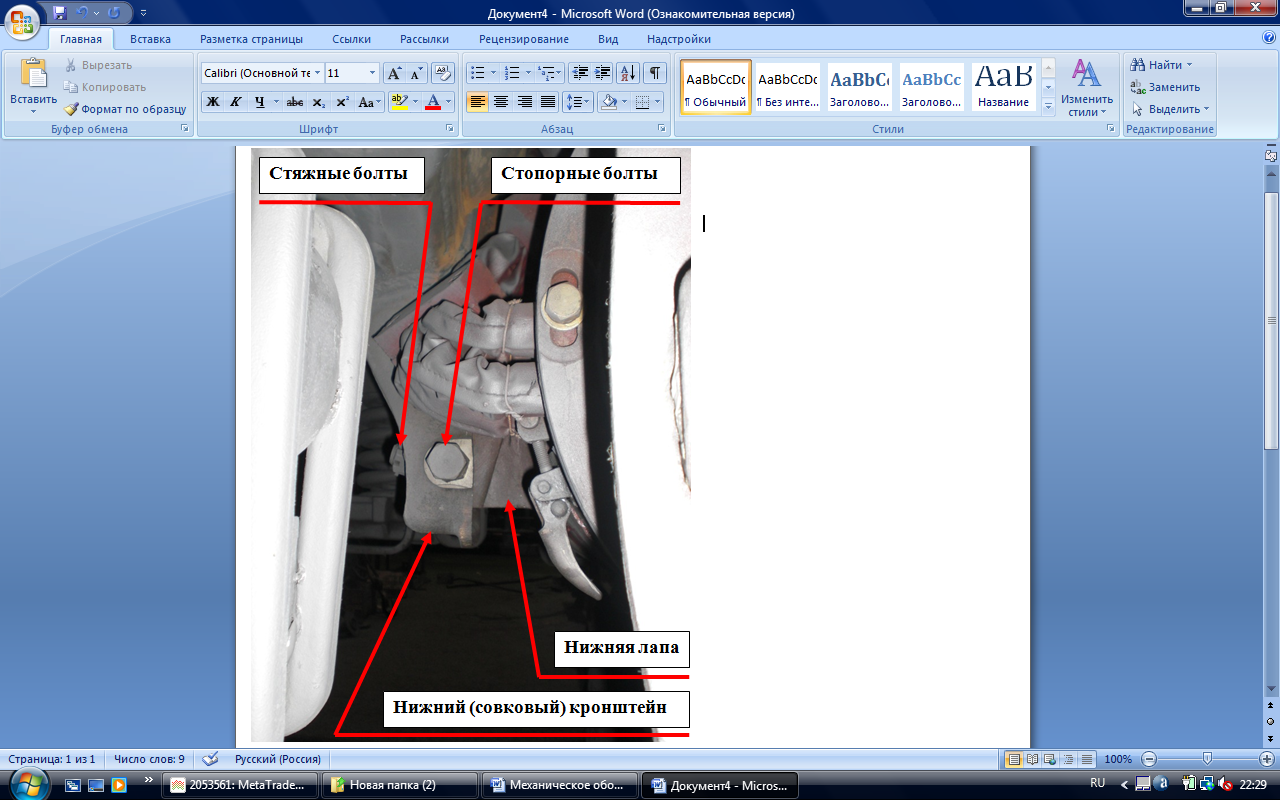

Рисунок 78. Совковый кронштейн

Рисунок 79. Верхние кронштейны

одвешивание двигателя (рис. 77) к раме тележки осуществляется на трех кронштейнах - двух верхних и одном нижнем, приваренных к поперечной балке рамы тележки. Кронштейны оканчиваются опорными плитами, которые составляют одну плоскость, расположенную под углом 15º к вертикали. Верхние кронштейны (рис. 79) стальные, литые они вварены в стенки поперечной балки. Их опорные плиты, приподнятые кверху, имеют клиновидные окончания, на которые надевают выступы предохранительных упоров ("лап") двигателя. Нижний упор двигателя  размещают в нижнем кронштейне (рис. 78), который также приварен к поперечной балке рамы тележки и имеет форму открытой коробки (совок). Задняя наклонная стенка этой коробки служит опорной поверхностью для упоров двигателя, а боковые стенки, усиливающие кронштейн, расположены шире упора и благодаря этому позволяют перемещать двигатель вдоль его оси. Для этого в боковые стенки ввернуты стопорные болты, которые упираются с двух сторон в нижний упор. Отвертывая один из болтов и подтягивая другой, можно перемещать двигатель в ту или иную сторону и этим регулировать разбег карданной муфты. После регулировки каждый стопорный болт фиксируют контргайкой, а тяговый двигатель закрепляют на месте тремя стяжными болтами, для которых в кронштейнах и упорах двигателя выполнены овальные отверстия. Стяжные болты фиксируют корончатыми гайками со шплинтами. Таким образом, при такой рамной подвеске можно регулировать положение тягового двигателя только в направлении вдоль его оси.

О

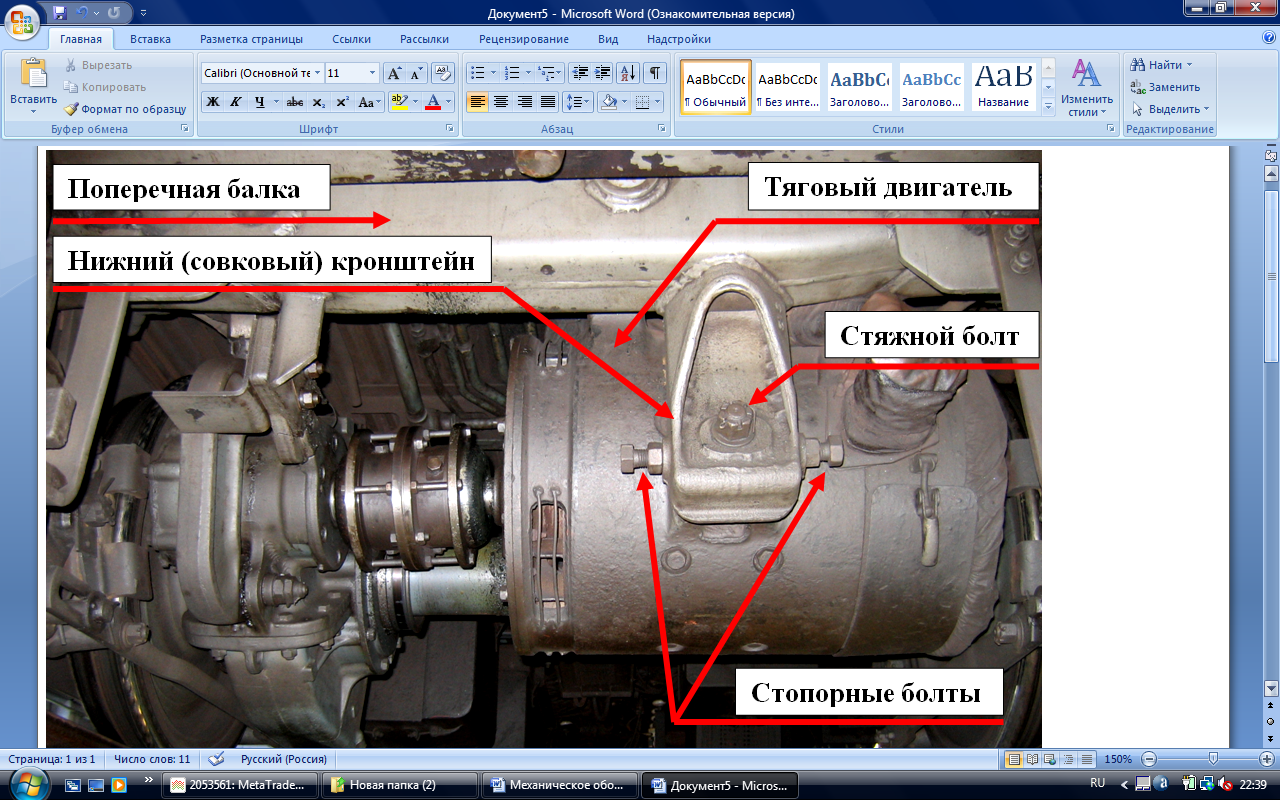

Рисунок 80. Двигатель на тележке вагонов Е

стов двигателя имеет два предохранительных ребра, которыми двигатель может опереться на ось колесной пары в случае излома верхних точек подвески. При этом нижний упор опустится на дно коробки и этим удержит двигатель от падения на путь. Ребра находятся над осью на расстоянии 62 мм. Зазор между осью колесной пары и остовом ТД должен быть не менее 6-8 мм. Такая конструкция подвешивания двигателя позволяет легко монтировать его на тележке. Двигатель может висеть на раме даже без закрепления его болтами. В процессе эксплуатации и ремонта подвижного состава выявились недостатки данной конструкции. Основным недостатком явилось появление трещин в поперечных балках рамы и кронштейнах подвески двигателя, что было результатом значительных нагрузок, возникающих от крутящего момента за счет консольной подвески тягового двигателя и при появлении пиковых нагрузок от вибрации тягового двигателя при неудовлетворительной балансировке якоря.
