Монтаж корпуса редуктора

1. Заложить смазку в опорные подшипники редуктора и лабиринтные канавки.

2. Установить и закрепить верхнюю и нижнюю половины корпуса через паронитовые прокладки.

3. Раскатать бензиноупорную смазку.

4. Установить и закрепить крышки опорных подшипников.

Кронштейн с плитой на поперечной балке рамы тележки наклонен под углом 18 градусов, что обеспечивает минимальное вертикальное расхождение валов при просадке буксовых рессор.

Подвеска редуктора

Для обеспечения соосности вала тягового двигателя и вала малой шестерни корпус фиксируют в определенном положении при помощи деталей подвешивания редуктора. Двух шарнирная подвеска с шарнирными подшипниками и резинометаллическими амортизаторами позволяет смягчить удары и толчки, возникающие во время движения (рис. 68).

Болт подвески (2) закрепляют в кронштейне рамы тележки при помощи корончатых гаек через два резинометаллических амортизатора (1), верхняя гайка с резьбой М48 и нижняя М52. Наличие двух гаек позволяет производить регулировку соосности вала двигателя и вала шестерни редуктора по высоте. Болт (2) и серьга(4), образующие подвеску, соединены между собой шарнирно при помощи специального валика конусной цанговой втулки, двух крепительных гаек М27 и стопорной шайбы. Серьга в верхней части имеет две проушины с конусным отверстием, в нижней – отверстие под шарнирный подшипник ШС-40 (3). Конструкция гаек и наличие двух шарниров создают лучшие условия работы болта и предохраняют его резьбу от износа и деформации. Высота амортизаторов после сборки и затяжки гаек должна быть в пределах 94±1,0 мм, что свидетельствует о правильности монтажа узла.

Для предотвращения поворота корпуса редуктора вниз на рельсовый путь в случае обрыва деталей подвешивания или излома кронштейна подвешивания редуктора, вваренного в поперечную балку рамы, каждый редуктор имеет предохранительное устройство, которое называется комплексным.

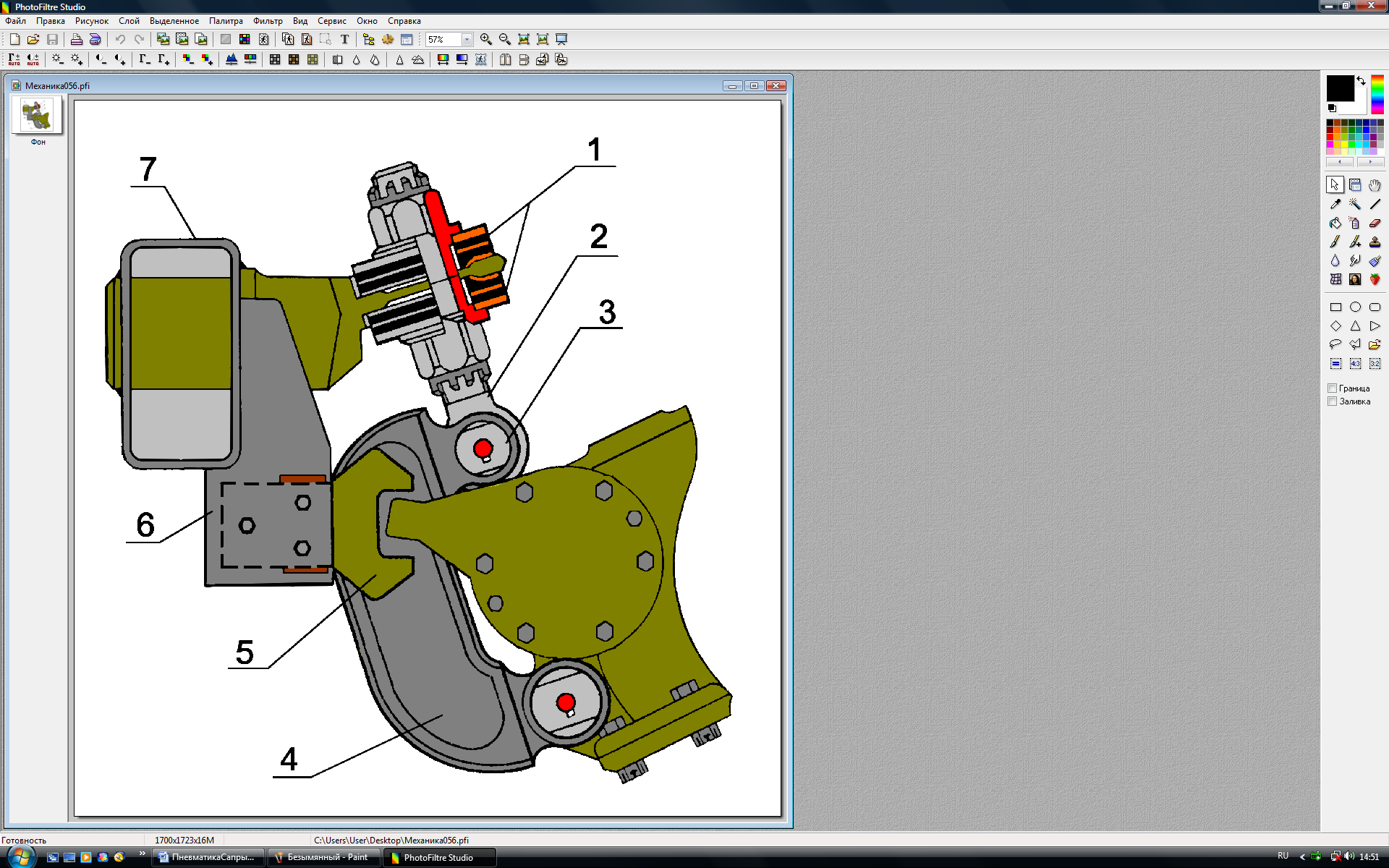

Рисунок 68. Подвеска редуктора

Комплексное предохранение редуктора

Н

Рисунок 69. Комплексное подвешивание

Рисунок 70. Комплексное подвешивание

азывается комплексным (рис.69, 70), потому что предотвращается выход редуктора из нижнего габарита подвижного состава как в случае обрыва болта подвески, так и в случае излома несущего кронштейна. К поперечной балке рамы тележки приварен штампованный угольник с гребенчатой накладкой. В обеих деталях три отверстия под болты в вертикальном направлении. К гребенке крепится болтами вилка. Крышка подшипника 30-32315 имеет выступ, который с зазором входит в проем вилки. По нормам перекрытие вилки выступом крышки подшипника не менее 17 мм. Зазор между вилкой комплексного предохранения и выступом крышки подшипника в вертикальной плоскости 22 + 3 мм, в продольном направлении 6 – 18 мм. Кроме этого с обратной стороны кронштейна на балке тележки крепится уголок 100 × 100 мм. который предохраняет серьгу подвески от падения на путь.
