Надбуксовое подвешивание

Предназначено для подрессоривания рамы тележки относительно колесной пары и передачи тяговых и тормозных усилий и вертикальной нагрузки.

Используется двух видов шпинтонное и поводковое.

В связи с большим количеством дефектов, образующихся в поводковом буксовом подвешивании (трещины и изломы поводков, крепежных деталей, износы гребенок, трещины в кронштейнах крепления буксовых поводков и продольных балках рамы в зоне приварки этих кронштейнов), было принято решение о разработке модернизированного шпинтонного буксового подвешивания.

Шпинтонное подвешивание

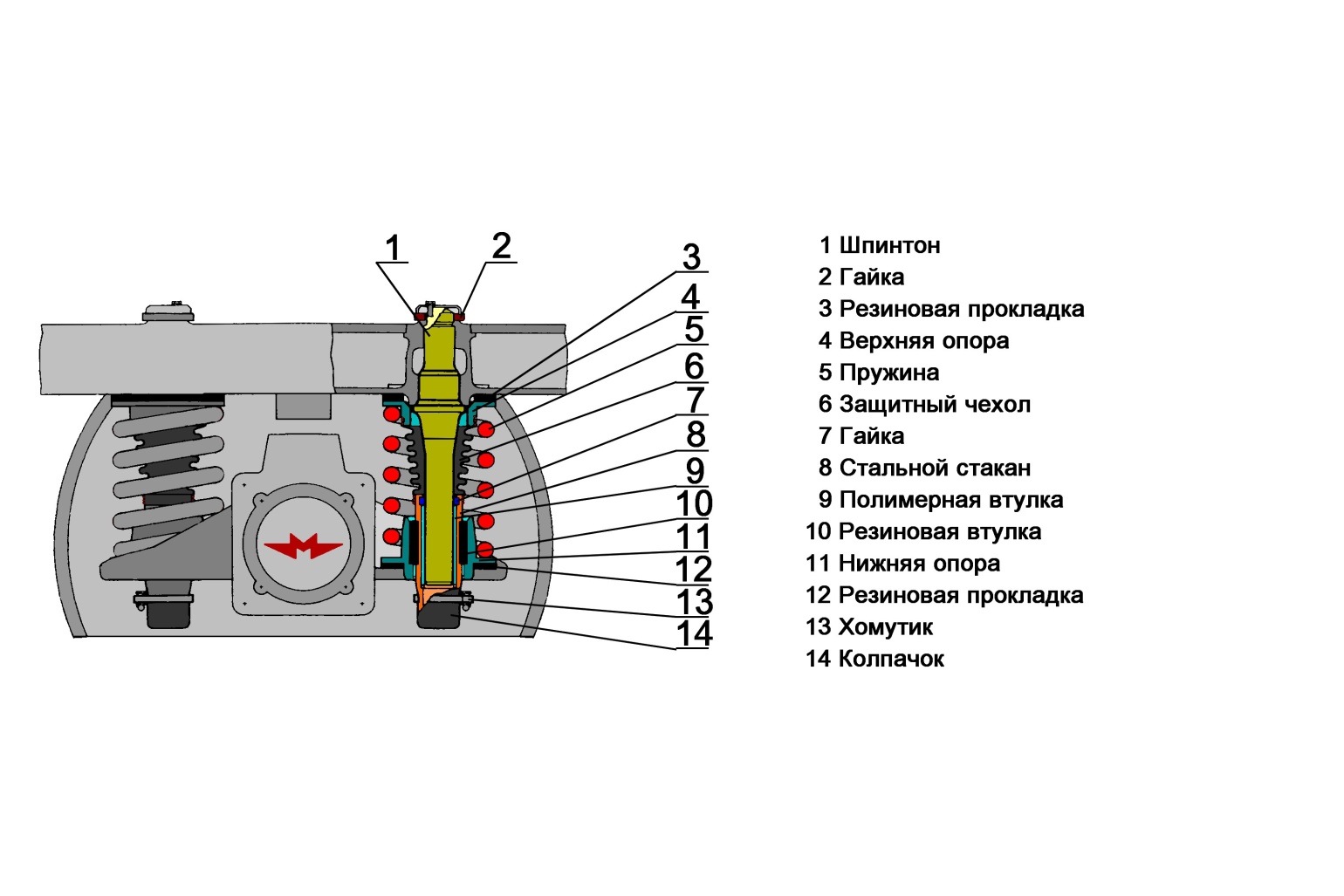

Состоит (рис. 23) из двух однорядных пружин (5)(высота пружин под тарой вагона 253 мм), установленных через нижние опоры (11) и резиновые прокладки (12) на крылья буксы. В верхней части через резиновые прокладки (3) и верхние опоры (4)на пружины опираются продольные балки рамы тележки. В нижнюю опору впрессованы резиновая втулка (10) и стакан (8), в котором находится пластмассовая или полимерная втулка (9)зафиксированная гайкой (7). Шпинтоны (1) запрессованы в продольные балки рамы тележки и зафиксированы гайками (2) со стопорными планками, которые стопорятся болтами. Для защиты трущихся поверхностей от попадания абразивных частиц (песка, грязи и т.д.) шпинтонный узел закрыт резиновым колпачком (14),который крепиться хомутиком (13) и защитным резиновым чехлом (6) закрепленным при помощи проволоки.

Рисунок 23. Шпинтонное подвешивание

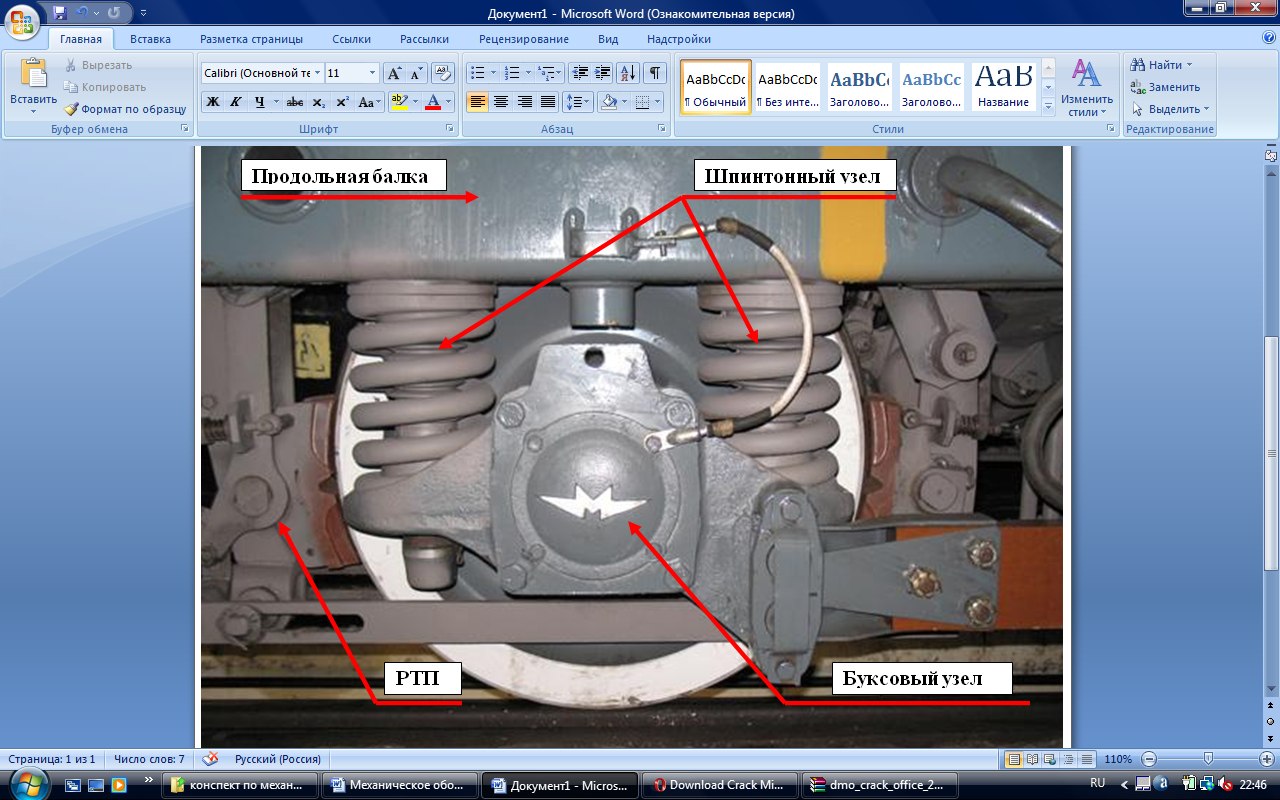

Рисунок 24. Шпинтонное подвешивание

Работа шпинтонного узла

Передача вертикальной нагрузки: продольная балка рамы тележки запрессовочная втулка резиновое кольцо верхняя опора пружины пружина нижняя опора пружины резиновое кольцо крыло буксы букса (корпус буксы

Передача горизонтальных усилий: корпус буксы крыло буксы нижняя опора пружины резиновая втулка стакан пластмассовая втулка шпинтон запрессовочная втулка продольная балка рамы тележки

Неисправности узла  -  появление трещин в продольных балках рамы тележки, излом пружин

П оводковое подвешивание

С

Рисунок 25. Поводковое подвешивание

остоит (рис. 25) из двух комплектов пружин ( две пружины вставленные друг в друга различной навивки (3)) внешняя пружина - из стальной проволоки диаметром 27 мм, и внутренняя пружина - из стальной проволоки диаметром 17 мм. (высота комплекта пружин под тарой вагона 249 мм.) Комплекты пружин опираются на нижние (13) и верхние направляющие опоры (7). Для устранения металлического контакта между верхней опорой и продольной балкой устанавливаются резиновые прокладки (6)толщиной 33 мм.

В качестве рессор на тележках вагонов используют цилиндрические пружины, изготавливаемые из прутков круглого сечения пружинной стали марки 60С2А-3В-Б. Пружины характеризуют их жесткостью или обратной ее величиной – гибкостью. Правильный выбор этих параметров позволяет обеспечить безопасность движения и плавный ход подвижного состава. При изготовлении пружин верхний и нижний витки выполняют так, чтобы их опорные поверхности были плоскими и перпендикулярными оси пружины. Жесткость пружин зависит от их диаметра, числа витков, толщины прутка, а также от высоты пружин в свободном состоянии.

На тележках вагонов 81-717, 81-714 в буксовом подвешивании установлены пружины более жесткие по сравнению с пружинами тележек типа Е. Жесткость пружин увеличена за счет применения при их изготовлении прутков большего диаметра: для наружных пружин 28 мм вместо 27 мм; для внутренних пружин 18 мм вместо 17 мм, а также за счет увеличения высоты пружин в свободном состоянии до 290 мм вместо 275 мм. На вагонах Е установлены прокладки толщиной 33 мм, наружный диаметр которых соответствует наружному диаметру пружин.

На тележках вагонов 81-717, 81-714 толщина прокладок уменьшена до 23 мм за счет увеличения высоты пружин. Большое значение на работу буксового подвешивания оказывает положение гребенок на кронштейнах рамы, а также положение самих кронштейнов крепления поводков. При монтаже буксового подвешивания гребенки поводков должны точно совпадать с гребенками рамы. При отклонениях положения гребенок, а также в результате деформации или извернутости рамы, которую она может получить в процессе эксплуатации, для обеспечения прочного соединения (зубья гребенок поводков должны попасть во впадины гребенок рамы) поводки приходится упруго деформировать, т.е. еще до начала эксплуатации поводки находятся в напряженном состоянии, что отрицательно сказывается на их работе и работе всего буксового подвешивания.

Поводки предназначены для передачи тяговых и тормозных усилий, а также для связи колесной пары с рамой тележки.

Каждое колесо связывают три поводка: два прямых (2, 3) один из которых крепится к тумбе (10) и угловой (4) компенсационный. В местах соединения поводков нарезаны зубья (гребенки), которые обеспечивают плотное и прочное соединение. На верхней части корпуса буксы (1)наварен предохранительный штырь (9), который необходим для исключения потери связи к.п. с рамой тележки в случае излома поводков колесо (11) и ходовой рельс (12).

Поводки изготовляют из полосовой рессорной стали марки 60С2А шириной 90 мм. На концах имеются гребенки с четырьмя отверстиями диаметром 17,6 мм. Высота зубьев гребенок 2,7 мм. Нарезку гребенок производят методом фрезерования гребенчатой фрезой. Минимальная толщина гребенок – 12,5 мм, а средней части поводка – 7 мм.

Готовые поводки контролируют на магнитном дефектоскопе. Трещины, расслоения, а также другие дефекты и их исправление не допускаются. В процессе эксплуатации установлено, что наиболее часто образование трещин и излом поводков происходят в зоне перехода гребенки в рабочую часть поводка, а также в сечении гребенки, ослабленном отверстиями под крепежные болты. С целью увеличения срока службы поводков и более надежной его работы на тележках вагонов 81-717, 81-714 применяют буксовые поводки переменного сечения. Эти поводки изготавливают из более широкой полосовой стали – 110 мм, т.е. зона трещинообразований усилена. Рабочая, средняя часть поводка выполнена более узкой, что делает его гибче и способствует более равномерному распределению нагрузок по всей длине поводка.

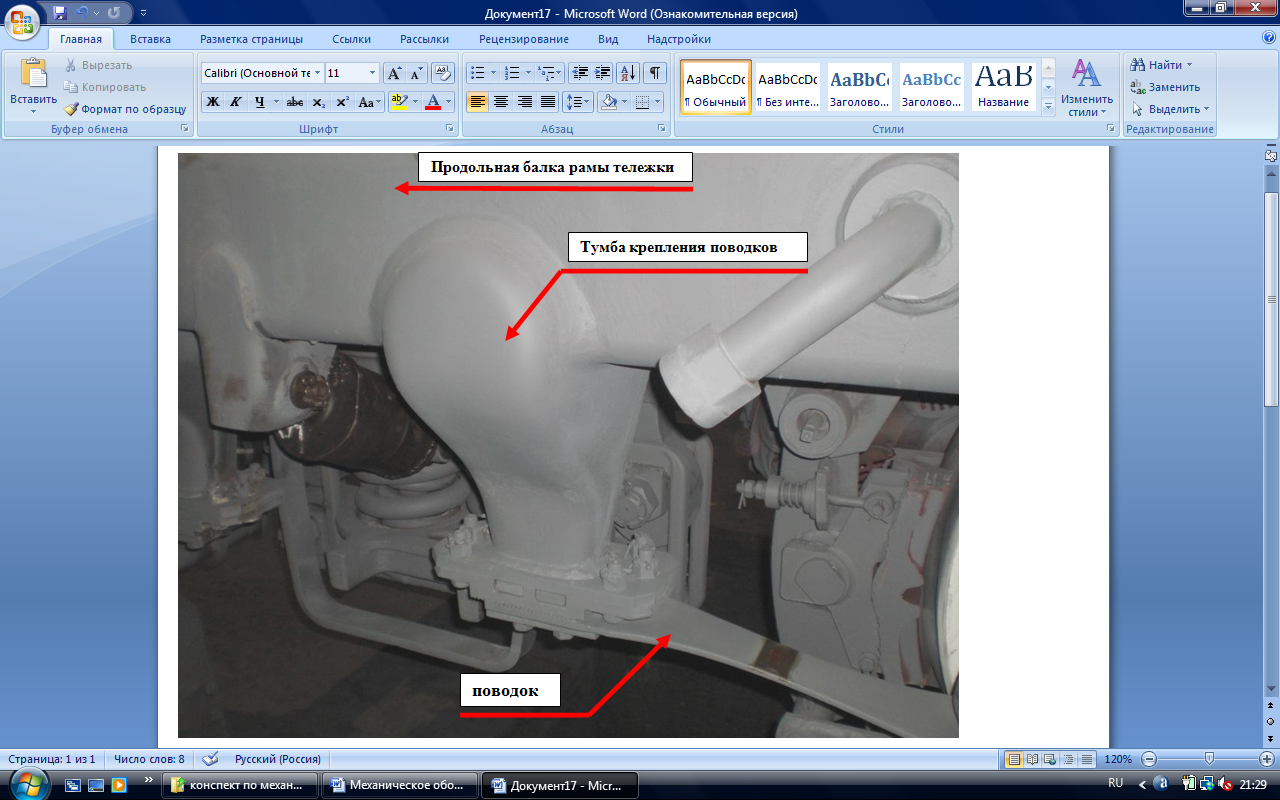

Рисунок 26. Тумба с поводком

Рисунок 27. Поводковое подвешивание
