Лаборат орная работа №1 Исследование статических и динамических характеристик полупроводниковых диодов и транзисторов

Цель работы: Цель работы: исследование вольт-амперных и динамических характеристик работы полупроводниковых диодов и транзисторов, а также общих принципов их использования в электронных цепях.

Полупроводниковые диоды

Диод представляет собой полупроводниковый элемент с двумя выводами, один из которых называют анодом (А), а другой – катодом (К). Различают дискретные диоды в виде отдельного элемента, предназначенного для монтажа на плате и заключенного в собственный корпус, и интегральные диоды, которые вместе с другими элементами схемы изготавливаются на общей полупроводниковой подложке. У интегральных диодов имеется третий вывод, необходимый для соединения с общей подложкой.

Материалом для таких диодов обычно служит кремний или арсенид галлия.. Кремниевые сплавные диоды используются для выпрямления переменного тока с частотой до 5 кГц. Кремниевые диффузионные диоды могут работать на повышенной частоте, до 100 кГц. Кремниевые эпитаксиальные диоды с металли­ческой подложкой (с барьером Шотки) могут использоваться на частотах до 500 кГц. Арсенидгаллиевые диоды способны работать в диапазоне частот до не­скольких МГц.

При большом токе через р-n-переход значительное напряжение падает в объе­ме полупроводника, и пренебрегать им нельзя. Вольт-амперная характеристика выпрямительного диода имеет вид

где R — сопротивление объема полупроводникового кристалла, которое называ­ют последовательным сопротивлением.

Условное графическое обозначение полупроводникового диода приведено на рис. 1.1 а, а его структура на рис. 1.1 б. Электрод диода, подключенный к области Р, называют анодом, а электрод, под­ключенный к области N, — катодом. Статическая вольт-амперная характеристика диода показана на рис. 1.1 в.

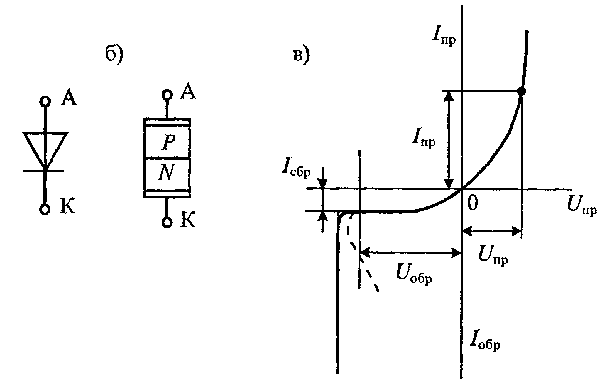

Рис. 1.1 Условное обозначение полупроводникового диода (а), его структура (б) и вольт-амперная характеристика (в)

Силовые диоды обычно характеризуют набором статических и динамических параметров. К статическим параметрам диода относятся:

• падение напряжения Unp на диоде при некотором значении прямого тока;

• обратный ток Iобр при некотором значении обратного напряжения;

• среднее значение прямого тока Iпр.ср;

• импульсное обратное напряжение Uoбpм.

К динамическим параметрам диода относятся его временные или частотные характеристики. К таким параметрам относятся:

• время восстановления t_вос обратного напряжения;

• время нарастания прямого тока tнар;

• время рассасывания избыточного заряда базы tрас.

Статические параметры можно установить по вольт-амперной характеристике диода, которая приведена на рис. 1.1 в

Динамические характеристики диода

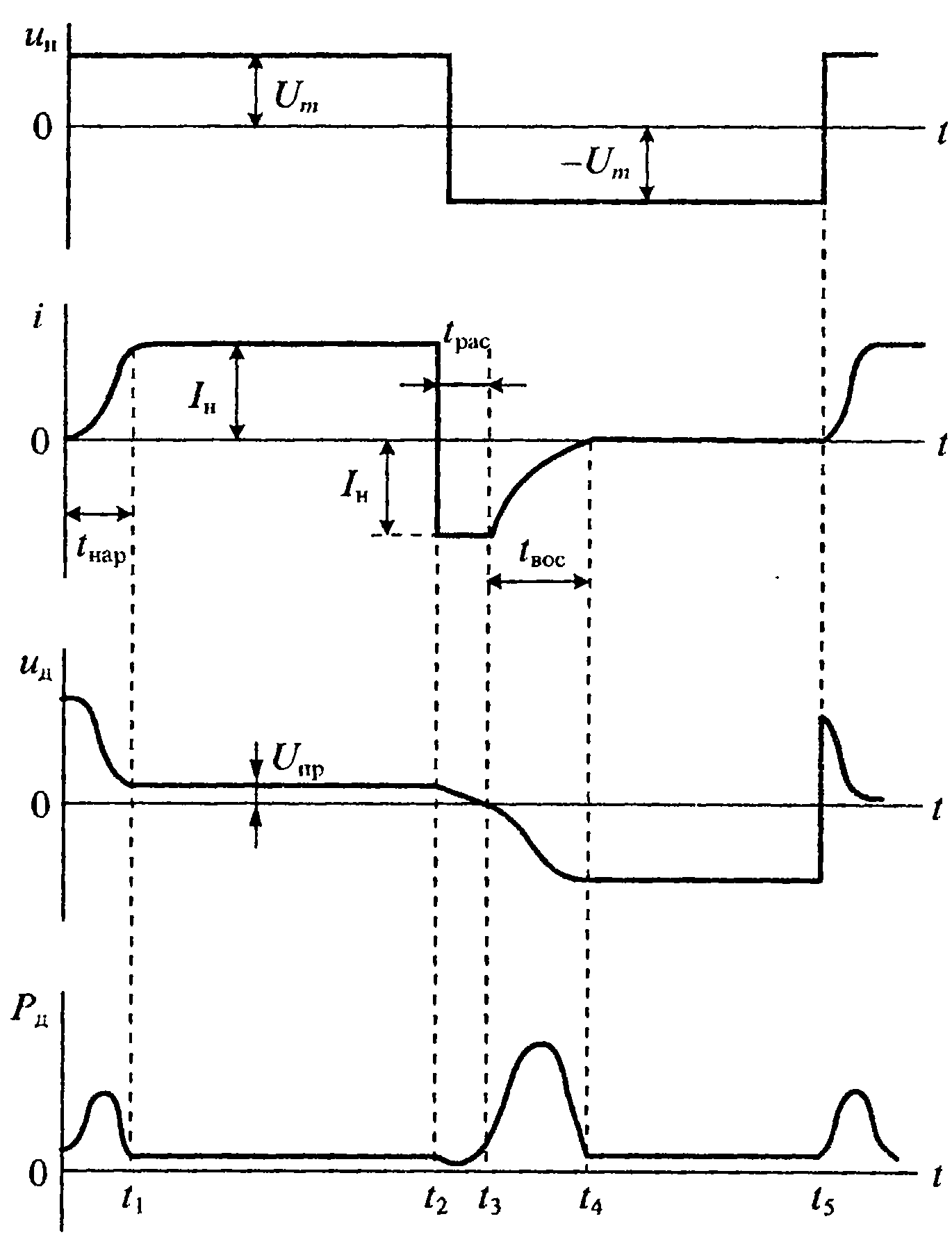

Рис. 1.2 Работа диода в режиме переключений

Время обратного восстановления диода tвос является основным параметром выпрямительных диодов, характеризующим их инерционные свойства. Оно определяется при переключении диода с заданного прямого тока Iпр на заданное об­ратное напряжение Uобр. Графики такого переключения приведены на рис. Схема испытания, представляет собой однополупериодный выпрямитель, работающий на резистивную нагрузку Rн и питаемый от источ­ника напряжения прямоугольный формы.

Напряжение на входе схемы в момент времени t=0 скачком приобретает положительное значение Um. Из-за инерционности диффузионного процесса ток в диоде появляется не мгновенно, а нарастает в течение времени tнар. Совместно с нарастанием тока в диоде снижается напряжение на диоде, которое после tнар становится равным Unp. В момент времени t1 в цепи устанавливается стационар­ный режим, при котором ток диода i=Iн - Um/Rн.

Такое положение сохраняется вплоть до момента времени t2, когда поляр­ность напряжения питания меняется на противоположную. Однако заряды, накопленные на границе p-n-перехода, некоторое время поддерживают диод в открытом состоянии, но направление тока в диоде меняется на противополож­ное. По существу, происходит рассасывание зарядов на границе p-n -перехода (т. е. разряд эквивалентной емкости). После интервала времени рассасывани начинается процесс выключения диода, т. е. процесс восстановления его запирающих свойств
