Фундаменты промышленных зданий (11)

Колонны каркаса опирают на отдельные фундаменты, в основном, стаканного ти­па. И ногда, -при слабом, просадочном грунте, - фун-ты ленточные (сборн./монолит) под ряды колонн или сплошная плита под все зд.

▪ сборные: 1 блок из подколонника со стаканом или из блока(подколонника) и плиты. Блоки - высотой 1,5; 1,8 - 4,2 м с градацией через 0,3 м, подколонники имеют размеры в плане 0,9x0,9... 1,2x2,7 м (с град. через 0,3 м). Размеры стакана соотнесены с размерами попер. сеч. и глубиной заделки колонн - размеры стакана в плане по­верху на 150 мм и понизу на 100 мм превышают сеч. колонн, а его глубина составляет 800, 900, 950 и 1250 мм. При установке колонн зазор заполняется бетоном, → жесткое соединение фун-та с колонной. Элементы сборного фун-та уклад. на растворе, стальные закладные детали свариваются друг с другом.

Когда масса сборного фун-та больше грузоподъем­ности транспортн. и монтажных средств, он ─ из неск. блоков и плит. При устройстве t-швов на 1 фун-тный блок опирают­ся от2х до 4х колонн. 1блочные фун-ты заводс. изготовл. ─ масса до 12 т. Тяжелые фун-ты до 22 т обычно изготавливают монолит­н. сразу на месте.

Подошва блока фун-та в плане – квадратн./прямоуг. с размерами от 1,5х1,5 м до 6,6x7,2 м (с град. 0,3). Sм² подошвы фун-­та - из расчета, зависит от передаваемой нагрузки и несущ. спо­собности грунта основания.

Сборные фун-ты – больш. расход бетона и стали. Экономичнее - сборн. облегченные ребристые и пустотел. фун-­ты. Широко применяются свайные фун-ты с монолит./сборным роствер­ком (в качестве подколонника).

Самонесущие стены опираются на фун-тные балки, - они между подколонниками на спец. бетонные столбики се­ч. 300 х 600 мм. Фун-тные балки: высота 450 мм для шага колонн 6м;

600 мм для шага 12 м. Попер. сеч. фун-тных балок: тавровое (экономичнее по

расходу бетона и стали), прямоуг. и трапециевидное. Ширина балки повер­ху:

260, 300, 400 и 520 мм, исходя из толщины панелей наружных стен. Чтобы

не было деформации фун-тной балки из-за пучинистых грунтов балку на всю

длину с боков и снизу засыпают шлаком. →Промерзание пола вдоль наруж. стен.

Свайные фун-ты: при близком уровне. грунт. вод и при слабых грунтах устраивают. Чаще ж/б сваи кругл. и квадрат. сеч. По верху сваи связывают монолит. или сборным ж/б ростверком (служит подколонником). Подколонник устанавл. на плиту по слою цементно-песчан. р-ра. При действии на фун-т изгиб. момента соединение подколонника с плитой усиливают сваркой закл. эл., а места сварки заделывают бетоном.

Железобетонные колонны промышленных зданий (12)

Колонны в сис-ме каркаса: верт. и гориз. Постоян. и времен. нагрузки. Разработаны типовые конструкции сборных ж/б колонн для зд. с опорными мостовыми кранами и для бескрановых зд.

Ж/б колонны для зд. с мост. кранами имеют консоли для опирания подкран. балок.

По расположению колонны: крайние (у наруж. продольных стен), средние, торцовые

(у наруж. поперечных (торцовых)).

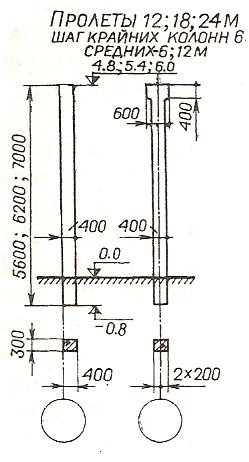

Для бескрановых зд. высотой от 3 до 14.4 м - колонны постоян. сеч. Размеры сеч.

зависят от нагрузки и длины колонн, шага и расположения (в крайних или средних

рядах) и могут быть квадратными (300х300, 400х400 мм) или прямоуг. (от 500х400 до
