17Узлы и детали конструкций

Конструктивные детали и узлы разрабатываются с указанием всех необходимых размеров и снабжаются поясняющими надписями. Наиболее употребительные масштабы для проработки деталей и узлов 1:5, 1:10, 1:15, 1:25. Сложные узлы целесообразно изображать в аксонометрических проекциях.

57. Узел сопряжения колонны с оголовком фундамента стаканного типа

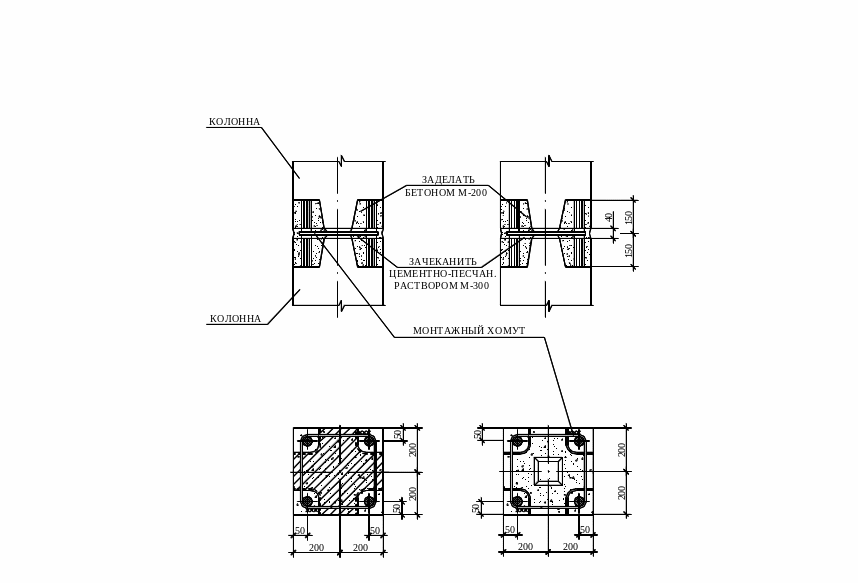

58. Узел стыка колонны сечением 400400 мм

59. Пример решения узла стыка колонны сечением 400400 мм в аксонометрической проекции

60. Узел стыка колонны с ригелем

61. Пример решения узла стыка колонны с ригелем в аксонометрической проекции

62. Узел стыка ригеля с верхней колонной

63. Пример решения узла стыка ригеля с верхней колонной в аксонометрической проекции

64. Узел крепления стеновых панелей к колоннам

65. Узел крепления стеновых панелей к колоннам

66. Узел крепления стеновых панелей к колоннам

67. Узел крепления стеновых панелей к колоннам

68. Узел сопряжения плит перекрытия, ригелей и колонны

69. Узел стыка связок плит, ригелей и колонны в аксонометрической проекции

Пространственная жесткость здания обеспечивается рамными узлами каркаса (в плоскости рам), диафрагмами жесткости, а также жесткими дисками перекрытий. Элементы каркаса соединяются между собой сваркой закладных деталей.

70. Схема сопряжения конструктивных элементов диафрагмы жесткости поперечного каркаса здания

А

71. Узел сопряжения диафрагмы жесткости с колонной

Б

72. Узел сопряжения ригеля, диафрагмы жесткости и колонны

В

73. Узел сопряжения диафрагмы жесткости и ригелей

Г

74. Узел сопряжения диафрагм жесткости

Список литературы

1. СНиП II-92-98: Административные и бытовые здания.- М.: Изд-во Госстрой СССР, 1998.-15с.

2. СНиП II-Л. 8-71. Предприятия общественного питания. Нормы проектирования.- М.:Стройиздат,1971.-31с.

3. Скроб А.А. Административно - бытовые помещения предприятий. - М.: Стройиздат, 1990.-186 с.

4. Соколов Л.А. Здания культурно – бытового обслуживания на промышленных предприятиях.- М.: Стройиздат, 1990.-149 с.

5. Дятков С.В. Архитектура промышленных зданий. – М.: Высшая школа, 1984.-414 с.

6. Трепененков Н.И. Альбом чертежей конструкций и деталей промышленных зданий. – М.: Стройиздат, 1980. -283 с.

7. Шубин Л.Ф. архитектура гражданских и промышленных зданий. В 5 т.Т.5. Промышленные здания. – М.: Стройиздат, 1986.-335 с.
