5Варианты схем гардеробных блоков и их группировка в здании
Тип гардеробного блока (ГДБ) может быть общим и раздельным. Схема ГДБ зависит от группы производственных процессов и состава рабочих. На рисунке 10 представлена схемы гардеробного блока с общей гардеробной, на рисунках 11 – 12 схемы с раздельными гардеробами. На схемах цифрами обозначены 1 – гардероб домашней одежды; 2 – гардероб специальной одежды; 3 – общая гардеробная; 4 – душевые; 5 – умывальники.
А
Б
В
Схемы размещения гардеробных блоков
Схему В можно применять в поэтажной комбинации с зально-секционной схемой.
Г
Д
Е
Схемы размещения гардеробных блоков
Схемы Ж, И можно использовать при небольшом числе обслуживаемых и недопустимости объединения блоков. Схема К – для группировки блоков при большой ширине корпуса (24 м и более).
Ж
И
К
Схемы размещения гардеробных блоков
6Схемы гардеробных блоков с графиками движения рабочих
В современном проектировании в основном применяются следующие схемы гардеробных блоков: зальная схема со смежными гардеробами; зальная схема с разобщенными гардеробами и зально-секционная схема. При каждом гардеробе должны быть – кладовая чистого белья, кладовая грязного белья и кладовая общего пользования. Количество шкафов в гардеробном блоке определяется из полного списочного состава рабочих. При выборе схемы гардеробного блока необходимо учитывать следующие требования: повышение комфортности условий пребывания человека в блоке, в частности сокращение пути движения раздетого человека при раздельном хранении одежды и сокращении участков, на которых возможно соприкосновение людей, принявших и не принявших санитарно-гигиенические процедуры. На схемах (см. рисунки 13 – 15) цифрами обозначены: 1 – гардероб домашней одежды; 2 – гардероб специальной одежды; 3 – кладовые, сантехнические и др. помещения; 4 – душевая с преддушевой; 5 – движения рабочего в домашней одежде; 6 – движения рабочего без домашней одежды (до работы); 7 – движения рабочего в специальной одежде (до работы); 8 – движения рабочего в специальной одежде (после работы); 9 – движения рабочего без специальной одежды (после работы); 10 – движения рабочего обнаженного после душа.

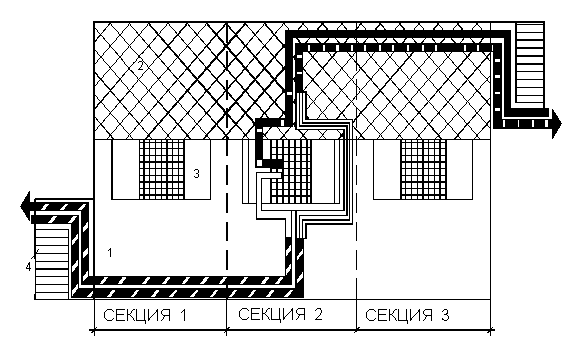

Зально-секционная схема
Зальная схема (с разобщенными гардеробами)
Зальная схема (со смежными гардеробами)
7Схемы гардеробных блоков с графиками движения рабочих
На рисунках 16 – 21 представлены примеры решения гардеробного блока. На схемах цифрами обозначены: 1 – место хранения домашней и уличной одежды; 2 – место хранения специальной одежды; 3 – душевая с преддушевой; 4 – умывальник и ножные ванны; 5 – кладовые для специальной одежды; 6 – инвентарные; 7 – место для персонала; 8 – место для глажения одежды, чистки обуви и т. д.
Блок на 450 человек для группы I в
Блок на 230 человек для группы II д
Блок на 340 человек для группы II б
Блок на 450 человек для группы II б
Блок на 270 человек для группы III а
Блок на 270 человек для группы III а
8Гардеробные

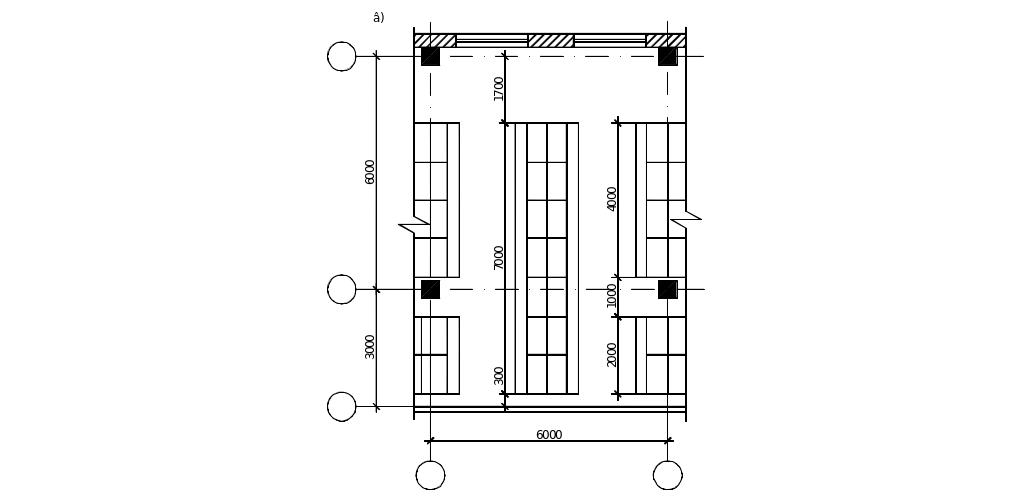

Гардеробные служат для хранения чистой и рабочей одежды. На рисунках 22 – 27 приведены примеры расположения шкафов в гардеробе.

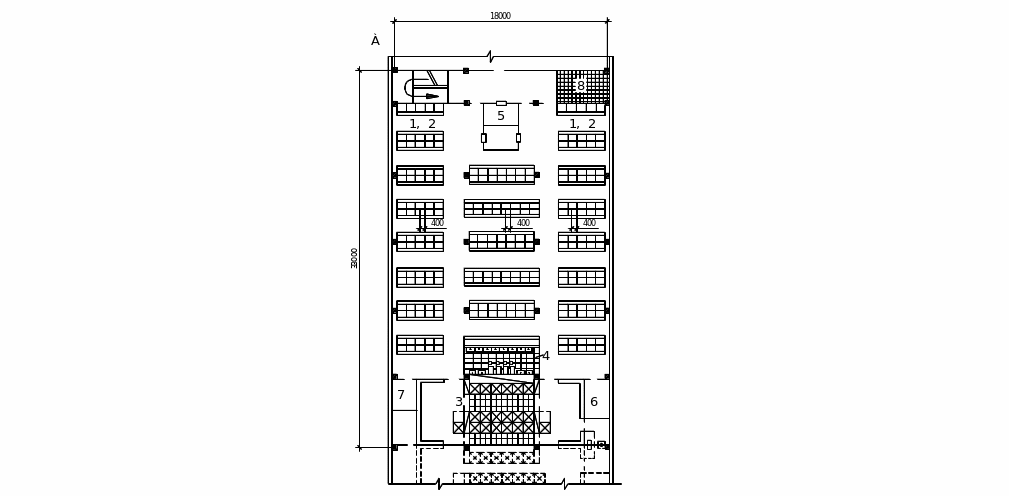

Пример расположения шкафов длиной 1000 мм в гардеробных шириной 18 м
Пример расположения шкафов длиной 1000 мм в гардеробных шириной 12 м
Пример расположения шкафов длиной 800 мм в гардеробных шириной 12 м

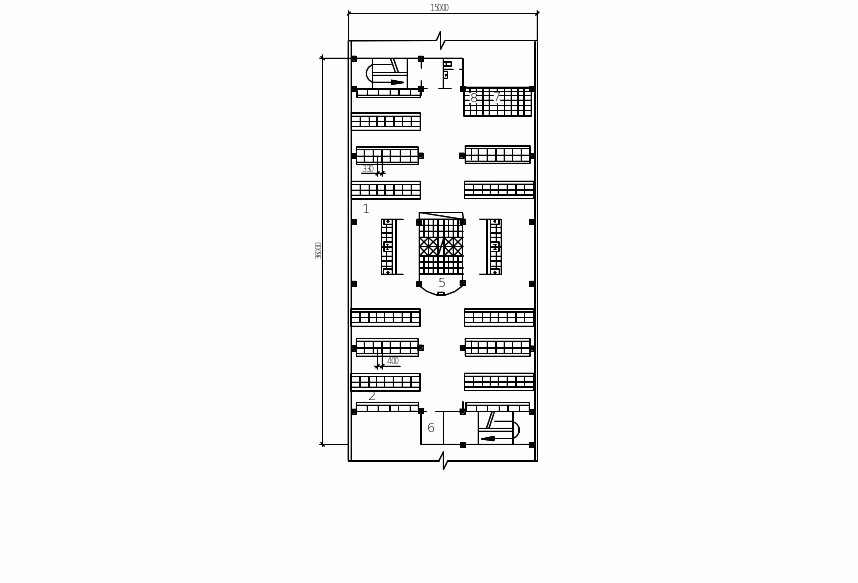

Пример расположения шкафов длиной 1200 мм в гардеробных шириной 15 м
П
ример расположения шкафов длиной 1000 мм в гардеробных шириной 9 м
Пример расположения шкафов длиной 1200 мм в гардеробных шириной 9 м
