Датчик фотоплетизмограммы

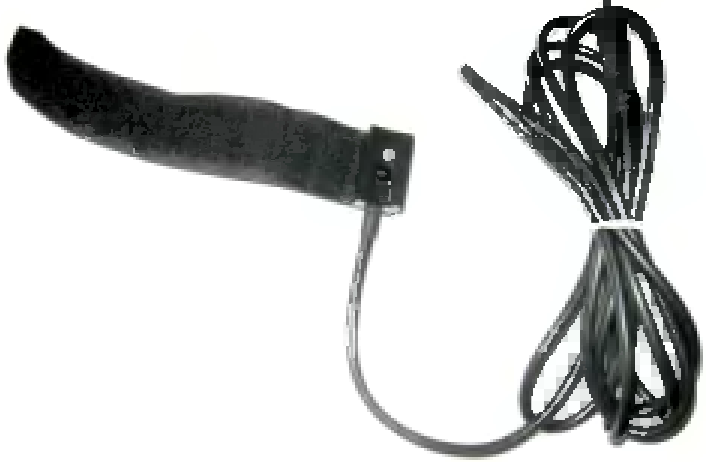

В полиграфных проверках датчик ФПГ (рис. 8) обычно закрепляется на 1-ой фаланге среднего или большого пальца правой руки обследуемого, и, таким образом, фиксируются колебания объема пальца в месте наложения датчика.

Рис. 8. Датчик ФПГ

Одновременная регистрация сигналов датчиков АД и ФПГ не обязательна, так как вполне достаточна регистрация одного из них. Например, если применяется датчик АД с использованием манжеты, то предпочтительнее будет оставить датчик ФПГ, для исключения у обследуемого ощущения дискомфорта, вызываемого давлением манжеты и периодическим ее накачиванием, что снижает вероятность искажения по этой причине других физиологических показателей.

Датчик кожно-гальванической реакции

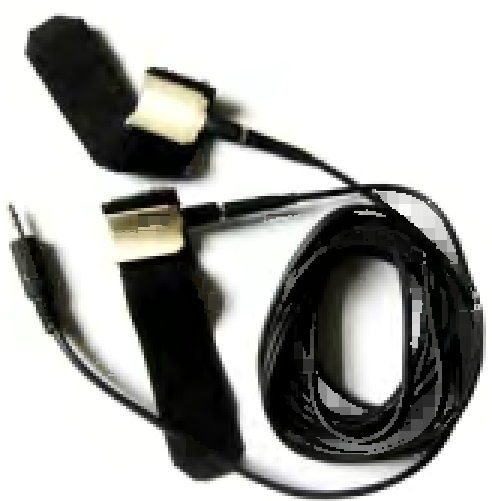

Для регистрации КГР используют датчики в виде двух контактных пластин-электродов (рис. 9), которые крепятся на 1-ой фаланге пальцев правой руки с определенным «шагом» через палец, обычно на 2-м и 4-м, реже на 3-м и 5-м пальцах.

Рис. 9. Датчик КГР

Предварительно контактные пластины-электроды протирают салфеткой, смоченной спиртовым раствором. Для улучшения контакта кожи с электродами можно применять электропроводный гель. Если кожа очень груба, то место крепления пластины-электрода может быть смещено на боковую поверхность пальца. Если у обследуемого холодные руки, то перед креплением датчиков желательно их помыть теплой водой с мылом.

Датчики КГР и ФПГ, крепятся за некоторое время до предъявления тестов, чтобы их температура сравнялась с температурой тела обследуемого.

Датчик тремора (двигательная активность)

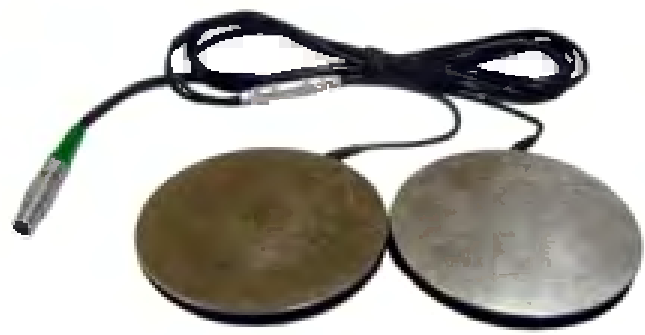

Существует следующие основные типы датчиков. Первый тип выполняется в виде пластин, подставляемых под передние ножки кресла, на котором сидит испытуемый (рис. 10).

Рис. 10. Датчик тремора в виде пластин

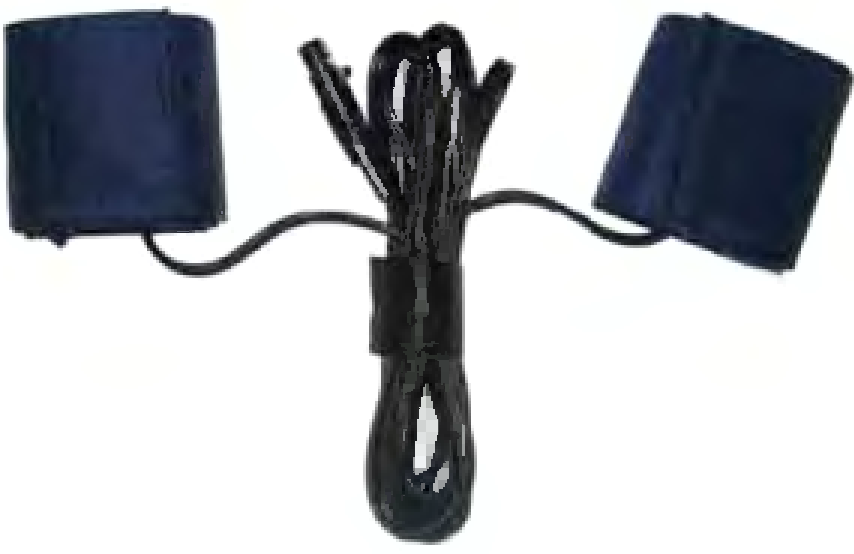

Второй тип датчиков, используемых в полиграфах «Барьер», «Крис», «Риф» крепится на икроножные мышцы ног обследуемого при помощи лент «липучек», охватывающих окружность голени (возможна установка на колготки, спортивные брюки, лосины и тому подобные вещи) (рис. 11).

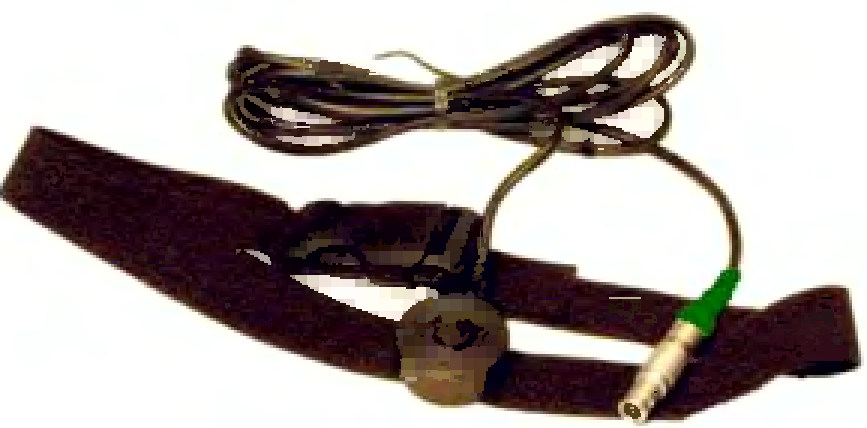

Рис. 11. Датчик тремора с креплением на икроножные мышцы

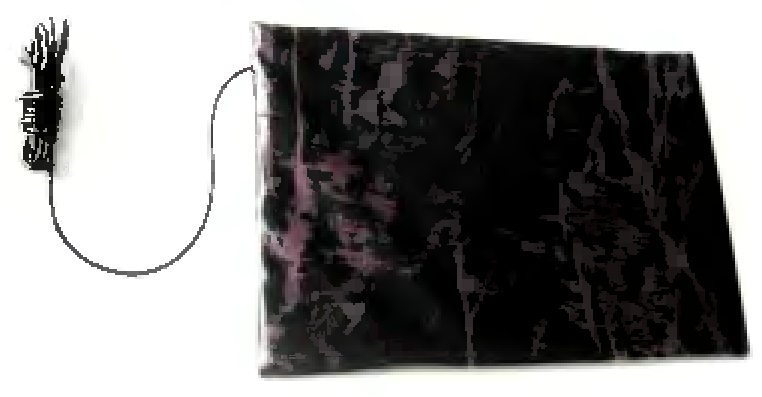

Третий тип датчиков разработан для тех же полиграфов в виде плоской подушечки, подкладываемой под ягодицы опрашиваемого. Она просто ложится на кресло и обследуемый садится на нее (рис. 12).

Рис. 12. Датчик тремора под ягодицы

Второй и третий тип датчиков, по мнению специалистов, используемых их в своей практике, более информативны по сравнению с первым типом.

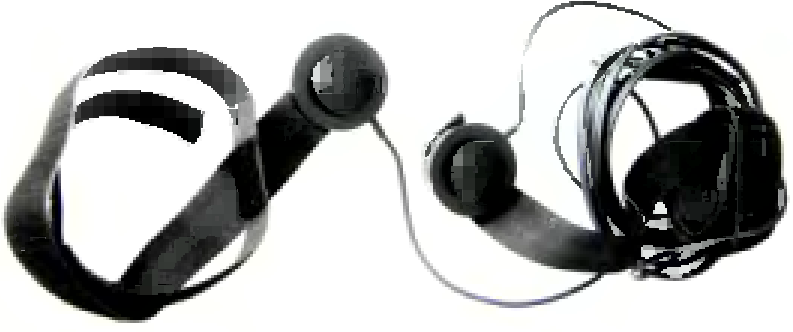

Некоторые полиграфы могут комплектоваться дополнительными датчиками тремора, например, датчиками мимики лица (рис. 13), датчиками тремора для рук (рис. 14).

Рис. 13. Датчик мимики лица Рис. 14. Датчик тремора для рук

Записав полиграммы, специалист определенным образом должен проанализировать и оценить полученные результаты, т. е. сделать экспертный анализ полученных полиграмм и вынести на его основе вывод по результатам проведенной проверки. Оценка полиграмм осуществляется на основе компьютерного или экспертного анализа.
