Датчик артериального давления

Существуют два типа датчиков, используемых для измерения динамики артериального давления. Первый в своей основе использует традиционный медицинский набор: манжетка, груша для нагнетания воздуха и манометр (рис. 6).

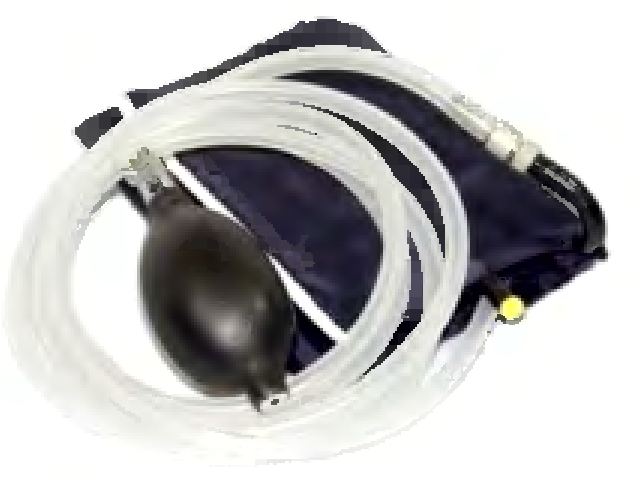

Рис.6. Датчик АД (пневматическая манжета)

Регистрируемый с помощью манжеты сигнал отражает изменения относительно давления крови. Из этого сигнала можно также выделить показатели амплитуды и частоты пульса. В качестве реакций в канале АД принимаются как увеличение объема крови, так и снижение или стабилизация объема крови.

Данный датчик (манжета) обычно устанавливается на бицепсе левой руки (можно правой, если в этом есть необходимость, тогда датчики КГР и ФПГ устанавливаются на противоположную левую руку), на 1-2 см выше сгиба локтя. Для комфортности манжета устанавливается поверх рукава рубашки. То место манжеты, откуда выходит шланг, устанавливается над плечевой артерией (над внутренней поверхностью локтевого сгиба), а сам шланг опускается вниз по внутренней стороне предплечья и должен находиться на одной линии со средним пальцем. При полиграфном обследовании манжета датчика АД не должна касаться грудной клетки, чтобы не исказить исходящий сигнал АД волнами дыхания. Давление в манжете должно быть постоянным, в пределах 40-60 мм рт. ст. Однако величина давления, создаваемого в манжете, определяется типом полиграфа. В манжете зарубежных полиграфов, таких как «Stoelting», «Lafayette», «Axciton», нагнетается давление около 60-70 мм рт. ст., что естественно вызывает определенный дискомфорт (онемение, покалывание в пальцах и т. д.), а то даже и болевые ощущения. Поэтому в этих случаях рекомендуется после каждого теста (5-7 минут) делать перерывы, во время которых воздух из манжеты выпускается для восстановления кровообращения. В некоторых других полиграфах, например «Поларг», «Пик» специалист накачивает манжету до уровня 25¬30 мм рт. ст., что уменьшает возникновение дискомфорта у обследуемого. Если в процессе тестирования опрашиваемый начинает жаловаться на дискомфорт, создаваемый манжетой, то ее следует перезакрепить на другую руку, поменяв соответственно положение датчиков на руках, или манжету можно заменить на пальцевой датчик давления, при его наличии, или на датчик фотоплетизмограммы. Сам же полиграфолог не должен задавать вопросов о дискомфорте, связанном с манжетой, чтобы искусственно не спровоцировать его появление. Второй тип датчиков (рис. 7) основан на измерении объема кровотока, протекающего через биологические ткани, так называемое оклюзное кровообращение (в полиграфах типа «Барьер»).

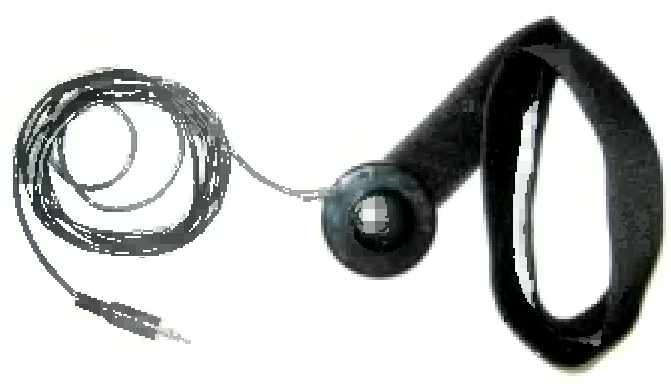

Рис. 7. Датчик АД

Любое изменение объема крови параллельно меняет уровень давления, что фиксируется этим датчиком. Объемное кровообращение отражает уровень эмоционального напряжения.

При данной методике датчик закрепляется в том же месте, где обычно расположена манжета. Предварительное исходное давление в этом случае, создаваемое только элементами крепления — незначительно, что избавляет обследуемого от дискомфорта, вызываемого датчиком первого типа.
