2.1 Установка датчиков, тестирование на полиграфе

Во время крепления датчиков на опрашиваемом лице и включения полиграфа, можно повторить отдельные этапы его знакомства с прибором. Так в общей форме именно на этом этапе можно объяснить назначение отдельных датчиков. Например: «Датчик дыхания измеряет частоту дыхания (ставятся два датчика), фотоплетизмограмма определяет особенности кровообращения вашего организма, которое очень сильно меняется в зависимости от уровня эмоционального напряжения.

Для этого же служит датчик измерения кровяного давления. Особое место при съеме информации о состоянии организма занимает датчик измерения потоотделения. В качестве датчиков используются две специальные металлические пластинки, которые крепятся на пальцы руки. Эта методика позволяет измерять изменение в нервной системе человека». Руки опрашиваемого должны быть чистыми, сухими и теплыми. С целью устранения грязи, пота с пальцев рук необходимо иметь баночку с водкой для их протирки (спирт будет сильно сушить кожу), можно просто помыть тщательно руки с мылом. В беседе датчик КГР лучше не произносить, а говорить потоотделение. Вообще, чтобы меньше было недоверия, терминологии лучше избегать.

Регистрируемые физиологические показатели на диаграммной ленте или экране монитора компьютера обычно располагают по каналам полиграфа в следующем порядке (сверху вниз):

1. верхнее дыхание (датчик, расположенный в области груди);

2. нижнее дыхание (датчик, расположенный в области диафрагмы);

3. КГР;

4. АД;

5. ФПГ;

6. ТРМ (датчик двигательной активности);

7. отметка вопросов и ответов (от микрофона контроля акустики помещения или вручную).

Вывод более 7-ми информационных каналов не рекомендуется, так как это может осложнить работу специалиста по принятию решения в режиме реального времени, что в свою очередь создает трудности для корректировки тактики проведения исследования.

Датчики дыхания

В ходе проведения психофизиологических исследований с использованием полиграфа для регистрации дыхания на обследуемом крепят два одинаковых датчика — нижнее (брюшное) дыхание и верхнее (грудное) дыхание (рис. 4). В качестве крепления используется цепочка, резинка или ремень, которые охватывают тело по окружности.

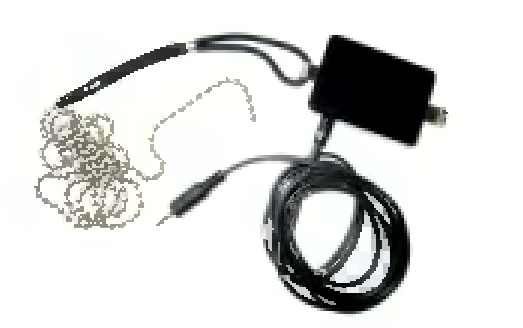

Рис 4. Датчик дыхания (пьезокерамический)

Специфика крепления датчиков дыхания определяется их типом.

Пневматические, которые менее чувствительны к микроперемещениям, крепятся следующим образом: датчик верхнего дыхания — по центру грудной клетки выше линии сосков (на уровне 3-4-го ребра); датчик нижнего дыхания на 2-3 пальца выше пупка.

Пьезокерамические, имея высокую чувствительность, могут одновременно с дыханием фиксировать и микроперемещения ткани грудной клетки под влиянием сердечных сокращений. Поэтому для устранения этой помехи можно верхний датчик дыхания переместить вправо, в район подмышечной впадины. Для его успешной работы требуется, чтобы он обязательно был прижат к телу человека.

Принцип работы этого типа датчика следующий — при вдохе, за счет расширения грудной клетки, увеличивается натяжение резины, а, следовательно, и давление на пьезопреобразователь, сигнал с которого поступает на вход усилителя. Существуют датчики, работающие по принципу «растяжения». В них чаще используют тензоэлементы или специальные гофрированные трубки (рис. 5).

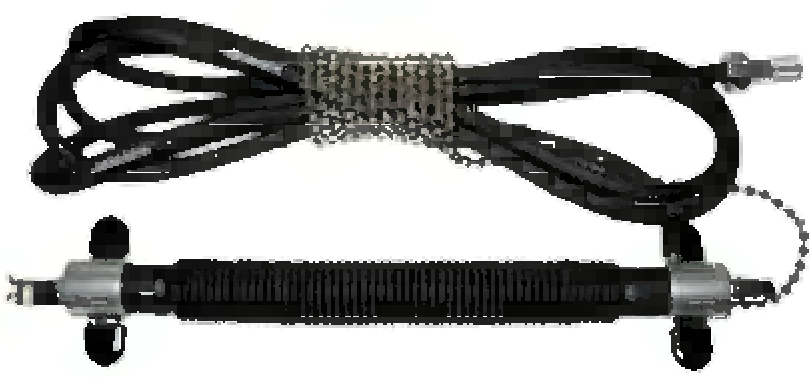

Рис.5 . Датчик дыхания (с использованием гофрированной трубки)
