5 Порядок выполнения работы

5.1 Начертить деталь полученного варианта задания со всеми размерами в масштабе 1:1 (см. приложение).

5.2 Разработать чертеж элементов литейной формы.

- выбрать положение отливки в форме при заливке жидким металлом (таблица 1).

- начертить копию чертежа детали без указания размеров; обозначить плоскость разъема модели, формы.

- определить класс размерной точности (КРТ) и степень точности поверхности (СТП) по наибольшему габаритному размеру (таблицы 2,4).

- определить степень коробления (таблица 3).

- назначить припуски на механическую обработку на обрабатываемые поверхности детали с учетом СТП и рядов припусков (таблицы 5,6).

- изобразить припуски на чертеже тонкой сплошной линией;

• определить формовочные уклоны, напуски, галтели, литейные радиусы и

изобразить их на чертеже тонкими сплошными линиями;

• рассчитать размеры стержня, стержневых знаков. Контуры стержня

нанести на чертеж детали сплошной тонкой линией.

5.3. Начертить эскиз модели;

5.4. Начертить чертеж отливки.

5.5. Определить массу детали и отливки:

G_д = V_д ;

G_отл = V_отл ,

где  - плотность сплава, г/см³. Для чугуна  = 7 г/см³, углеродистой стали –

7,7 г/см³, алюминиевого сплава – 2,7 г/см³, бронзы 8,7 г/см³.

5.6 Определить класс точности массы (КТМ) по номинальной массе отливки (таблица 7).

5.7 Характеристики точности (КРТ, СК, СТП, КТМ) привести на чертеже отливки в технических требованиях к ней (рисунок 8).

5.8 Расшифровать марку сплава и указать его механические свойства.

5.9 Дать эскиз разреза песчаной формы, подготовленной к заливке.

5.10 Рассчитать коэффициент использования металла (КИМ):

КИМ_отл = G_д/G_отл 100%.

Сравнить КИМ этой детали при условии изготовления ее из сплошного материала (прутка) обработкой резанием:

КИМ_пр = G_д/G_пр 100%.

Библиографический список

1. Дальский А.М., Арутюнова И.А., Барсукова Т.М. и др. Технология конструкционных материалов. - М.: Машиностроение, 1985. – С. 120-146, 157-174.

2. Прейс Г.А., Сологуб Н.А., Рожнецкий И.А. и др. Технология конструкционных материалов. - Киев: Высшая школа, 1984. – С. 45-70, 81-93.

3. Кнорозов Б.В., Усова Л.Ф., Третьяков А.В. и др. Технология металлов и материаловедение. - М.: Металлургия, 1987. – С. 345.

4. Материаловедение и технология металлов /Г.П.Фетисов, М.Г.Карнмян, В.М.Матюнин и др. Под ред. Г.П.Фетисова. - М.: Высшая школа, 2000. – 638 с.

5. ГОСТ 26645-85. Отливки из металлов и сплавов. Допуски размеров, массы и припуски на механическую обработку. – М.: Изд-во стандартов, 1985.

6. ГОСТ 3212-92. Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеров. – М.: Изд-во стандартов, 1985.

7. ГОСТ 3.1125-88. Правила графического выполнения элементов литейных форм и отливок. – М.: Изд-во стандартов, 1985.

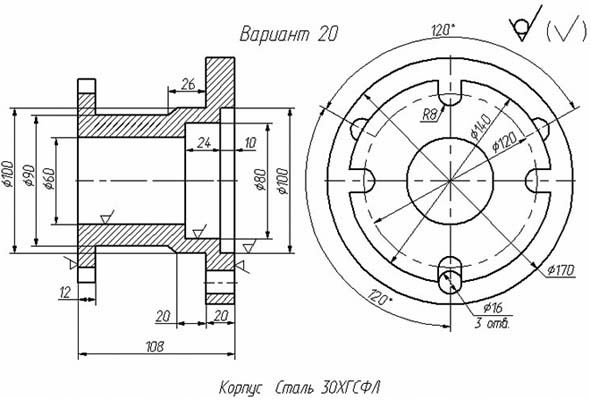

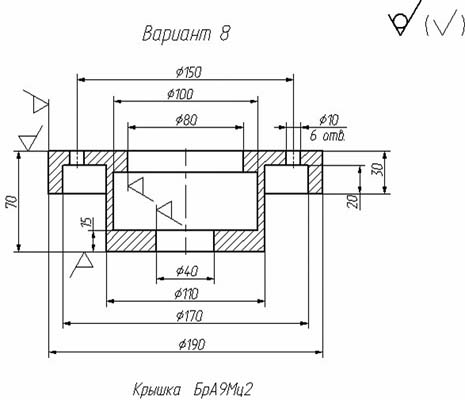

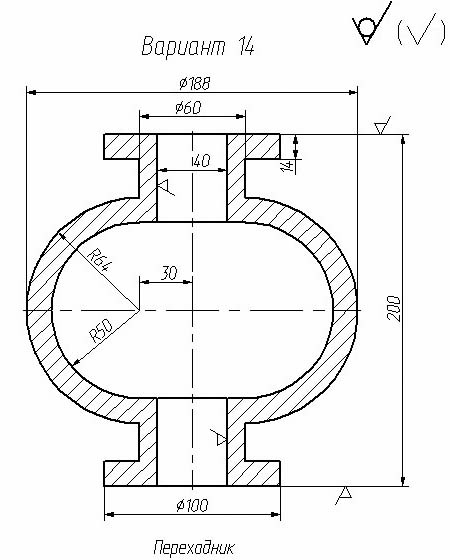

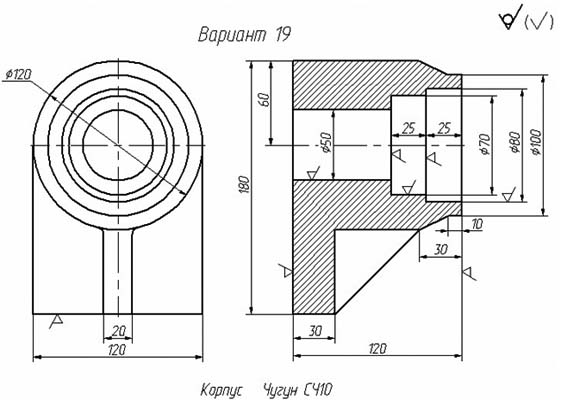

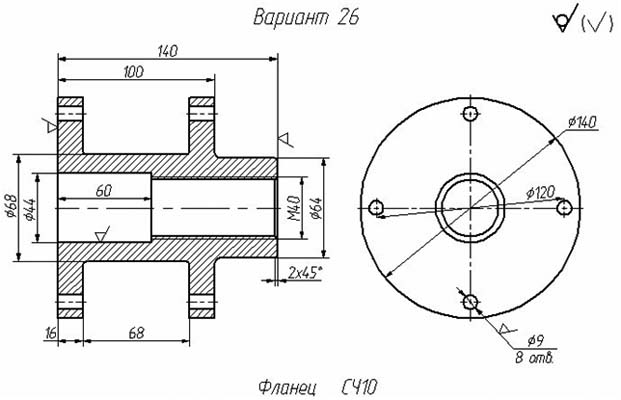

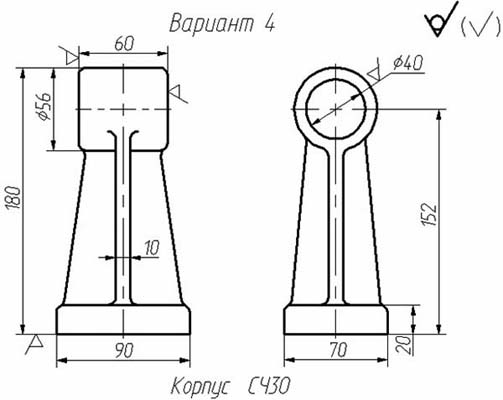

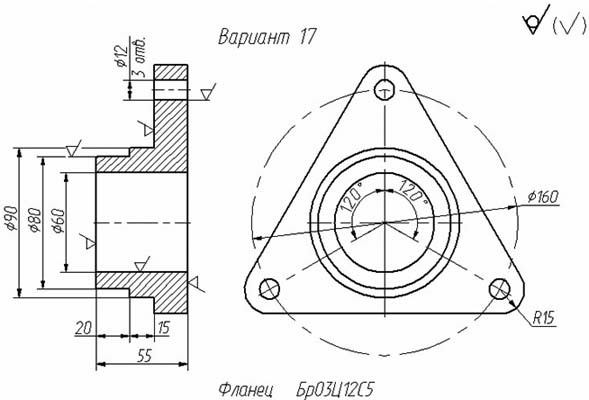

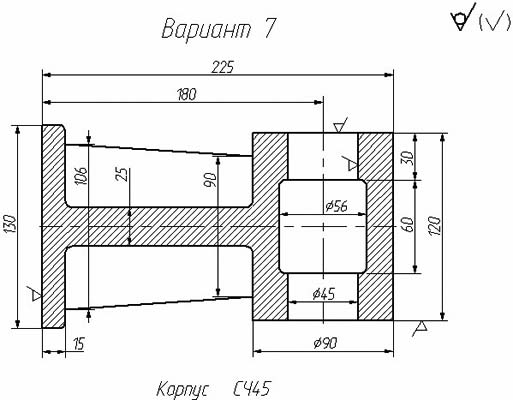

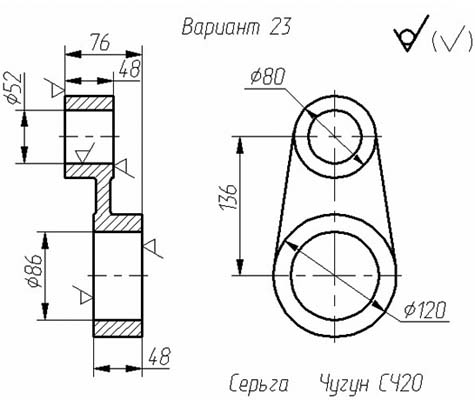

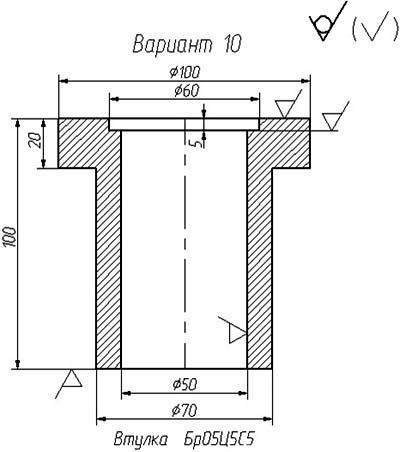

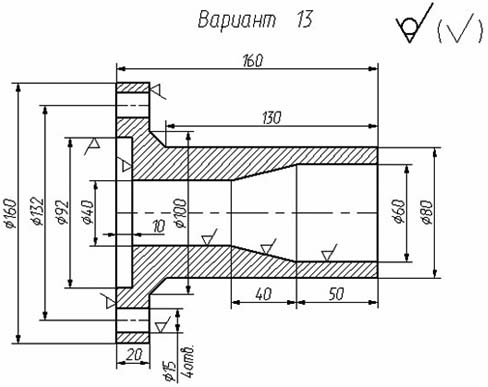

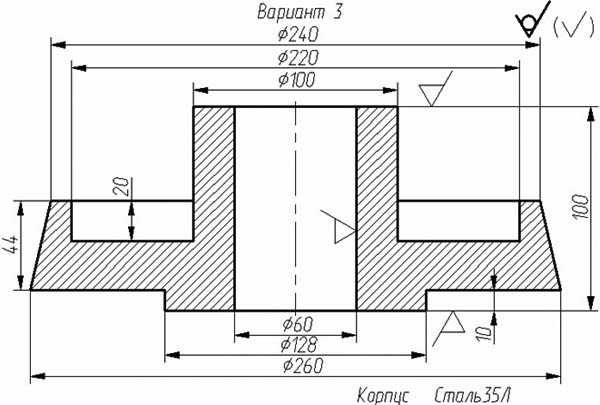

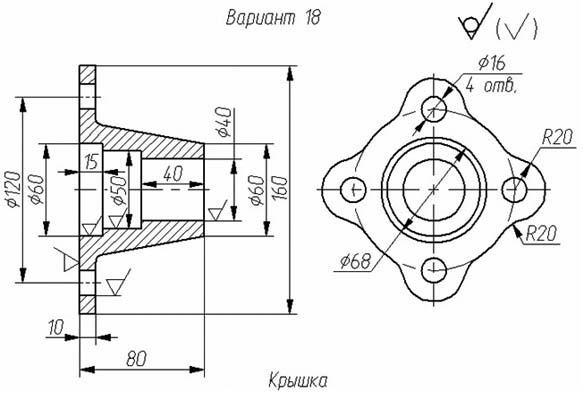

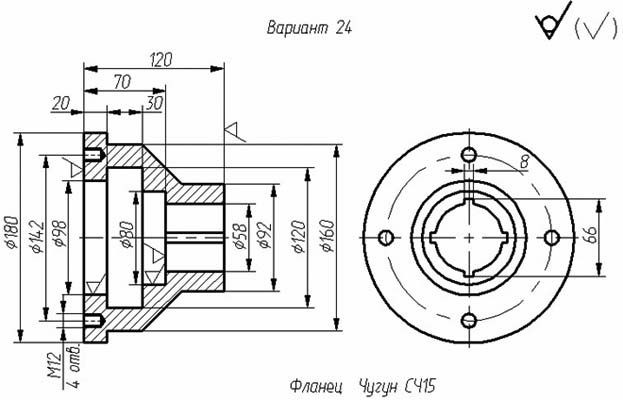

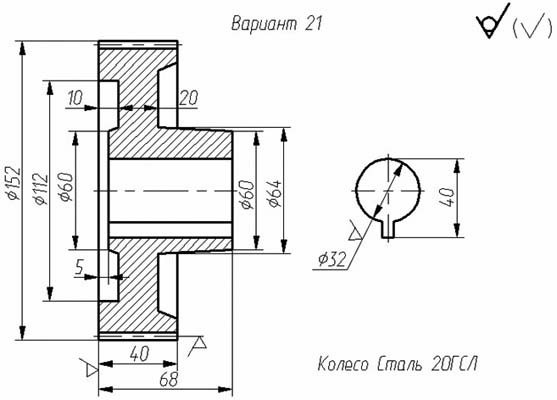

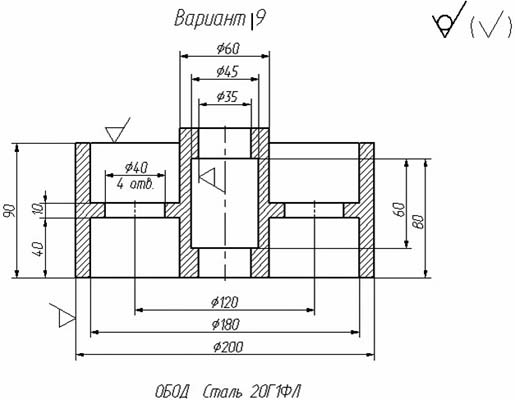

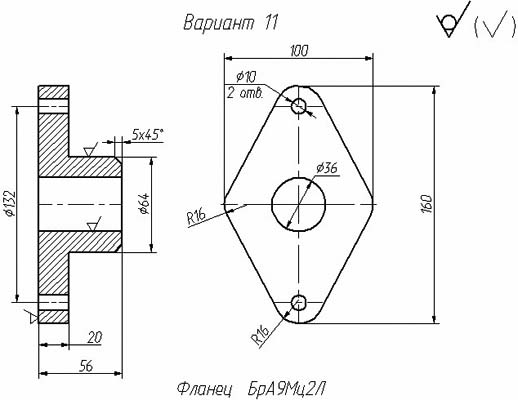

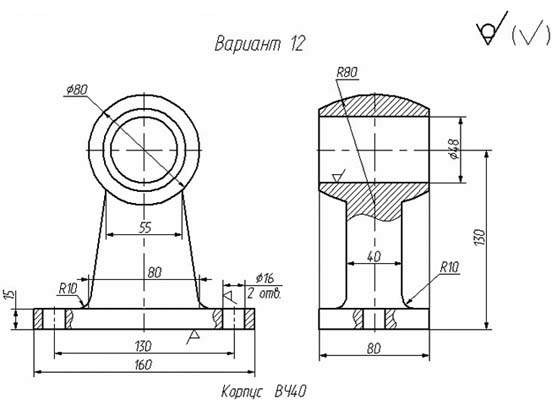

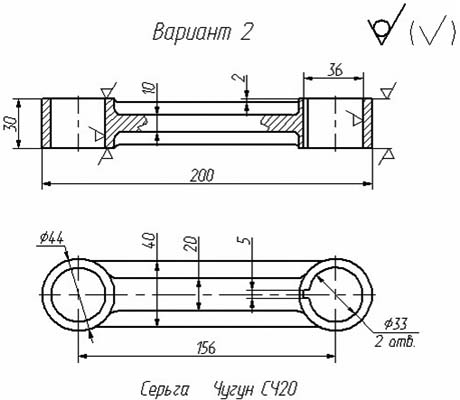

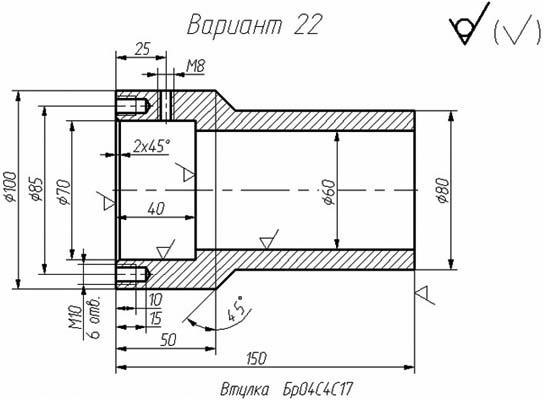

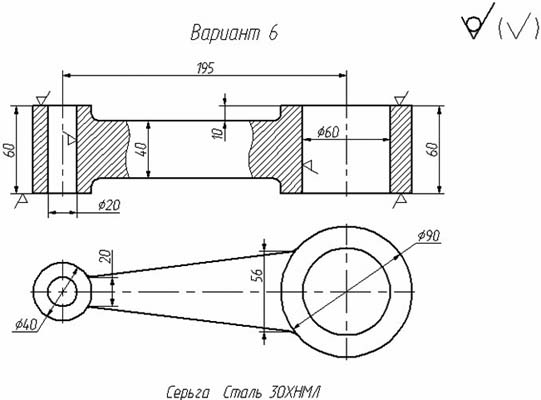

ПРИЛОЖЕНИЕ А

(обязательное)
