1.6 Разработка эскиза модели

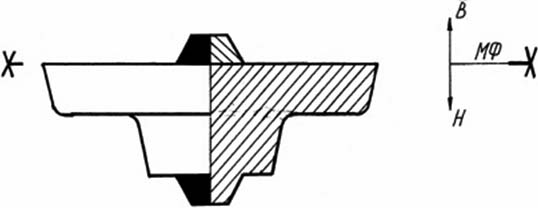

После определения припусков на усадку, назначения формовочных уклонов и определения формы и размеров знаковых частей вычерчивается эскиз модели (рис.6).
1 – модель, 2 – знак стержня
Рисунок 6 - Пример оформления разъемной модели

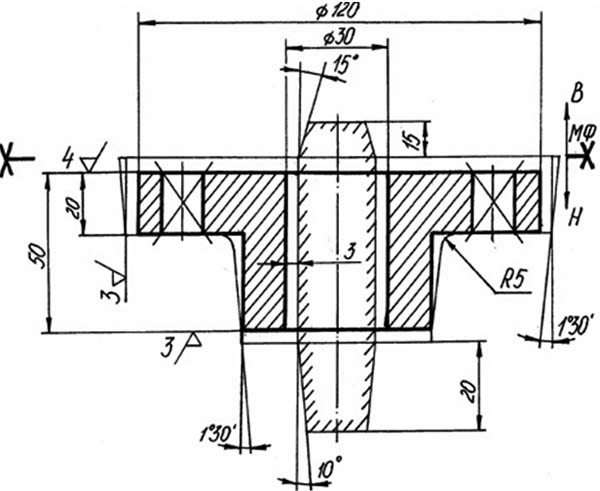

Чертеж элементов литейной формы приведен на рисунке 7.
Рисунок 7 – Пример оформления чертежа элементов литейной формы
2 Оформление чертежа отливки
Чертеж отливки с техническими требованиями должен содержать все данные, необходимые для изготовления, контроля и приемки отливок. В данной работе основное внимание обращено на способ изображения на чертеже контура отливки и простановку размеров.
Контур отливки вычерчивается на чертеже основной сплошной линией.
Внутренний контур обрабатываемых поверхностей, а также отверстий, впадин и выточек, не выполняемых в литье, вычерчивается сплошной тонкой линией.
При вычерчивании отливки размеры проставляют с учетом всех припусков (рисунок 8).
Точность отливки 12-7-12-12 ГОСТ 26645-85
Неуказанный формовочный уклон 1о30’.
Неуказанные литейные радиусы 3 мм.

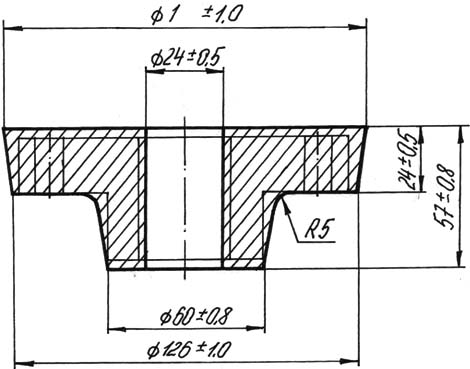

Рисунок 8 - Чертеж отливки
3 Литейная форма в сборе
Форма в сборе вычерчивается в виде схемы, где дается эскиз разреза формы, подготовленной к заливке. В разрезе должны быть показаны: литейная плоскость, стержни, литниковая система, вентиляционные наколы в форме.
В эскизе не требуется проставлять размеры, однако следует соблюдать пропорциональность. В тех случаях, когда литниковая система или отдельная ее деталь не попадает в разрез, ее следует показать пунктиром.
На рисунке 9 показана собранная форма, готовая к заливке ( в разрезе). Следует обратить внимание на условные обозначения элементов формы: каналы литниковой системы и полость формы не штрихуются.
4 Литейные сплавы
4.1 Чугуны
Литейные чугуны имеют очень хорошие литейные свойства и сравнительно низкую стоимость.
Механические свойства чугунных отливок приведены в таблице 13.
Таблица 13 - Механические свойства литейных чугунов
Марка чугуна |
Предел проч -ности на рас -тяжение в, МПа |
Предел теку-чести 0,2, МПа |
Относитель-ное удлине-ние, , % |
Твердость, НВ |
не менее |
||||
1 Серый чугун с пластинчатым графитом (ГОСТ 1412-85)
СЧ 10 100 - - 120-205 СЧ 15 150 - - 130-241 СЧ 20 200 - - 143-255 СЧ 30 300 - - 163-270 СЧ 40 400 - - 207-285 |
||||
2 Высокопрочный чугун с шаровидным графитом (ГОСТ 7293-85)
ВЧ 40 400 250 15 140-202 ВЧ 50 500 320 7 153-245 |
||||
3 Ковкий чугун с хлопьевидным графитом (ГОСТ 1215-79)
КЧ 30-6 294 - 6 100-163 КЧ 55-4 539 - 4 192-249 |
||||
