1.6 Галтели и литейные радиусы
Галтели – скругления внутренних углов при переходе от одной поверхности отливки к другой. Галтели обеспечивают плавный переход и предотвращают возникновение трещин.
Радиус галтели R определяется по формуле
где а и в – толщины сопрягаемых стенок отливки, мм (рисунок 4).
Полученные по формуле значения округляют до следующих величин (нормальный ряд радиусов): 1, 2, 3, 5, 8, 10, 16, 20, 25, 40. По возможности галтели должны быть одного радиуса. Галтель изображают на чертеже сплошной тонкой линией и указывают радиус галтели (рисунок 4).
Так как на отливках не должно быть острых углов (они являются концентраторами напряжений и затрудняют получение четкого контура отливки), все острые кромки округляют радиусами, размер которых не превышает 3-5 мм. Эти радиусы называются литейными и обозначаются на чертеже буквой r (рисунок 4).
Рисунок 4 - Галтели и литейные радиусы
1.7 Разработка эскиза стержня
В литейной форме стержень должен сохранять устойчивое положение. Для его закрепления в форме должны быть предусмотрены углубления, в которые устанавливается стержень. Чтобы получить в форме эти углубления, на моделях отливок делают выступы (знаки). Для удобства изготовления форм и стержней, а также для сборки форм знаковые части моделей имеют уклоны. Стержни в литейной форме могут находиться в вертикальном и горизонтальном положениях. Стержни и их знаки изображают в масштабе чертежа сплошной тонкой линией и в разрезе штрихуют только у контурных линий. На рисунке 5 показаны гори-зонтальный и вертикальный стержень: L – рабочая длина стержня; D - диаметр стержня; а – длина знака горизонтального стержня; hв – высота верхнего знака вертикального стержня; hн – высота нижнего знака; - уклон нижнего знака; - уклон верхнего знака. Назначение размеров уклонов знаков стержней приведены в таблицах 10, 11,12.
Таблица 10 - Длина знака горизонтального стержня
Диаметр стержня, D, мм |
Длина знака а при длине стержня, мм |
||||||
До 40 |
Св.40 до 63 |
Св.63 до 100 |
Св.100 до 160 |
Св.160 до 250 |
Св.250 до 400 |
Св.400 до 630 |
|
До 25 |
20 |
25 |
30 |
35 |
- |
- |
- |
Св.25 до 40 |
20 |
25 |
30 |
35 |
45 |
50 |
75 |
Св.40 до 63 |
20 |
25 |
35 |
40 |
50 |
60 |
75 |
Св.63 до 100 |
20 |
25 |
35 |
45 |
55 |
65 |
85 |
Св.100 до 160 |
35 |
40 |
35 |
50 |
60 |
75 |
95 |
Св.160 до 250 |
35 |
40 |
40 |
50 |
65 |
80 |
100 |
Св.250 до 400 |
40 |
40 |
45 |
60 |
75 |
85 |
110 |
а |
б |

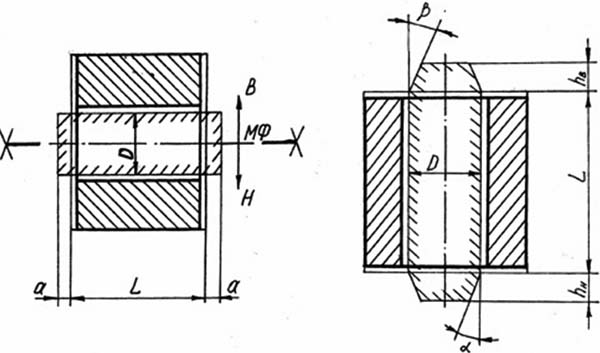

Рисунок 5 – Горизонтальный (а) и вертикальный (б) стержни
на чертеже элементов литейной формы
Таблица 11 - Высота нижних вертикальных знаков
Диаметр стержня D, мм |
Высота знака hн при длине стержня, мм |
|||||
до 40 |
св.40 до 63 |
св. 63 до 100 |
св. 100 до 160 |
св. 160 до 250 |
св. 250 до 400 |
|
До 25 |
20 |
30 |
30 |
30 |
- |
- |
Св.25 до 40 |
20 |
30 |
30 |
30 |
50 |
60 |
Св. 40 до 63 |
25 |
35 |
35 |
35 |
40 |
60 |
Св.63 до 100 |
25 |
35 |
35 |
35 |
40 |
50 |
Таблица 12 - Уклоны знаков вертикальных стержней
Высота знака, Hв или hн, мм |
Уклоны знака, град |
|
|
|
|
До 30 |
10 |
15 |
31-50 |
7 |
10 |
51-80 |
6 |
8 |
81-120 |
6 |
8 |
121-180 |
5 |
6 |
181-250 |
5 |
6 |
251-315 |
5 |
6 |
