6.2.3 Ringing
(R) Ringing – посылка вызова (ПВ)
Эта функция используется при индукторном способе посылки вызова, при котором подается сигнал напряжением 80-100 В и f = 25 Гц. От этого переменного тока работает обычный поляризованный звонок в телефонном аппарате.
Реализуется посылка вызова с использованием электромеханических контактов герконовых реле, через которые подключается генератор вызывных сигналов и отключается абонентская линия от станционных устройств. Схема использования электромеханических контактов для ПВ показана на рис.6.9.
Рис.6.9 Схема использования электромеханических контактов для ПВ
Реле посылки вызова управляется от УУ МААЛ. Периодичность посылки вызова задается УУ(1с – сигнал, 4 с – пауза).
Возможен тональный способ посылки вызова, при котором в телефонный аппарат передается сигнал напряжением 5 В и f = 425 Гц. Этот способ посылки вызова возможен в телефонный аппарат, где вместо поляризованного звонка используется ТВУ (пьезоэлектрический излучатель).
6.2.4 Supervision
(S) Supervision – контроль за состоянием шлейфа
Контроль за состоянием абонентской линии необходим для опознавания сигналов: вызов станции, ответ и отбой абонента, набор номера при шлейфном способе.
Сигналом вызова станции (сигнал отбоя) является замыкание цепи постоянного тока через телефонный аппарат вызывающего абонента при снятии им микротелефонной трубки.
Сигналом ответа абонента служит изменение сопротивления телефонного аппарата вызываемого абонента по переменному току при снятии им микротелефонной трубки.
Состояние шлейфа абонентской линии определяется по изменению тока питания абонентской линии. Это изменение воспринимается ключевой схемой (точка сканирования), показанной на рис.6.10.
Рис.6.10 Схема контроля за состоянием шлейфа
При разомкнутом шлейфе U = 0 в точке сканирования, при замыкании шлейфа потенциал в этой точке передается в УУ МААЛ.
6.2.5 Coding
(C) Coding – кодирование
На передаче: кодирование – кодер.
На приеме: декодирование – декодер.
Совместная схема – кодек (показан на рис.6.11).
Рис.6.11 Схема кодирования и схема дифсистемы
Перед кодеком ставится ФНЧ с f среза 3,4 кГц, представленный на рис.6.12.

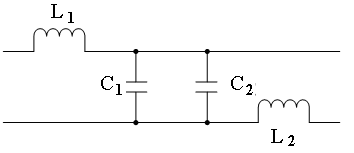

Рис.6.12 Фильтр нижних частот
ФНЧ необходим для выделения низкочастотной составляющей на приемном конце разговорного тракта и предотвращения проникновения токов с частотами, лежащими выше f среза фильтра, на передающем конце, устраняя этим искажения за счет возможного проникновения комбинационных частот.
Кодеки обычно делают групповыми, то есть один на 8(16) абонентских линий. Групповой кодек показан на рис.6.13.
Рис.6.13 Групповой кодек на 8(16) абонентских линий
6.2.6 Hybrid
(H) Hybrid – дифсистема
Служит для разделения цепей передачи и приема, а также для перехода от 2-хпроводной абонентской линии на 4-хпроводный тракт ИКМ. Дифсистема необходима для предотвращения попадания сигнала с выхода АК на вход, и наоборот. Для согласования с абонентской линией в дифсистему включается балансный контур (БК), который обычно представляет собой RC-цепочки.
В некоторых системах используется электронная дифсистема на операционных усилителях и с автоматической настройкой БК для повышения качества связи (дорого).
