4. Планирование производства работ

В этом разделе технологической карты разрабатывается график производства работ, рассчитывается потребность в рабочих кадрах и материально-технических ресурсах.

4.1. Ведомость объёмов работ по постройке трубы

График производства работ разрабатывается на весь комплекс (номенклатуру) работ по сооружению трубы.

Номенклатура (перечень) и объёмы работ определяются по укрупнённым показателям, приведённым в приложении 2, и приводятся в пояснительной записке в виде ведомости объёмов работ (табл. 4.1).

Таблица 4.1

Ведомость объёмов работ по постройке прямоугольной трубы ПЖБТ-4

Вид работ

Ед.

изм.

Объёмы работ

на 1 м

трубы

на трубу

на 2

оголовка

всего

Рытьё котлована экскаватором

м3

8,2

311,6

216

528

Зачистка котлована вручную

м3

0,8

30,4

21,6

52

Устройство подготовки под фундаменты

м3

0,5

19

25,2

44,2

Монтаж фундаментов

м3

3,7

140,6

40,6

181,2

Засыпка пазух котлована с послойным уплотнением грунта

м3

528 – (44,2+181,2) = 302,6

303

Монтаж блоков оголовков

м3

32,4

32,4

Монтаж звеньев трубы

м3

5,4

205,2

205,2

Гидроизоляция трубы (с заделкой швов)

м2

11,8

448,4

126,6

575

Устройство бетонных лотков в пределах оголовков (щебеночная подготовка и бетонирование)

м3

9,8

9,8

Засыпка трубы

м3

2,4

91,2

158

250

Объёмы подготовительных, транспортных и других вспомогательных процессов в курсовой работе условно не учитываются.

4.2. Расчёт и построение графика работ

Продолжительность отдельной (i-ой) работы ti (в рабочих днях) определяется делением трудоёмкости Ti, человеко-дней, на состав звена Nзв, человек, и число смен в день Ксм (1, 2 или 3 смены):

ti = Ti / Nзв Ксм. (4.1)

Трудоёмкость работ определяется по укрупнённым показателям [3, 10] (приложение 5) в табличной форме (табл. 4.2).

В курсовой работе состав и число исполнителей принимается по ЕНиР [15, 16], (приложение 5).

Таблица 4.2

Ведомость трудовых затрат по строительству водопропускной трубы

Наименование работы

Ед.

изм.

Объём

работы

Звено по ЕНиР,

чел.

Затраты труда,

чел.-дн.

на ед.

всего

Рытьё котлована под фундамент трубы экскаватором

м3

528

1

0,035

18,5

Зачистка дна котлована до проектных отметок вручную

м3

52

1

0,3

15,6

Устройство песчано-гравийной (щебёночной) подготовки под фундаменты

м3

44,2

3

0,21

9,3

Монтаж блоков сборных фундаментов трубы

м3

181,2

3

0,413

74,8

Засыпка пазух котлована бульдозером с послойным уплотнением грунта (486 – 181)

м3

303

2

0,1

30,3

Монтаж блоков оголовков

м3

32,4

4

0,18

5,8

Монтаж звеньев трубы

м3

205,2

4

0,567

116,35

Устройство бетонных лотков в пределах оголовков

м3

9,8

3

0,5

4,9

Заделка швов и устройство гидроизоляции

м2

575

4

0,1

57,5

Засыпка трубы

м3

250

4

0,05

12,5

Итого:

345,6

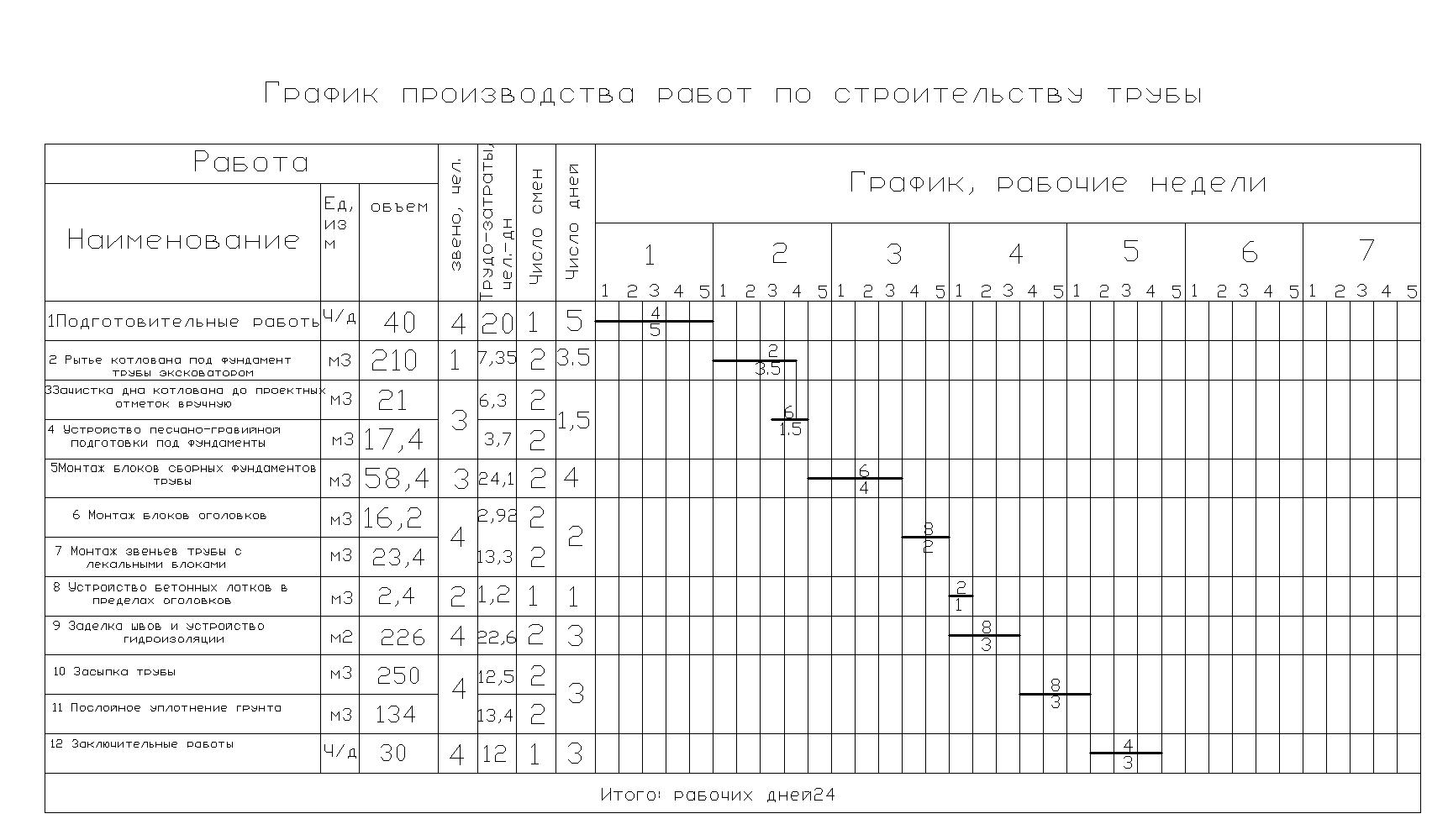

Форма графика производства работ показана в табл. 4.3.

Продолжительность работ на графике показывают горизонтальными линиями. Над каждым отрезком, соответствующим продолжительности работы, проставляют количество рабочих в день, занятых на этой работе. Эти данные необходимы для построения эпюры движения рабочей силы, которая дополняет график производства работ.

4.3. Технико-экономические показатели

В технологической карте определяются следующие технико-экономические показатели:

– трудозатраты на весь объём работ;

– трудозатраты на измеритель конечной продукции;

– выработка на один человеко-день в единицах конечной продукции;

– продолжительность строительства (выполнения работ).

В курсовой работе нормативная трудоёмкость, чел.-дн, принимается по ведомости трудовых затрат (табл. 4.2).

Проектная (плановая) трудоёмкость работ определяется по графику:

QПЛ = Σ(Ni ti), (4.2)

Ni – число рабочих в день, занятых на i–ой работе; ti – продолжительность i-ой работы по графику, дней.

Трудоёмкость единицы продукции измеряется по конечному измерителю: в м3 бетона/железобетона (чел.-дн / м3); в метрах законченного сооружения (чел.-дн./ м) и т.д.:

– нормативное значение: q = Q/V, (4.3)

– плановое значение: q = QПЛ / V, (4.4)

где Q; QПЛ – трудоёмкость работ соответственно нормативная и плановая, чел.-дн; V – объём конечной продукции, подсчитанный в соответствующих единицах измерения.

Показатель выработки на одного рабочего в день является величиной, обратной величине q:

W = 1/q. (4.5)

Продолжительность работ принимается по графику.

Значения технико-экономических показателей приводятся на листе чертежей в виде таблицы (табл. 4.4).

Таблица 4.4

Технико-экономические показатели технологической карты

Показатель

Единица измерения

Значение показателя

нормативное

плановое

Трудоёмкость работ на трубу

чел.-дн.

345,6

Трудоёмкость работ на 1 м3 сборного бетона/ железобетона

чел.-дн./м3

345,6/(181,2+

32,4+205,2) =

0,825

Выработка на 1 человека в день

м3/чел.-дн.

1,21

Продолжительность строительства трубы

смен.

345,6/10 =

34,56

Примечание: плановые значения показателей рассчитываются по графику.

Таблица 4.3.

4.4. Потребность в материально-технических ресурсах

В этом разделе технологической карты рассчитывается потребность в материальных и технических ресурсах для выполнения рассматриваемого комплекса работ. К ним относятся: основные материалы, полуфабрикаты, строительные детали и элементы конструкций; машины, оборудование, механизированный инструмент, инвентарь и приспособления.

В пояснительной записке должны быть приведены: ведомость потребности в материальных ресурсах (табл. 4.5) и ведомость потребности в технических ресурсах (табл. 4.7).

При составлении технологических карт источником для подсчёта потребности в ресурсах служат спецификации сборных конструкций, входящие в состав проектно-сметной документации, а также нормы, приводимые в сборниках «Общие производственные нормы расхода материалов в строительстве». Нормы потребности в материальных ресурсах при строительстве труб содержатся в Сборнике 14. «Монтаж сборных и устройство монолитных железобетонных и бетонных конструкций мостов и труб».

Таблица 4.5

Ведомость потребности в основных конструкциях и материалах

Наименование

Марка

Единица

измерения

Количество

на трубу

Сборные железобетонные блоки оголовков

58; 59

шт./ м3

8/32,4

Прямоугольные звенья трубы

сечением 4х2,5 м

95; 102

шт/м3

38/205,2

Фундаментные бетонные блоки

м3

181,2

Цементный раствор 0,03(32,4+205,2+181,2)

М200

м3

12,564

Гравийно-песчаная смесь

м3

44,2

Щебень (50% объёма лотков)

м3

4,9

Бетон

В20

м3

4,9

В курсовой работе также приводится перечень машин и оборудования, в том числе инструмента и инвентаря, необходимых для выполнения всего списка работ, указанных в календарном графике. Состав комплекта машин (типы и модели машин, их количество и назначение) устанавливается на основе табл. 3.2 и приложений 3 и 4. Перечень инструмента и приспособлений принимается по табл. 4.6.

Таблица 4.6

Нормокомплект инструмента для строительства сборных труб

Наименование

Марка,

ГОСТ

Количество

на бригаду

Лопата копальная

Лопата подборная

Лом

Топор плотничий

Молоток

Пила-ножовка

Уровень длиной 1 м

Рулетка металлическая

Нивелир

Рейка для нивелира

Конопатка стальная

Кельма (мастерок)

Нож для раскроя ткани

Ёмкость для битумного лака

Ёмкость для воды

Растворный ящик

ЛКО-1

ЛП-1

ЛО

1399-85

11042-85

979-90

941687

РС-20

11618-84

3

3

2

3

3

2

2

2

1

2

4

4

1

4

2

4

Кроме подбора комплекта машин, оборудования и вспомогательных средств, обеспечивающих выполнение основных работ комплексно-механизированным способом, необходимо на основе табл. 4.5 определить потребность в инструментах с учётом численности бригады и звеньев рабочих.

Потребность в машинах, оборудовании, приспособлениях и инструменте приводится в пояснительной записке в виде таблицы (табл. 4.7).

Таблица 4.7

Машины, оборудование, инструменты и приспособления

Наименование

Марка

(индекс)

Техническая характеристика

Количество, шт.

Назначение

1. Монтажный кран гусеничный

ДЭК-251

Стрела – 14 м; грузоподъёмность – 25 т

1

Монтаж конструкций

2. и т. д.

4.5. Решения по технике безопасности при производстве работ

В соответствии с указаниями СНиП [12] в технологической карте приводятся решения по технике безопасности при выполнении проектируемых работ.

Состав и содержание решений (указаний) по технике безопасности должны соответствовать требованиям СНиП 12-03-2001 [17], СНиП 13-04-2002 [18], а также действующих Ведомственных правил по технике безопасности при производстве строительно-монтажных работ.

Контрольные вопросы

1. Из каких разделов состоит типовая технологическая карта на строительные процессы?

2. Какие задачи планирования строительства решаются в технологических картах?

3. Что представляет собой технологический график и как его разрабатывают?

4. Как определяется продолжительность отдельных технологических процессов и как они увязываются с другими процессами?

5. Как определяется число исполнителей для выполнения процессов и всего комплекса работ?

6. Как при составлении графика работ определяется потребность в материально-технических ресурсах?

7. Как разрабатывается график движения рабочей силы и для чего он необходим?

8. Какие технико-экономические показатели рассчитываются при составлении технологической карты и каково их назначение?

9. Как определяются нормативные и плановые значения трудоёмкости работ?

10. Как рассчитываются нормативные и плановые значения показателя выработки на одного рабочего в день?

Оформление курсовой работы

Курсовая работа оформляется в виде пояснительной записки (объёмом 25–30 страниц текста, включая таблицы и рисунки) и одного листа чертежей (формат А1).

Пояснительная записка должна иметь обложку, титульный лист, задание на бланке кафедры и состоять из оглавления, введения, основного текста с разбивкой на разделы и подразделы и библиографического списка, включающего названия фактически использованных литературных источников.

Введение рекомендуется составлять после выполнения основных разделов проекта и анализа (оценки) выполненной автором работы. В введении следует изложить цели и задачи курсовой работы, способы их достижения, перечень и основное содержание основных разделов и особенности работы, если они имеются.

В основных разделах пояснительной записки должны быть установлены (определены) и проанализированы исходные данные, приведены пояснения к принимаемым решениям, расчётные формулы, соответствующие вычисления, таблицы, рисунки, графики, необходимые выводы и т.д. В пояснительной записке должны быть освещены вопросы технологии, механизации, организации работ, требования по контролю качества и технике безопасности. Все разделы и страницы текста, а также таблицы и рисунки должны быть пронумерованы. Рисунки и таблицы должны иметь названия.

Графическая часть курсовой работы оформляется в виде одного листа чертежей формата А1, на который выносится эскизная схема трубы с основными размерами и маркировкой элементов, монтажная схема тела трубы с указанием монтажных номеров элементов, монтажных стоянок и маршрута движения крана. Также на листе чертежей помещают грузо-высотную характеристику монтажного крана, календарный план производства работ с графиком движения рабочей силы, таблицы, показывающие потребность в основных материалах, машинах и оборудовании и технико-экономические показатели проекта.
