3. Расчет интенсивности телефонной нагрузки

Интенсивность телефонной нагрузки - это основной параметр, кото­рый определяет объем всех видов оборудования АТС (коммутационного, линейного, управляющего). Поэтому расчет возникающей и входящей от других АТС телефонной сети нагрузок, распределение их по направ­лениям и ступеням искания проектируемой станции является очень важной задачей.

Для определения интенсивностей нагрузок, поступающих на все пучки соединительных устройств проектируемой АТС, необходимо знать функциональную схему этой станции, схему организации связи (струк­туру телефонной сети), емкости и типы действующих АТС.

3.1. Расчет возникающей нагрузки

Возникающую нагрузку создают вызовы (заявки на обслуживание), поступающие от абонентов (источников) и занимающие на некоторое время различные соединительные устройства станции.

Согласно ведомственным нормам технологического проектирования (ВНТП 112-79) [3]¹ следует различать три категории (сектора) ис­точников: народнохозяйственный сектор, квартирный и таксофоны. При этом интенсивность местной возникающей нагрузки может быть определена, если известны следующие ее основные параметры:

N_HX, N_k и N_t - число телефонных аппаратов народнохозяйственного сектора, квартирного сектора и таксофонов;

С_НX, C_k, С_т - среднее число вызовов в ЧНН от одного источ­ника i-й категории;

Т_НX, Т_к, T_t - средняя продолжительность разговора абонентов i - категории в ЧНН;

Р_р - доля вызовов, закончившихся разговором.

Структурный состав источников, т.е. число аппаратов различных категорий определяется изысканиями, а остальные параметры (C_j, T_j, Р_р) - статистическими наблюдениями на действующих АТС дан­ного города.

При отсутствии статистического учета интенсивность возникающей на станции местной нагрузки рекомендуется рассчитывать по средним значениям C_j, T_j, Р_р [3] , приведенным в табл. 3.1.

Таблица 3.1

Средние значения основных параметров нагрузки

Количество жителей населенного пункта	Категории источников						Pp
	Квартир- ный сек- тор		Народно- хозяйст- венннй сектор		Таксо- фоны
	Ск	Тk.c	СНX	ТНХ,c	Ст	ТТ,c
При числе абонентов квартирного сектора до 65%
До 20 тыс. человек	0,9	100	3,1	80	6	110	0,5
От 20 до 100 тыс. чел.	1,1	110	3,5	85	8	110	0,5

Окончание табл. 3.1

Количество жителей населенного пункта	Категории источников						Pp
	Квартир- ный сек- тор		Народно- хозяйст- венннй сектор		Таксо- фоны
	Ск	Тk.c	СНX	ТНХ,c	Ст	ТТ,c
При числе абонентов квартирного сектора до 65%
От 100 до 500 тыс. чел.	1,1	110	3,6	85	10	110	0,5
Свыше 500 тыс. чел.	1,1	110	4,0	85	10	110	0,5
При числе абонентов квартирного сектора свыше 65%
От 20 до 100 тыс. чел.	1,2	140	2,4	90	8	110	0,5
От 100 до 500 тыс. чел.	1,2	140	2,7	90	10	110	0,5
Свыше 500 тыс. чел.	1,2	140	3,3	90	10	110	0,5

ПРИМЕЧАНИЕ. В табл. 3.1 неучтена нагрузка, создаваемая по заказно-соединительным линиям (ЗCЛ); т.е. исходящая междугородная нагрузка.

Интенсивность возникающей местной нагрузки (в АТCЭ 220 это наг­рузка на входе ступени группового искания) источников i-й катего­рии, выраженная в эрлангах, определяется формулой

, (3.1)

где t_i - средняя продолжительность одного занятия, с:

. (3.2)

Продолжительность отдельных операций по установлению связи, входящих в формулу (3.2), принимают следующей:

время слушания сигнала ответа станции t_co = 3 с;

время набора n знаков номера с дискового ТА n t_H =1,5 n, c;

время набора n знаков номера с тастатурного ТА nt_H =0,8n,c;

время посылки вызова вызываемому абоненту при состоявшемся раз­говоре t_ПВ = 7-8 с;

время установления соединения t_y с момента окончания набора номера до подключения к линии вызываемого абонента зависит от вида связи, способа набора номера и типа станции, в которую включена требуемая линия. Если исходящая связь от дискового ТА направляет­ся к ДП АТС, то t_y = 1,5 с, а при связи со станцией с програм­мным управлением или координатной - t_y = 3 с. В случае набора номера с тастатурного ТА для исходящей связи к АТС любого типа Ц = 3 с. Для внутристанционной связи всегда t_y =0,5 с.

Так как при наборе номера с дискового ТА величина t_y имеет различные значения (t_y = 0,5; 1,5; 3,0 с), а распределение нагрузки по направлениям неизвестно, то, не делая большой погреш­ности, при расчете по формуле (3.2) можно принять:

t_у = 1,5 с, если на существующей сети емкость ДШ АТС составля­ет больше 50%,

t_y = 2,0 с - в противном случае.

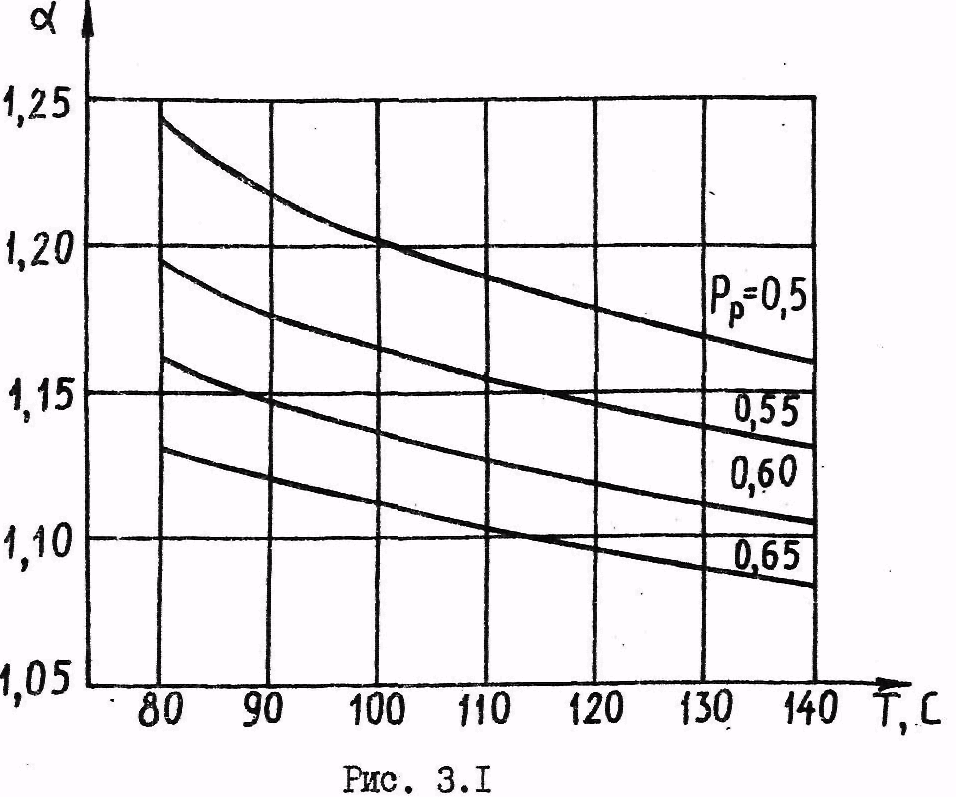

Коэффициент α_j учитывает продолжительность занятия приборов вызовами, не закончившихся разговором (занятость, неответ вызы­ваемого абонента, ошибки вызывающего абонента). Его величина в основном зависит от средней длительности разговора Т_i и доли вызовов, закончившихся разговором Р_p , и определяется по графику рис. 3.1.

Таким образом, возникающая на входе ступени ГИ местная нагруз­ка от абонентов различных категорий, включенных в проектируемую станцию, определяется равенством

У''_n=У_НХ+У_К+У_Т , (3.3)

(где индекс n - номер проектируемой станции), слагаемые которой рассчитываются по формулам (3.2) и (3.1) путем подстановки значе­ний входящих в них величин.

Если на ступени АИ образовано несколько g_саи равновеликих сек­ций с одинаковым структурным составом источников, то поступающая на ступень ГИ нагрузка от каждой секции

. (3.4)

Однако вследствие стандартной конструкции стативов ступени абонентского искания, допустимой емкости AM и емкости абонентских секций, а также исходя из конкретных данных о емкости станции в перспективе, организация равновеликих секций не всегда бывает це­лесообразной.

Напомним, что общее число источников в секции не должно превы­шать 3904, т.е. максимально 61 абонентский модуль по 64 АЛ в каж­дом. Емкость модуля, а следовательно, емкость и нагрузка абонен­тской секции может быть снижена путем уменьшения числа включаемых в модуль АЛ до 56, 48, 40 или 32 (в кассету AM 64 устанавливаются не все платы).

Следует заметить, что в опорных АТСЭ предусмотрена возможность организации сотенных или тысячных выделенных групп учрежденческих абонентов (не более четырех групп). Связь между абонентами в пре­делах выделенных групп осуществляется по сокращенной нумерации; абоненты, имеющие право внешней связи, должны иметь кроме сокра­щенного полный номер ГТС; исходящая связь производится путем на­бора однозначного индекса выхода (цифра 9).
