2.2. Структурная схема станции атсэ 210

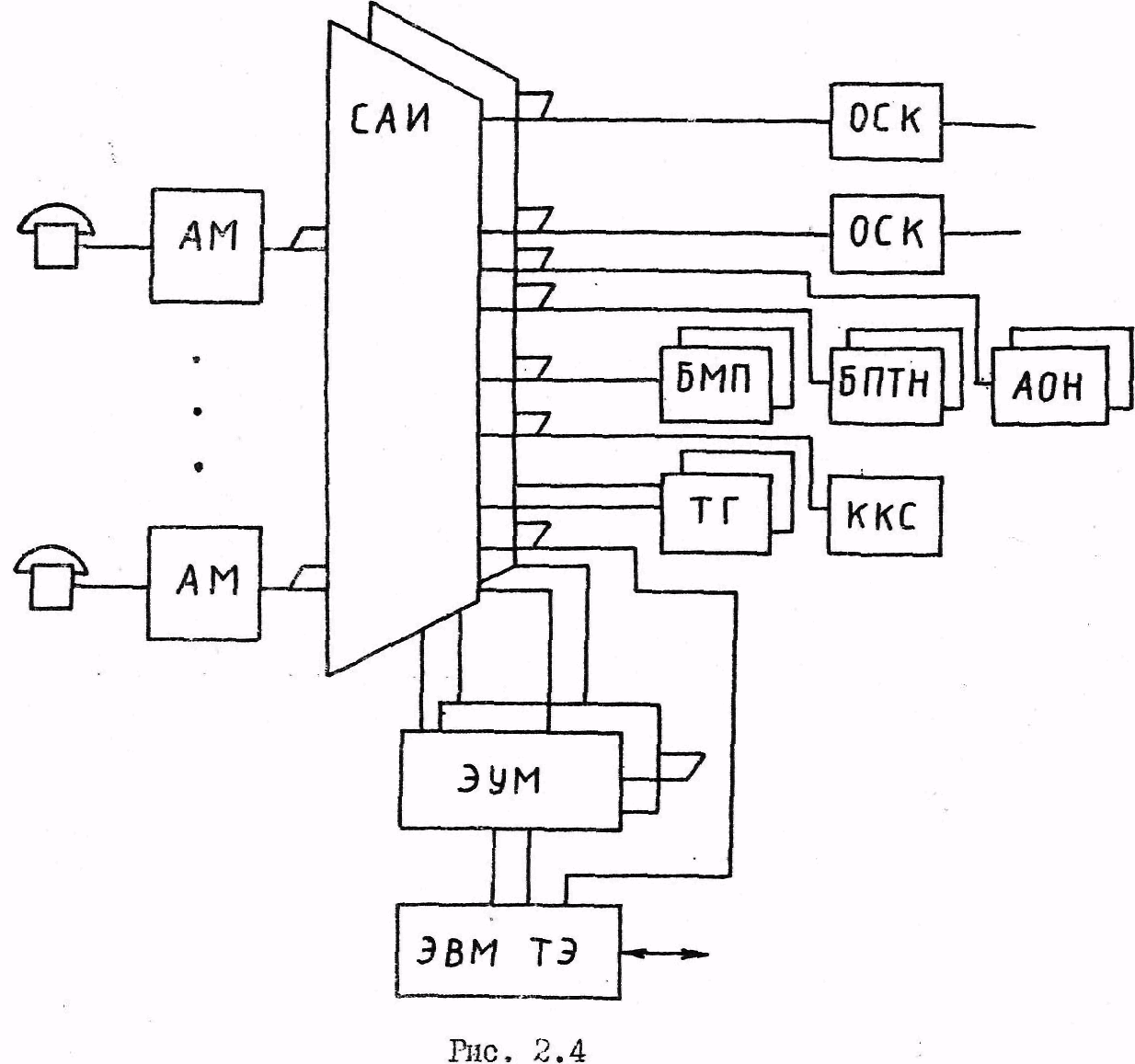

Структурная схема станции АТСЭ 210 представлена на рис. 2.4. Аналогично системе АТСЭ 220 в АТСЭ 210 можно выделить четыре ос­новных части (см. п. 2.1). Отличие состоит в том, что КП АТСЭ 210 содержит только ступень АИ и в нее включаются все станционные комп лекты и абонентское оборудование станции. В АТСЭ 210 блоки УУ: БУСАИ, БОКС, БЛС, М, БР, БЦЗУ и БС, входящие в состав АТСЭ 220, -объединены в одну дублированную электронно-управляющую машину (ЭУМ) обслуживания вызовов, осуществляющую установление соединений.

Все остальные станционные комплекты и абонентские модули иден­тичны по построению комплектам АТСЭ 220 и выполняют те же функции.

Следует заметить, что замена сети микро-ЭВМ, используемой в АТСЭ 220, на одну дублированную ЭУМ в АТСЭ 210, с одной стороны, обеспечивает более экономичное использование программной памяти при обслуживании вызовов на небольших станциях, с другой, - применение одной приводит к ограничению емкости станции, и поэтому АТСЭ 210 предназначена для работы в качестве оконечной станции малой и сродной емкости.

2.3. Процесс установления соединения

При снятии абонентом микротелефонной трубки в соответствующем АК абонентского модуля, в который включена АЛ данного абонента, фиксируется изменение состояния шлейфа АЛ аппаратными средствами. Этот сигнал поступает в УУ AM, которое формирует необходимую ин­формацию и передает ее в БУСАМ. В результате взаимодействия БУСАИ, М, БР я БЦЗУ подготавливается свободный регистр для приема номер­ной информации, проключается соединительный тракт через САИ и ГИ между АЛ вызывающего абонента и ТГ, из которого посылается зуммер "ответ станции",

После обнаружения первого размыкания шлейфа АЛ (абонент начал набирать номер) ТГ отключается, но при этом временной интервал, по которому осуществлялась подача тонального сигнала, отмечается по-прежнему занятым до входа ступени Ш.

Цифры номера транслируются по 16-му временному каналу из УУ АМ в БУСАИ, а из него по ОШС в БР, где анализируются и накапливаются. БР по принятому необходимому числу цифр номера определяет виц тре­буемого соединения (внутристанционное, междугородное, к какому ти­пу станции сети ДШ, АТСК и т.д.).

После получения информации, достаточной для установления соеди­нения на АТСЭ 200, при внутристанционной связи БУСАИ и М проключают разговорный тракт в сторону вызываемого абонента, а при исходя­щей связи М проключают соединительный тракт через ступень ГИ между закрепленными каналами за вызывающим абонентом на входе ступени ГИ с каналами ИКМ линии нужного направления, при этом обеспечивается необходимая сигнализация абонентам.

При входящей связи информация от встречной АТС по СЛ поступает через ОСК в БР, который использует, если это требуется, БМП. Даль­нейший процесс установления соединения к вызываемому абоненту осу­ществляется аналогично исходящему соединению, но в обратном поряд­ке.

В этом разделе алгоритм установления соединения описан в самом общем виде, в действительности в процессе обслуживания вызова про­исходит многократный межмашинный обмен между микро-ЭВМ, поскольку каждая из них выполняет ограниченный набор функций по удовлетворе­нию заявок от абонентов.

Более подробно работа всех блоков УУ по установлению различных видов соединений изложена в [2] .
