6. Комплектация и размещение оборудования

Основной комплектующей единицей оборудования АТСЭ 200 являются двусторонние печатные платы о металлизированными отверстиями стан­дарта "Европа" размером 233,4x160 мм и 233,4x380 мм. Последние ис­пользуются для монтажа абонентских комплектов.

Платы размещаются и монтируются при помощи разъемов в кассетах. Кассета состоит из заднего и переднего рельсов, боковых панелей, направляющих к тыльной части, выполненной на объединительной пла­то дополнительной проводкой с накруточным соединением. Бывают оди­нарные и сдвоенные кассеты. Объединительные платы сдвоенных кассет соединены друг с другом проводкой. Платы запираются в кассете, но при необходимости легко и быстро вынимаются с помощью ключа и зам­кового отверстия, находящегося на лицевой панели каждой платы. Наиболее тяжелые блоки, например источники питания, закрепляются на кассете винтами.

Габариты кассет: высота 266 и 532 мм, ширина - 526 мм, глуби­на 200 и 420 мы.

Кассеты размещаются и монтируются в стативах. Каркас статива состоит из алюминиевых профилей. На правой и задней стенках ста­тива имеются места для кабелей. К левой стороне статива прикреп­ляются три шипы: питания, заземления и сбора аварийных сигналов.

Для поддержания температурного режима в стативах образовано мно­жество косых воздухопроводов, по которым воздух, поступающий сни­зу лицевой стороны статива, поднимаясь вверх под утлом к задней его стороне, обтекает и, следовательно, охлаждает все установлен­ные на нем приборы.

Габариты стативов: высота - 2,6 м (для АТСЭ 210 имеется моди­фикация - 2,2 м), ширина 600 мм, глубина 225 и 450 мм. Стативы АТСЭ 220 монтируются в рядах.

Комплектация стативов и рядов осуществляется по определенным правилам, учитывающим минимум затрат, удобство монтажа с помощью стандартных кабелей заводского изготовления, оборудованных разъе­мами, и обеспечение возможности расширения емкости станции.

А ТСЭ 220 состоит из транзитной части (ступени ГО) и нескольких абонентских секций (в зависимости от емкости станции).

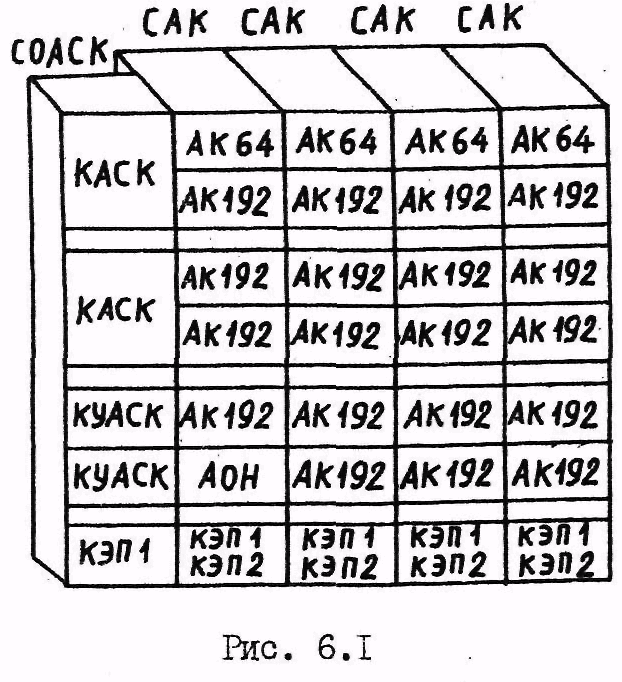

Оборудование абонентской секции с устройствами управ­ления (максимально 5 стати­вов, 3904 АК) размещаются в отдельном ряду (рис. 6.1), комплектация которого приве­дена в табл. 6.1.

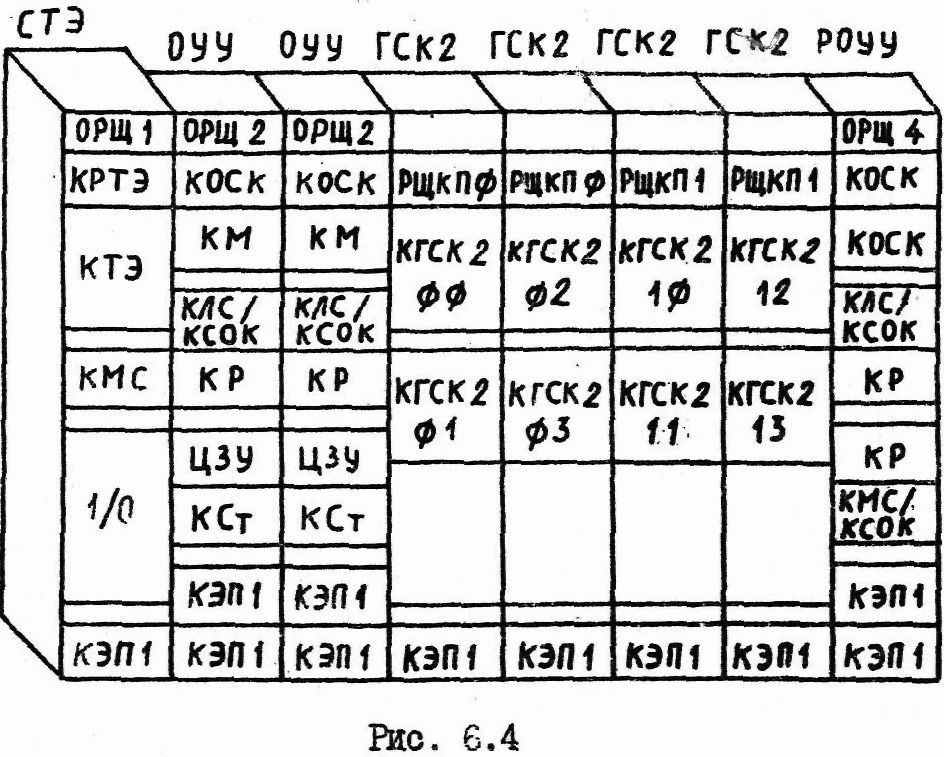

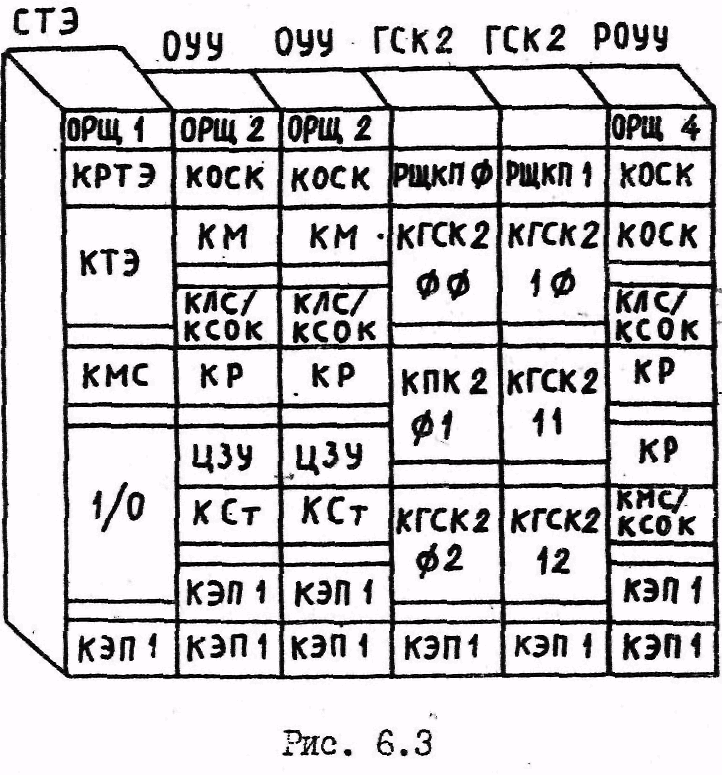

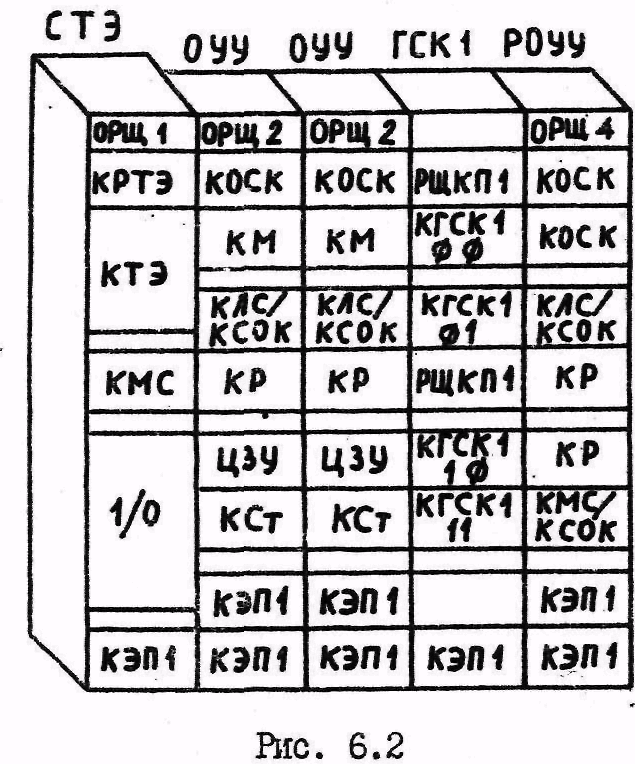

Стативы транзитной части (ступени ГИ) размещаются в одном ряду; если станция большой емкости, то - в нескольких рядах. На рис. 6.2, 6.3 и 6.4 приведены примеры размещения рассмат­риваемой части оборудования для коммутационного поля 128, 192 и 256 линий ИКМ соответственно.

Описание стативов и кассет приведено в табл. 6.2. Размещение оборудования на стативах и в автозале рассмотрим на примере АТСЭ 5. Так как 6000 АЛ, включенных в станцию, мы раз­делили на две абонентские секции по 3000 номеров с последующим их расширением до полной емкости (3904 АЛ), то на станции будет два ряда стативов (рис. 6.I).

Чтобы получить абонентскую секцию в 3000 АК, необходимо уста­новить в кассеты стативного ряда 45 абонентских модулей (45 АМ) в каждом по 64 АК, один AM на 56 АК народнохозяйственного и квар­тирного секторов и два модуля таксофонов (AM с дополнительными функциями) по 32 АК.

Таблица 6.1

Комплектация стативного ряда абонентской группы

Название и компоновка стативов и кассет	Сокращенные обозначения стативов и кассет
	в пособии	фирмы
Статив обработки абонентской сигнали- зации и коммутации включает в себя:	СОАСК	SSE
дублированные кассеты абонентской ступени коммутации на 96 ИКМ линий;	КАСК	SSWR
дублированные кассеты управления абонентской ступенью коммутации.	КУАСК	SSUR
Кроме ЭШ управления, устройств сопряжения и обмена сообщениями, в каждую кассету включено устройство конференц-связи; кассету электропитания с двумя блоками ЭП	КЭП I	PWR1
Каждая дублированная группа АСК обс­луживается собственными недублиро- ванными источниками питания Потребляемая мощность стативом 490 Вт Статив абонентских комплектов включа- ет в себя: дополнительную кассету АК, которая содержит 64 АК Ц AM) с дополнитель- ными функциями, генератор вызывного тока для 1024 абонентов, устройство проверки АЛ; пять кассет АК по 192 АК (3 AM) в каждой. Первый статив САК содержит 4 кассеты АК 192 и кассету АОЩ кассета АОН содержит четыре блока Блоки питания статива дублированы Потребляемая мощность стативом 560 Вт	САК АК 64 АК 192 АОН	SE SR64 SR192. AONR

Таблица 6.2

Комплектация стативного ряда ступени ГИ

Название и компоновка стативов и кассет	Сокращенные обозначения стативов и кассет
	в пособии	фирмы
Статив ЭВМ технической эксплуатации. Блоки питания статива дублированы. Потребляемая мощность стативом 500 Вт	СТЭ	ОМЕ

Окончание табл. 6.2

Наименование и компоновка стативов и кассет	Сокращенное обозначение
	в пособии	фирмы
Статив групповой ступени коммутации содержит дублированное КП на 128 линий ИКМ ЭП каждого комплекта КП не дублировано. Потребляемая мощность статавом 600 Вт	ГСК I	GSE 1
Статив групповой ступени коммутации содержат недублированное КП на. 192 линий ИКМ либо 256 входящих и 128 исходящих линий ИКМ ЭП статива не .дублировано. Потребляемая мощность стативом. 600 Вт	ГСК 2	GSE2
Статив основного устройства управления содержит половину минимального состава оборудования устройства управления стан­ции. На каждой станции устанавливается два статива ОУУ. ЭП статива не дублиро- вано, так как устройства дублированы по стативам. Потребляемая мощность стативом 560 Вт	ОУУ	ВСЕ
Статив расширения основного устройства управления. Включает в себя устройства, потребность в которых возрастает с увели- чением нагрузки (регистры, оконечные стан- ционные комплекты, многочастотные приемо- передатчики, комплекты линейной сигнализации) . Потребляемая мощность стативом 530 Вт	РОУУ	СЕЕ
Кассета групповой ступени коммутации на 128 входящих и 64 исходящих линий	КГСК I	GSWR1
Кассета групповой ступени коммутации на 256 входящих и 64 исходящих ИКМ линий	КГСК2	6SWR2
Кассета маркера содержит ЭВМ, генера- тор тональных сигналов и систему тактовой синхронизации	КМ	MR
Кассета регистров содержит 16 регистров, ЭВМ, устройство сопряжения шины сообщений и блок обмена сообщениями	КР	RUR
Кассета центрального ЗУ	ЦЗУ	CMR
Кассета статистики	КСт	STUR
Кассета линейной сигнализации на 16 линий ИКМ	KЛC	LSUR
Кассета оконечных станционных комплектов содержит восемь комплектов	КОСК	ETR
Кассета многочастотной сигнализации со- держит два блока многочастотных приемопере- датчиков и два блока приемников тонального набора	КМС	MFR
Кассета ЭВМ технической эксплуатации	КТЭ	OMCR2
Кассета расширения ЭВМ ТЭ	КРТЭ	OMER

Окончание табл. 6.2

Наименование и компоновка	Сокращенное обозначение
	в пособии	фирмы
Общестанционный распределительный щит	ОРЩ	RDF
Распределительный щит коммутационного поля	РЩКП	SDF
Кассета электропитания Кассета электропитания	КЭП I КЭП 2	PWR1 PWR2

Объем оборудования групповой части АТСЭ 220 складывается:

из стативов, число ко­торых не зависит от емкости станции (один статйв СТЭ и два статива ОУУ);

стативов групповой сту­пени коммутации, число и тип которых определяются величиной КП, т.е. числом ИКМ линий, обслуживаемых станцией. Причем имеется три градации КП: до 128, до 192 и до 256 ИКМ линий;

стативов, число которых зависит от числа регистров, оконечных станционных комп­лектов, многочастотных приемопередатчиков и комплектов линейной сигнализации.

Число ИКМ линий, включаемых в ступень ГИ АТСЭ 220, определяет­ся формулой

, (6.1)

где - суммарное число ИКМ линий между ступенями искания АИ и ГИ АТСЭ 220 и межстанционных ИКМ линий (см. табл. 5.1);

g_i - число блоков линейной сигнализации, регистров, многочастотных приемопередатчиков, линий интерфейса ЭВМ техни­ческой эксплуатации, блоков приемников тонального набора и блоков сигнализации по общему каналу.

Значения величин, входящих в формулу (6.1), но ранее не рас­считанных, определяются следующим образом:

g_ЛС=(V_СЛ/16)+1; g_ИНТ=2+((V_СЛ-24)/32).

Число блоков сигнализации по общему каналу зависит от числа каналов общеканальной сигнализации, подключаемых к станции, и ес­ли таковые имеются, то определяется аналогично g_ЛС.

Для рассматриваемого примера

g_ЛС=(33/16)+1≈4; g_ИНТ=2+(33-24)/32≈3.

Поэтому V_ГИ = 53 + 2 + 7 + 3 + 3 + 1 = 69 ИКМ линий (БПТН и БОКС не используются на станции). Следовательно, на проектируемой станции достаточно установить один статив ГСП с дублированным КП на 128 ИКМ линий.

Число стативов расширения основного устройства управления опре­деляется проверочным расчетом возможности размещения на них всех приборов, необходимых для реализации поступающей на ступень ГИ нагрузки с учетом комплектации стативов ОУУ. Сделаем такой расчет относительно регистров.

На проектируемой станции требуется установить семь блоков, т.е. семь кассет регистров. На двух стативах ОУУ устанавливается по одной кассете. Остальные пять кассет надо разместить на стати­вах РОУУ. Поскольку на одном таком стативе устанавливается две кассеты регистров, то потребуется три статива РОУУ.

Аналогичным расчетом можно убедиться в том, что трех стативов РОУУ достаточно для размещения кассет с другими указанными выше приборами.

План расположения стативных рядов должен обеспечивать удобство эксплуатации, монтажа и рациональное использование площади авто­зала с учетом принятого способа вентиляции.

С этой целью стативные ряды размещаются перпендикулярно сте­нам со световыми проемами. Расстояние между стеной и торцами ря­дов должно быть с одной стороны не менее 35 см, а с другой -120 см.

Расстояние между осями стативных рядов с учетом поддержания температурного режима рекомендуется принимать 200 см. Для удешев­ления монтажа и облегчения расширения емкости станции на многих типах стативов АТСЭ 220 устанавливается общестанционный распреде­лительный щит ОРЩ, представляющий собой кассету с одним рядом разъемов стандарта "Европа" (см. рис. 6.2, 6.3 и 6.4). При добав­лении к ряду нового статива требуется проложить кабель, как пра­вило, лишь между ОРЩ.

Крепление стативов к полу осуществляется с помощью шины высо­той 5 см, которая также служит для компенсации неровностей пола.

В систему входит кабельный желоб, устанавливаемый над рядом стативов. По нему прокладываются как межстанционные кабели, так и кабели, исходящие из ряда стативов. Кабели АЛ и СЛ ИКМ соединя­ются с разъемами, расположенными на лицевой панели данной платы.

Высота автоматного зала от пола до потолка должна быть такой, чтобы над стативами оставалось свободное пространство не менее-0,5 м2.

Общая площадь автозала определяется исходя из потребляемой мощности оборудованием станции и способа вентиляции".

Если вентиляция механическая с охлажденным приточным воздухом, то допустимая тепловая нагрузка составляет 200 Вт/ м2, если же при­точный воздух не охлаждается, то - 100 Вт/ м2.

Потребляемая мощность АТСЭ 200 подсчитывается так: 1000 Вт + 0,9 Вт х число абонентов +40 Вт х число СЛ ИКМ.

Для проектируемой АТСЭ 220 (в расчете на конечную емкость) пот­ребляемая мощность составит 1000+0,9x7800+40x33=9340 Вт. Поэтому площадь автозала с механической вентиляцией и охлажденным приточ­ным воздухом должна быть не менее 9340: 200 ≈ 47 м2.

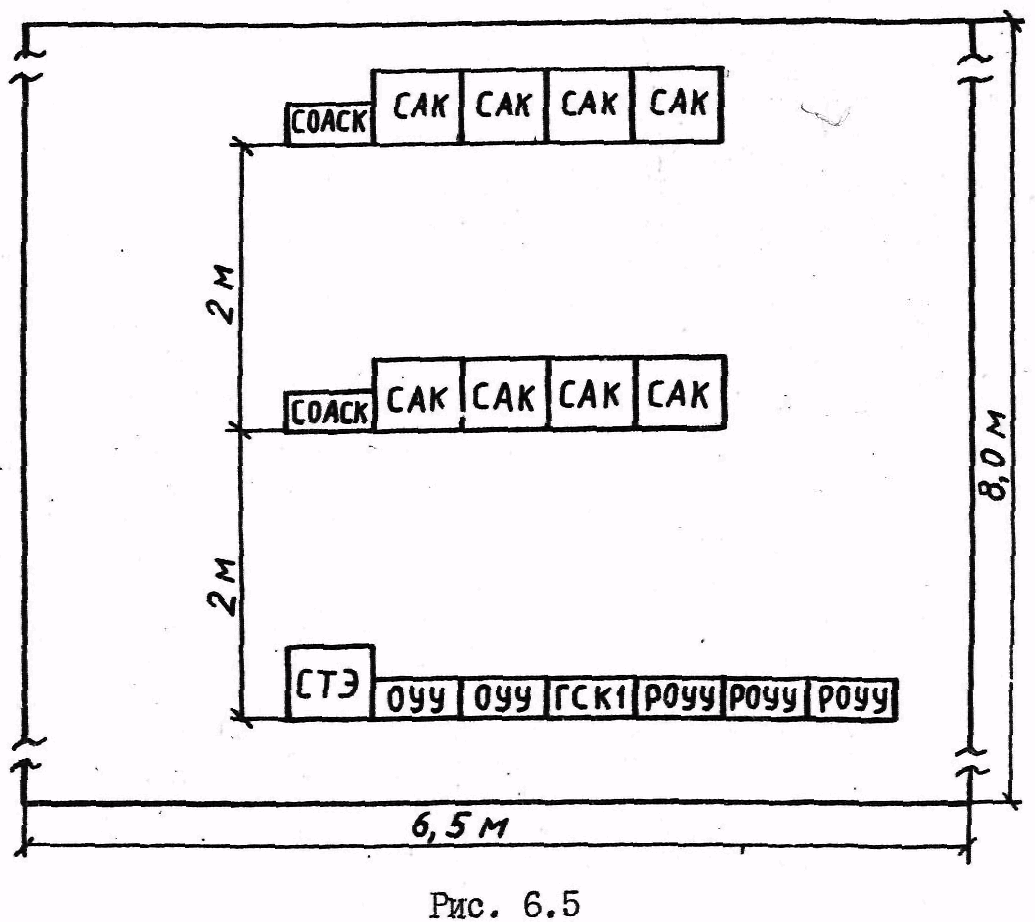

Примерный план размещения оборудования проектируемой АТСЭ при­веден на рис. 6.5.

Все оборудование АТСЭ 210 размещается в одном стативном ряду.

В систему входят четыре типа стативов высотой 2,6 м, перечень которых и компоновка приведены в табл. 6.3.

Таблица 6.3

Комплектация оборудования АТСЭ 210

Наименование и компоновка	Сокращенные обозначения
	в пособии	фирмы
Статив абонентских комплектов. То же, что и в АТСЭ 220	САК	SE
Статна устройства управления. Применяется в АТСЭ 210 емкостью более 1000 номеров. Статив включает в себя КС на 96 ИКМ линии с устройствами управления. Питание статива не дублиро­вано, потому что устройства дублируются по стативам. Потребляемая мощность 400 Вт	СУУ1	CEL
Статив устройства управления. Применяется в станциях емкостью до 1000 номеров. Включает в себя дублированную КС на 32 ИКМ линии с управлением и отдельным питанием для каждой КС. Потребляемая мощность 400 Вт	СУУ2	CES
Статив дополнительных устройств. Включает в себя оконечные станционные комплекты, блоки многочастотной сигнализации (многочастотных приемопередат­чиков) и кассету ЭВМ технической эксплуатации. Питание статива дублировано. Потребляемая мощность 600 Вт	СДУ	AUX

Если расстояние от пола до потолка помещения, которое предпола­гается использовать для автоматного зала АТСЭ 210, не достаточна для стативов высотой 2,6 м, то оборудование этой станции может быть установлено на стативах высотой 2,2 м. При этом емкость ста-тива абонентских комплектов уменьшается на одну кассету АК 192 и максимально составит 832 АК. Остальные стативы имеют такую же ком­поновку, как и стативы высотой 2,6 м. К сокращенному обозначению всех стативов высотой 2,2 м справа добавляется буква М.

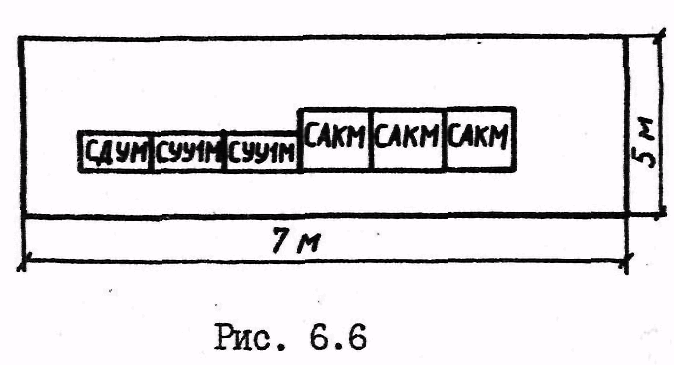

Пример размещения оборудования АТСЭ 210 емкостью 2000 номеров и 7 СЛ ИКМ с использованием стативов высотой 2,2 м приведен на рис. 6.6.

При выборе размеров автозала предполагалось, что вентиляция в нем будет механическая без охлаждения приточного воздуха. Пос­кольку потребляемая мощность данной станции равна примерно 3000 Вт, то площадь автозала должна быть не менее 30 м2.

С ледует заметить, что системы АТСЭ 220 и АТСЭ 210 позволяют органи­зовать выносы части обору­дования в места сосредото­чения телефонной нагрузи в виде удаленных абонентс­ких модулей. Емкость моду­ля может быть от 64 до 256 АК, т.е. от одного до четырех AM 64. Каждый AM 64 соединен с опорной АТСЭ одной линией ИКМ. Следовательно, при наличии выносов к оборудованию АТСЭ 200 будут добавляться лишь оконечные станци­онные комплекты ОСК, которыми оборудуются ИКМ линии на станции.
