Завдання № 3 Розрахунок вентиляції

Розрахувати необхідний повітрообмін для заданої ділянки приміщення якщо відомо що: Vп - обєм приміщення,(м³ ); V – швидкість руху повітря, ( м/с).

; (1)

де W – повітрообмін, м³/год;

Vп - обєм приміщення, м³;

К – коефіцієнт повітрообміну, К = 3...5.

Відсмоктуєме повітря заміняється припливним. Для того, щоб приміщення не охолоджувалося, поступаєме повітря підігрівається:

; (м³/год) (2)

Величину Wпр умовно приймається за продуктивність припливної вентиляції.

Визначення площі перетину всіх включаючих параметрів:

; (м²) (3)

де V – швидкість руху повітря, м/с

Запропонувати схему механічної припливно-витяжної вентиляції згідно наданного зразка.

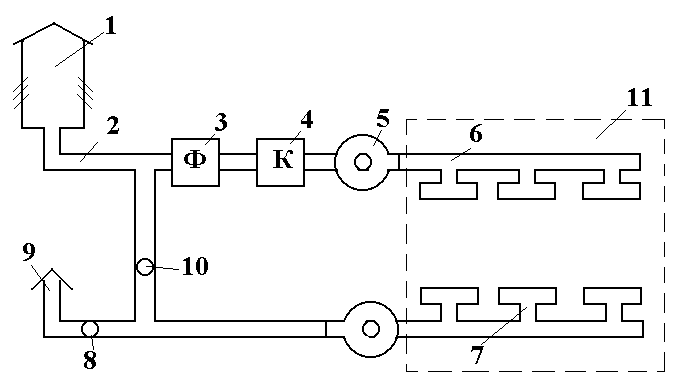

Рисунок - Схема механічної припливно-витяжної вентиляції: 1 – повітрообмінник; 2 – повітропровід; 3 – фільтр; 4 – калорифер; 5 – вентилятор; 6 – припливні отвори; 7 – витяжні отвори; 8 – регулюючий канал; 9 – пристосування для видалення повітря; 10 – повітропровід для рециркуляції; 11 – приміщення.

Таблиця 4

Найменування параметру	Оди-ниці вимі-рю-вання		Значення параметру по варіанту
			1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
довжина	L , м	32		25	26	24	32	27	26	28	31	28	24	26	28	30	32
ширина	B, м	5		6	7	5	6	7	5	6	7	5	6	7	5	6	7
висота приміщення	Н, м	3		4	5	3	4	5	3	4	5	3	4	5	3	4	5
швидкість руху повітря	V, м/с	0,1		0,2	0,3	0,4	0,35	0,1	0,2	0,3	0,4	0,35	0,1	0,2	0,3	0,4	0,35

6. Список рекомендованої літератури Базова

1. Цивільна оборона та цивільний захист:/М.І. Стеблюк . Підручник.– К: Знання-Прес, 2007.– 487 с.

2. Безпека життєдіяльності (забезпечення соціальної, техногенної та природної безпеки: Навч. посібник/ В.В. Бєгун, І.М. Науменко - К.: , 2004. – 328с.

3. Основи охорони праці: Підручник. 2-ге видання / К.Н.Ткачук, М.О.Халімовський, В.В.Зацарний та ін. – К.: Основа, 2006 – 448 с.
