0. 2.1.1. Штыревые изоляторы

Эти изоляторы изготовляются из высоковольтного фарфора или стекла и состоят из одного изоляционного элемента для напряжений до 20кВ включительно (рис.2.1., а, б) и из двух элементов, соединенных между собой цементно-песчаной смесью – на напряжение 20 и 35кВ (рис.2.1., в, г).

Рис.2.1. Эскизы линейных штыревых изоляторов

Название свое «штыревые изоляторы» получили из-за метода крепления к траверсе (опоре) посредством металлических штырей или крюков.

Конструкции стеклянных штыревых линейных изоляторов принципиально не отличаются от конструкций тех же типов изоляторов из фарфора, но с учетом особенностей стекольного производства стеклянные изоляторы изготавливаются с меньшей толщиной стенок, с более точными размерами.

На головке штыревого изолятора имеются специальные канавки для крепления провода. Канавки расположены наверху и сбоку головки, в зависимости от конструкции изолятора. Радиусы канавок соответствуют максимальному диаметру монтируемого провода.

Таблица 2.2

Параметры штыревых линейных изоляторов

Тип	Рис.2.2.	Основные размеры, мм			Длина пути утечки, мм	Разрушающая электромеханическая нагрузка, кН, не менее	Пробивное напряжение, кВ, не менее		Выдерживаемое напряжение, кВ							Масса изолятора, кг, не более
		Строительная высота H	Диаметр изолятора D	Диаметр стержня d					Одноминутное при 50 Гц, не менее					Импульсное 1%-ное разрядное напряжение при волне 1,2/50 мкс, не менее
									в сухом состо-янии			под дождем		+	-
Штыревые фарфоровые изоляторы (ГОСТ 1232-82Е)
(ФШ10-Б, ШЖБ-10)	а	120	212	34/ 32,5	315	14		100		75	40		50		112	2,8
ШФ10-Г	а	140	140	31,3/28	265	12,5		140		65	40		95		-	1,7
(ШФ20-А, ШД-20)	в	199	185	38/36	410	20		110		86	57		-		-	3,4
ШФ20-В	в	184	175	33/28	385	13		160		85	57		125		-	3,4
(ШФ35-А, ШД-35)	г	287	267	50/48	402	30		106		120	80		-		-	10,1
ШФ35-Б	г	285	310	47/44	700	10		200		135	90		200		230	12,7
Штыревые стеклянные изоляторы высоковольтные (ГОСТ 1232-82Е)
(ШС10-А)	б	110	150	32/36	210	14		78		60	34		90		-	1,4
ШС10-Г	б	145±3	160±3	31,6/28	265	12,5		130		55	35		80		80	2,15

Примечание: В скобках даны старые обозначения изоляторов. В графе «Размер диаметра стержня» для стержневых изоляторов дробью указаны размеры отверстия в изоляторе для крюка или штыря.

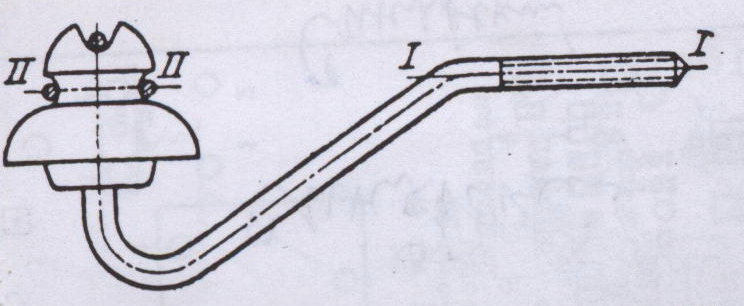

Н а рис.2.2. представлен штыревой линейный изолятор в сборе. Штырь или крюк крепится к траверсе опоры резьбовой частью, длина которой зависит от размеров опоры или траверсы; для соединения с телом изолятора на штыре делаются насечки, а конец штыря обматывается паклей, пропитанной суриком. Креп- Рис. 2.2. Расположение штыревого

ление штыря с телом изолятора мо- изолятора на крюке

жет осуществляться и другими способами.

Эластичная заделка штыря, как показал опыт эксплуатации, недостаточно механически прочна, поэтому существуют более рациональные способы, например заделка при помощи резьбового соединения, применения колпачков из пластических материалов. При креплении штыревого изолятора к опоре с помощью крюка (рис.2.2.), чтобы последний не проворачивался в опоре при одностороннем тяжении (натяжение провода при монтаже, аварийные режимы), ему придается такая форма, при которой ось провода и ось ввертываемой в опору части крюка лежат в одной плоскости. При этом тяжение провода не создает вращающего момента относительно оси крюка.

При дожде внешняя часть поверхности изолятора оказывается полностью смоченной водой. Сухой остается лишь его нижняя поверхность, поэтому почти все напряжение оказывается приложенным между концом внешнего ребра и штырем. Вследствие этого, несмотря на значительное увеличение диаметра изолятора (он примерно на 35% больше высоты), мокроразрядное напряжение получается почти вдвое меньше. В табл.2.2 показаны характеристики штыревых линейных изоляторов.
