35КВ для масляного выключателя.
1 – бакелито-бумажное тело изолятора;
2 – фарфоровая покрышка;
3 – мастика;
4 – фланец;
5 – токоведущий стержень.
Для промышленных установок на напряжение 110кВ и выше бумажно-бакелитовые изоляторы непригодны из-за относительно невысокой длительной электрической прочности, которая ограничивается неизбежным присутствием в бумажно-бакелитовом теле изолятора газовых включений.
2.3.3 Маслобарьерные изоляторы
На
рисунке 2.15. в качестве примера показан
маслобарьерный ввод на напряжение
110кВ. Основой внутренней изоляции в нем
является масляный промежуток с
цилиндрическими барьерами из картона.
Для регулирования электрического поля
на барьерах расположены дополнительные
электроды из ф
ольги.
Разрядные напряжения по поверхности маслобарьерного изолятора определяются главным образом размерами фарфоровых покрышек: их длиной, числом и размером ребер. Кроме того, на разрядные напряжения по сухой поверхности сильное влияние оказывают размеры дополнительного электрода (4), ближайшего к фланцу и соединенного с ним. Выступая за края фланца этот электрод экранирует их, т.е. уменьшает напряженность поля на поверхности фарфоровой покрышки около фланца (заглубленный электрод). Наибольший эффект получается когда дополнительные электроды экранируют 8 – 10% разрядной длины покрышки.

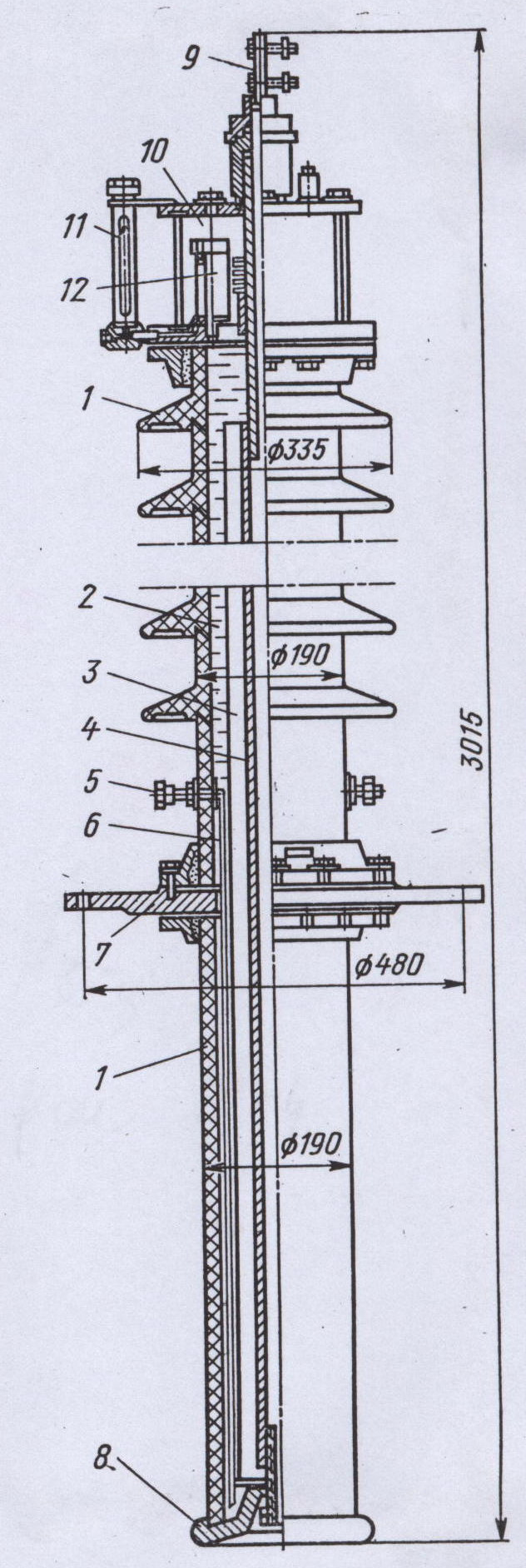

Рис.2.15. Маслобарьерный ввод на напряжение 110кВ
1 – токоведущий стержень;
2 – фланец;
3 – картонный цилиндр;
4– обкладки из фольги;
5– рубашка, работающая в масле;
6 – рубашка, работающая в воздухе.
Обозначение: ГМТ – герметичное исполнение, масляный, трансформаторный.
Средние разрядные напряженности по поверхности маслобарьерных изоляторов имеют примерно следующие значения:
по сухой поверхности действующее значение при 50Гц 3,3 – 4,3кВ/см;
под дождем действующее значение при 50Гц 2,3 – 2,6кВ/см;
импульсное при полном стандартном импульсе 5,6 – 7,0кВ/см;
импульсное при срезанном импульсе (2мкс) 8,4 – 11,0кВ/см.
Основные достоинства маслобарьерных проходных изоляторов: простота конструкции и хорошее охлаждение. Кроме того, их можно ремонтировать (сменить масло, высушить). Однако из-за относительно невысокой кратковременной электрической прочности маслобарьерной изоляции они имеют большие радиальные размеры.
2.3.4 Бумажно – масляные изоляторы
Для аппаратов и трансформаторов на напряжение 110 кВ и выше преимущественное применение получили вводы с бумажно-масляной изоляцией. Конструкция такого ввода на напряжение 150 кВ показана на рис.2.16. Основной внутренней изоляцией в нем является пропитанный маслом бумажный сердечник (3), намотанный на токоведущий стержень (труба) (4).
В бумажном сердечнике располагаются дополнительные электроды, регулирующие электрическое поле (как в бумажно-бакелитовом изоляторе).
Благодаря высокой кратковременной и длительной электрической прочности бумажно-масляной изоляции вводы указанного типа имеют наименьшие радиальные размеры. Основной их недостаток – резкое ухудшение характеристик при увлажнении. В связи с этим к их конструкции предъявляются повышенные требования в отношении герметичности; маслорасширители непременно снабжаются специальным осушителями воздуха.

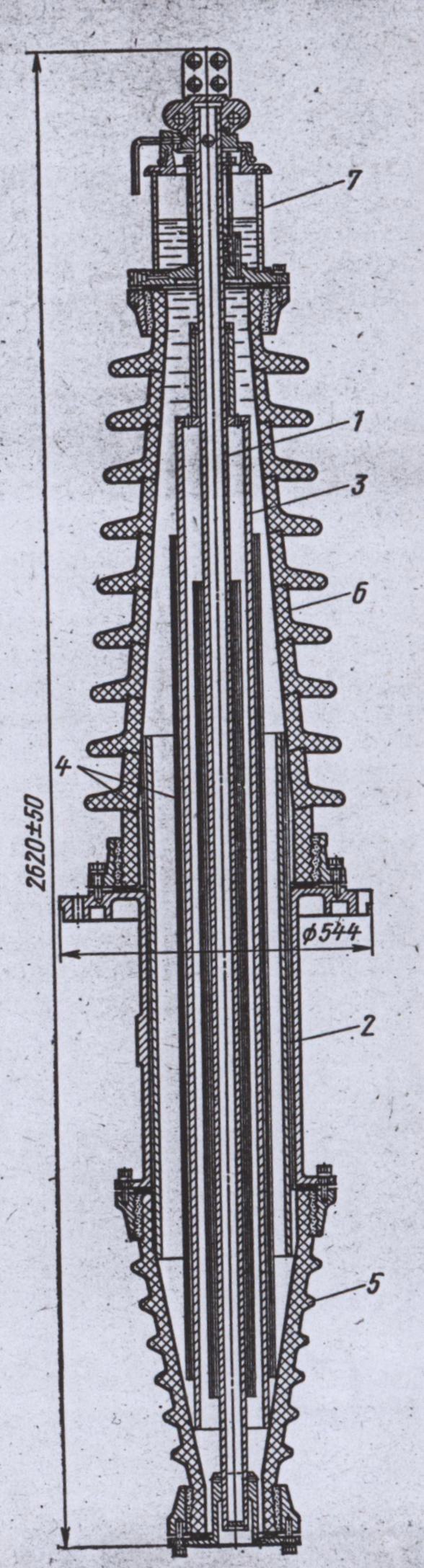

Рис.2.16. Бумажно-масляный ввод
на напряжение 150кВ:
1 – фарфоровая покрышка;
2 – масло;
3 – сердечник;
4 – токоведущая трубка;
5 – маслоотборное устройство;
6 – изолирующая трубка;
7 – фланец;
8 – шайба упорная;
9 – зажим;
10 – маслорасширитель;
11 – маслоуказатель;
12 – влагопоглатитель.
