2.3.2. Регистры сегментов

Регистры сегментов (cs, ds, ss, es, fs и gs) хранят 16-битные дескрипторы сегментов. Дескрипторы сегментов - это специальные указатели, определяющие расположение сегмента в памяти.

2.3.3.Регистры флагов

Этот регистр представляет собой набор флагов, устанавливаемых или сбрасываемых по результатам выполняемых команд. Флаг - это переменная длиной 1 бит, используемая в командах условного перехода. Если значение этой переменной равно 1, то считается, что флаг установлен, если 0 – сброшен. Существует несколько видов флагов:

• Флаг нуля (zf) устанавливается в случае получения нулевого результата при выполнении очередной команды и сбрасывается при остальных ненулевых значениях.

• Флаг переноса (сf) устанавливается при переносе или заеме старшего бита в арифметических операциях, в остальных случаях сбрасывается.

• Флаг переполнения (оf) устанавливается, если результат арифметической операции не умещается в операнде-приемнике.

• Флаг знака (sf) устанавливается при единичном значении старшего бита результата - признаке отрицательного числа

2.3.4.Регистры приема, хранения, выдачи кодов

Эти регистры являются самыми распространенными регистрами в компьютере, так как для преобразования информации перед любой вычислительной операцией необходимо иметь ту информацию, которая позволяет выполнить код операции в формате команды.

Регистр приема, хранения, выдачи кодов строится на основе двух компонентов: RS-синхронного триггера и логического элемента «И» (рис.3).

Рис.3. Регистр приема, хранения и выдачи кодов

3. Порядок выполнения работы

Рассмотрим порядок выполнения работы на примере моделирования двухразрядного регистра приема, хранения и выдачи кодов, имеющего комбинацию входных сигналов (1,0) .

1. Вызвать программу OrCAD Capture для построения схемы.

2. Создать новый проект.

3. Из библиотеки LOGIC выбрать нужные логические элементы («И» и RS-триггер).

4. Из библиотеки SOURCE взять компонент STIM1, на который будут подаваться входные сигналы. Поместить компоненты на рабочем поле и соединить их выводы с входами регистра. Получить схему приема, хранения и выдачи кодов (рис.4).

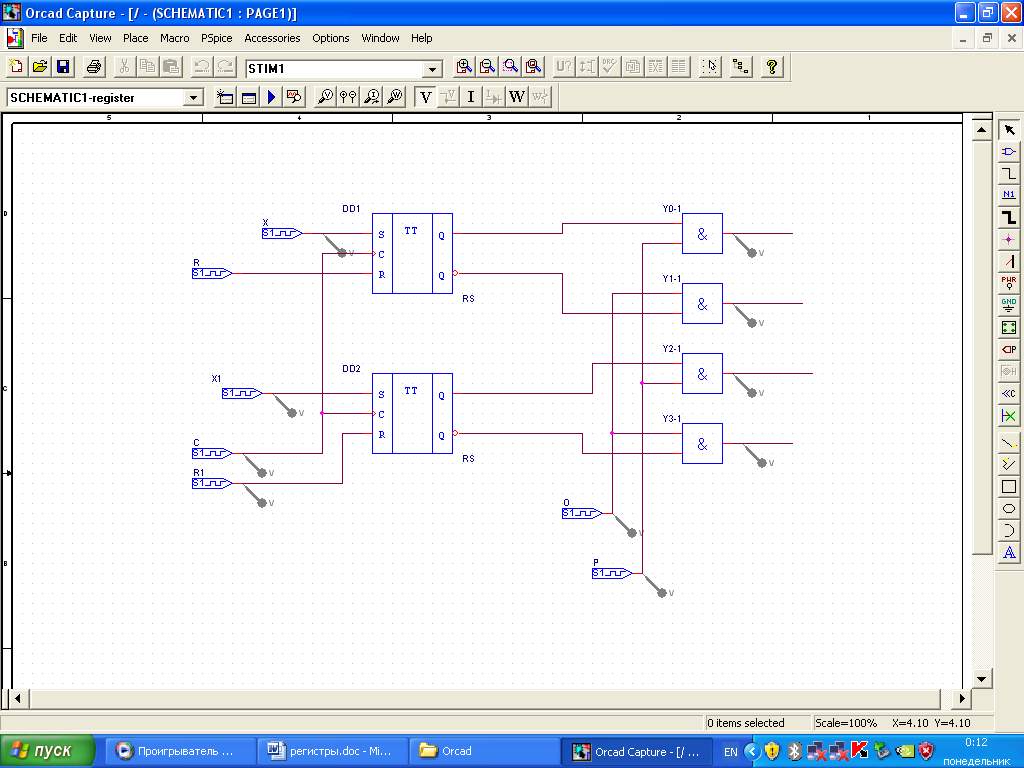

Рис. 4. Схема регистра приема, хранения и выдачи кодов

5. Подать на входы регистра приема, хранения и выдачи кодов сигналы согласно заданию для записи с одновременной подачей синхроимпульса. Затем подать синхроимпульс на ВПК для получения прямого кода хранимого числа и синхроимпульс на ВОК для получения обратного кода. Длительности синхроимпульсов – 2 мс.

6. Получить временную диаграмму.

7. Проанализировать полученные результаты.

8. Оформить отчет, который должен содержать:

1) наименование лабораторной работы;

2) цель работы с указанием конкретного задания;

3) теоретическое содержание, включающее краткое описание классификации регистров;

4) порядок выполнения работы;

5) электронно-логическую схему заданного регистра;

6) временную диаграмму полученного регистра;

7) выводы по данной лабораторной работе.
