Принципиальный алгоритм расчета внецентренно нагруженного фундамента [4]

1. Ввод исходных данных о действующих нагрузках , и характеристиках грун­тов основания глубине заложения фундамента d, типе здания, его высоте, длине и особенностях конструктивной схемы.

2. Определение характеристик для всех слоев грунтов, слагающих основание.

3. Проверка условия, определялись ли и по результатам лабораторных ис­следований образцов грунта на строительной площадке:

если да, то переход к п. 5;

если нет, то переход к п. 4.

4. Определение нормативных значений и , после обращения к массивам информации, содержащим требуемые данные.

5. Обращение к массивам информации, содержащим данные об условном расчетном сопротивлении грунтов основания, назначение .

6. Вычисление площади подошвы фундамента А.

7. Увеличение площади подошвы на 20…30%.

8. Обращение к информационным массивам, содержащим данные о коэффициентах условий работы , и безразмерных коэффициентах .

9. Назначение основных размеров фундамента в результате обращения к массиву информации, содержащему данные о сборных или монолитных конструкциях фундаментов.

10. Определение нагрузок от фундамента и грунта обратной засыпки.

11. Определение расчетных усилий в уровне подошвы фундамента .

12. Определение эксцентриситета внешней нагрузки в уровне подошвы фундамента.

13. Проверка условия :

если условие выполняется, то вызов из библиотеки программ, программы расчета центрально нагруженного фундамента, алгоритм которой приведен в гл. 3.2 и переход к п. 23;

если нет, то переход к п. 14.

14. Определение максимального и минимального краевых напряжений в основании фундамента , а также средних напряжений .

15. Проверка условия :

если да, то переход к п. 16;

если нет, то увеличение размеров подошвы фундамента и переход к п. 10.

16. Проверка условия :

если да, то переход к п. 17;

если нет, то увеличение подошвы фундамента и переход к п. 10.

17. Проверка условия :

если да, то переход к п. 18;

если нет, то увеличение подошвы фундамента и переход к п. 10.

18. Проверка условия, отличается ли от R не более чем на 5...10%:

если да, то уменьшение размеров подошвы фундамента и переход к п. 10;

если нет, то переход к п. 19.

19. Проверка условия, есть ли в основании фундамента слабый грунт:

если да, то переход к п. 20;

если нет, то переход к п. 22.

20. Определение и по среднему давлению под подошвой фундамента.

21. Проверка выполнения условия :

если да, то переход к п. 22;

если нет, то увеличение размеров подошвы фундамента и переход к п.20

22. Печать результатов.

23. Конец расчета.

3.2. Конструирование фундаментов мелкого заложения

Фундаменты зданий, как правило, выполняют бетонными и железобетонны­ми, поэтому конструируют их на основании СНиП по бетонным и железобетонным конструкциям.

Для сборных фундаментов применяют отдельные типовые элементы, на­пример, фундаментные плиты, стеновые блоки, подколонные части фунда­ментов, рядовые фундаменты под колонны, фундаменты под распорные конструкции и т. д.

Размеры верхней ступени фундамента в плане (обрез) для металлической колонны принимают с учетом размещения металлического башмака для за­делки анкерных болтов. Расстояние от оси анкерного болта до вертикальной грани верхней ступени фундамента принимают не менее 150 мм при диамет­ре болтов 50 мм и 200 мм при диаметре болтов более 50 мм.

При применении сборных унифицированных элементов фундаментов конструирование их не выполняется, но нужно указать марку элемента или фундамента и номер ГОСТа или типовую серию.

Рекомендуемые высоты ступеней ( , , ) монолитного фундамента приведены в табл. 7. Размеры ступеней в плане ( , ) принимают кратным 300 мм (рис. 6).

Таблица 7. Рекомендуемая высота ступеней фундамента

Высота плитной части фундамента h, см	Высота ступеней, см			Высота плитной части фундамента h, см	Высота ступеней, см
30 45 60 75	30 45 30 30	- - 30 45	- - - -	90 105 120 150	30 30 30 45	30 30 45 45	30 45 45 60

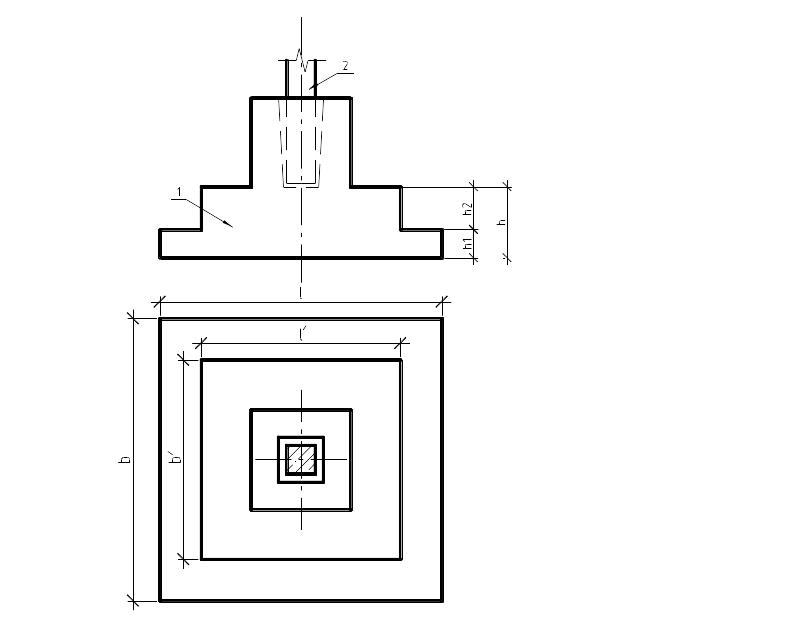

Рис. 6 . Фундамент под колонну:

1 - фундамент; 2 – колонна
