2.2. Определение глубины заложения фундамента

При выборе глубины заложения фундамента решается вопрос о несущем слое грунта и типе основания. На выбор глубины заложения фундамента влияют три фактора: инженерно-геологические условия площадки строительства; климатические особенности местности и их воздействие на верхние слои грунта; конструктивные особенности сооружения в следующей последовательности.

1. По назначению и конструктивным особенностям проектируемого сооружения (наличие подвала, приямков, каналов, со­пряжение колонны или стены с фундаментом).

Для определения глубины заложения фундаментов необходимо выпол­нить одну из схем, показанных на рис. 4.

В случае применения железобетонных колонн верхний обрез фундамента проектируют на 150 мм ниже отметки чистого пола первого этажа или подва­ла (см.рис. 4,а). Глубину заделки сборных колонн в стакане фундамента Н₃ принимают равной:

а) для сборных колонн сплошного сечения

где - больший размер сечения колонны;

Рис. 1. Геологический разрез

Рис. 2. План строительной площадки с привязкой М 1:500

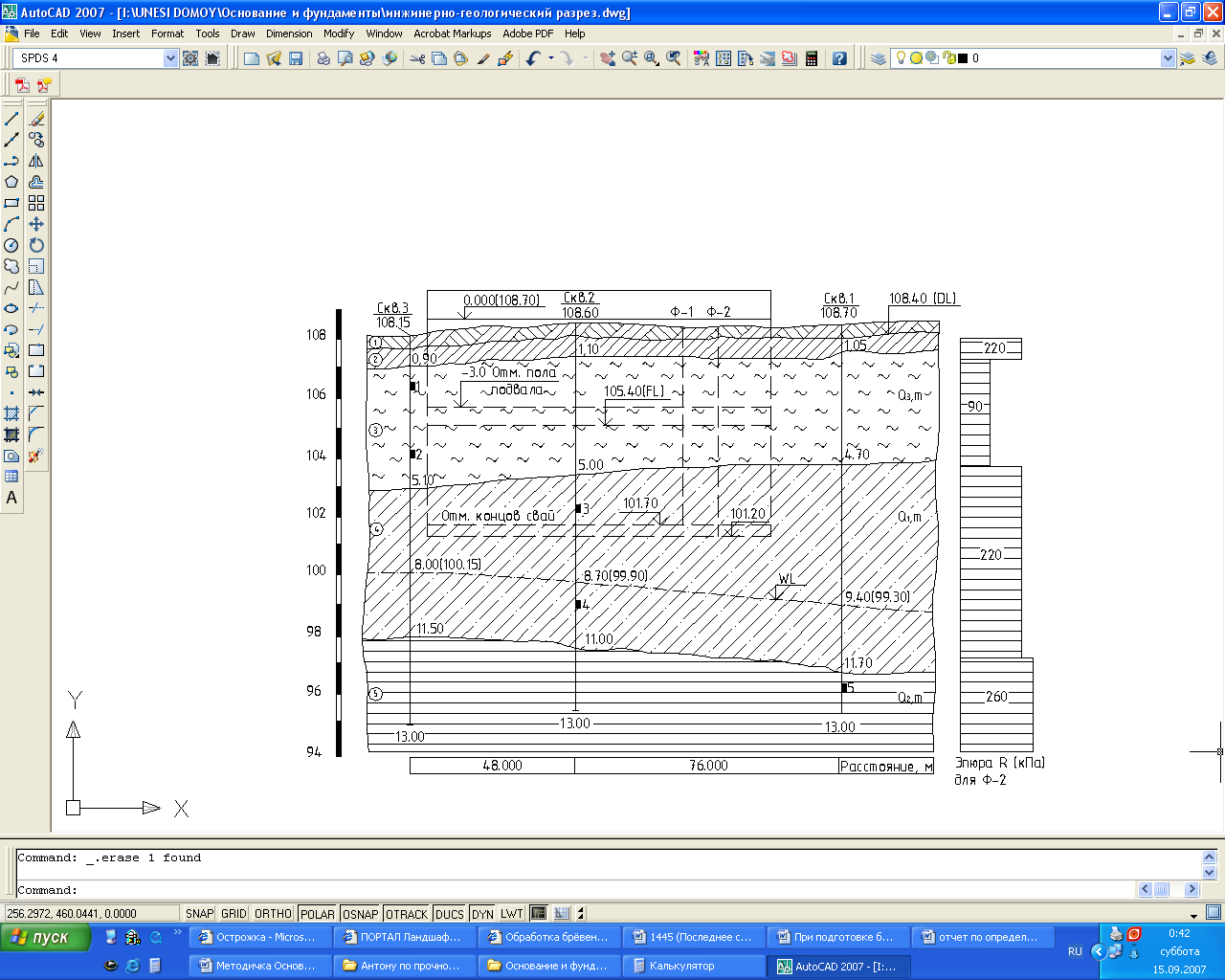

Рис. 3. Инженерно – геологический разрез 1-1 ( М_г 1:100; М_в 1:800)

Таблица 3 . Сводная таблица нормативных характеристик грунтов (пример)

Номер инженерно-геологического элемента	Номер образца грунта	Номер скважины	Глубина, м	Наименование грунта (по ГОСТ 25100-95)	Физические											Механические
					Основные			Дополнительные		Производные и классификационные						Деформационные	Прочно-стные		R0, кПа
					s , т/м3	II , кН/м3	W	Wl	Wp	d , т/м3	e	sb , кН/м3	Ip	IL	Sr	E, кПа	II, град	СII, кПа
1	1	1	0,3	Растительный		14,3
2	2	1	2,2	Суглинок полутвердый	2,68	18,9	0,20	0,31	0,18	1,57	0,71	9,8	0,13	0,11	0,75	19000	17	--	238
3	3	1	4,6	Песок мелкий, средней плотности влажный	2,65	18,4	0,16	--	--	1,58	0,68	9,8	--	--	0,70	25000	31	--	345
4	4	1	6,2	Глина твердая	2,74	19,5	0,21	0,49	0,24	1,61	0,87	--	0,25	0,23	0,77	17400	14	55	302

Примечание: Значения в таблице приведены ориентировочно.

Рис. 4. Определение глубины заложения фундаментов с учетом конструктивных особенностей здания: а – фундамент под железобетонную колонну; б – ленточный фундамент под стену; в – фундамент под металлическую колонну; 1 – база колонны

б) для двухветвевых колонн

или ,

где - полная высота сечения двухветвевой колонны на уровне обреза фун­дамента, м;

- ширина двухветвевой колонны. Толщина дна стакана зави­сит от усилий в колонне и должна быть не менее 200 мм.

Базу (башмак) металлических колонн обычно устанавливают на 150 мм ниже отметки чистого пола первого этажа (рис.4, б), которую потом обетонируют для защиты от коррозии. Высоту фундамента определяют равной глу­бине заделки анкерных болтов ( ) и толщину защитного слоя бетона (70 мм).
