Графическая зона

Весь процесс построения объектов происходит в графической зоне главного окна экрана AutoCAD. Путем зумирования можно увеличивать или уменьшать размеры этой зоны. Однако не следует пытаться найти ее границы, так как она практически безгранична. Можно выполнять чертежи, скажем, десятикилометровой плотины и заниматься разработками микроэлементов размером в сотые доли миллиметра, выполняя одно и другое в масштабе 1:1.

Средства управления экраном

Несомненным преимуществом САПР по сравнению с привычными способами черчения с помощью карандаша и бумаги являются разнообразные возможности быстрого просмотра содержимого чертежа: зумирование и панорамирование. Зумирование - это увеличение или уменьшение изображения модели. Размеры объектов при этом не изменяются. Вы как бы приближаете или удаляете объекты. Панорамирование – это перемещение всего чертежа перпендикулярно плоскости наблюдения. Размеры изображения при этом не изменяются. В практике черчения зумирование и панорамирование – наиболее часто применяемые операции.

Управлять экраном можно разными способами:

• использовать кнопки на стандартной панели.

• (из меню Вид → Зумирование (рис 1.13) или Панорамирование (рис.1.14 )

• Использовать среднюю клавишу трехкнопочной мыши

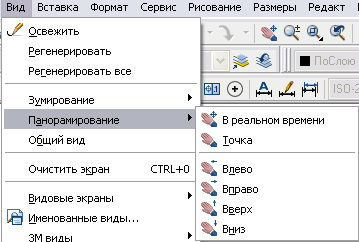

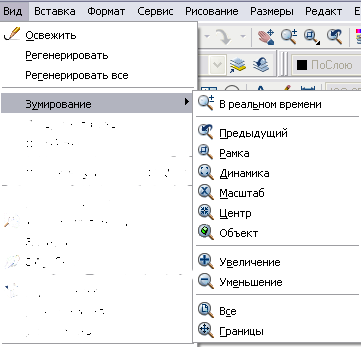

Рис.1. 13 Рис.1.14

Расположение вида можно изменять командой ПАН или с помощью полос прокрутки окна.

Щелчком правой кнопки мыши можно вызвать контекстное меню с дополнительными опциями управления видом.

Для панорамирования в реальном времени

1. Щелкнуть меню "Вид" Панорамирование В реальном времени.

2. После появления курсора в виде руки буксировать вид, удерживая при этом кнопку устройства указания в нажатом состоянии.

Для мыши с функцией прокрутки при перемещении мыши следует удерживать в нажатом состоянии кнопку-колесико.

  Панель Стандартная

  Командная строка:  ПАН

Для зумирования в реальном времени

Панель Стандартная

Командная строка ПОКАЗАТЬ

Увеличение или уменьшение вида достигается путем изменения коэффициента экранного увеличения, как и при увеличении или уменьшении камерой. Команда ПОКАЗАТЬ не изменяет абсолютных размеров объектов; изменяется лишь экранное увеличение вида, т.е. размеры отображаемого фрагмента рисунка.

При работе с мелкими деталями рисунка часто возникает необходимость уменьшить рисунок, чтобы просмотреть сделанные изменения на общем виде. Для быстрого возврата к предыдущему виду служит команда ПОКАЗАТЬ с параметром "Предыдущий".

Показ прямоугольной области крупным планом

Зумирование определенной прямоугольной области удобно выполнять, указывая два противоположных угла этой области.

Нижний левый угол заданной области становится нижним левым углом вида. Другой указанный угол может не совпадать с углом нового вида, так как вид приобретает такие размеры, чтобы точно покрывать область видового экрана.

Отображение всего рисунка

ПОКАЗАТЬ с параметром "Границы" выводит с наибольшим возможным коэффициентом экранного увеличения все объекты рисунка так, чтобы они заполнили графическую область или текущий видовой экран. Расчет коэффициента производится с учетом объектов на отключенных слоях. Объекты на замороженных слоях не учитываются.
