Команда «массив»
Объекты можно копировать, упорядоченно располагая копии по окружности (круговой массив) или в узлах прямоугольного массива.
Для прямоугольных массивов задается количество рядов и столбцов, а также расстояние между ними. Для круговых массивов задается количество копий объекта и режим их поворота. Размножение массивом является более быстрым методом для создания нескольких копий объекта с заданным интервалом, чем выполнение обычного копирования.
Создание прямоугольных массивов
Прямоугольный массив создан вдоль базовой линии, определяемой текущим углом поворота шаговой привязки. Этот угол по умолчанию равен нулю, так что ряды и столбцы прямоугольного массива взаимно перпендикулярны и располагаются вдоль осей X и Y. угол поворота
Создание круговых массивов
Направление создания кругового массива (по часовой стрелке или против нее) определяется знаком (положительный или отрицательный) угла заполнения массива.
При генерации массива радиус определяется расстоянием от центра массива до опорной или базовой точки на последнем выбранном объекте. Для создания массива может использоваться текущая опорная точка, обычной совпадающая с точкой привязки, или новая указанная базовая точка, которая в дальнейшем используется в качестве опорной точки.

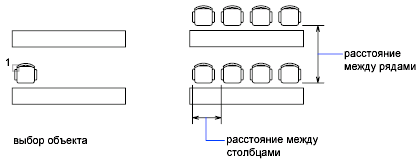

Для создания прямоугольного массива
Щелкнуть меню "Редактирование" Массив.
В диалоговом окне "Массив" выбрать "Прямоугольный массив".
Нажать кнопку "Выбор объектов".
Закрытие диалогового окна "Массив". Запрос на выбор объектов.
Выбрать исходные объекты и нажать ENTER.
В полях "Рядов" и "Столбцов" ввести число рядов и столбцов.
Задать горизонтальное и вертикальное расстояния между объектами одним из следующих способов:
В полях "Между рядами" и "Между столбцами" ввести значения расстояний между рядами и столбцами. Знак числа (плюс или минус) указывает на направление построения массива.
Нажать кнопку "Указать оба расстояния" и указать с помощью устройства указания два противоположных угла ячейки массива. Ячейка определяет вертикальное и горизонтальное расстояния между рядами и столбцами.
Нажать кнопку "Указать расстояние между рядами" для задания вертикального расстояния с помощью устройства указания и кнопку "Указать расстояние между столбцами" для задания горизонтального расстояния.
В окне образца выводится результат действий.
Для изменения угла поворота массива ввести новое значение угла в поле "Угол поворота".
Направление нулевого угла, принятого по умолчанию, можно изменить командой ЕДИНИЦЫ.
Нажмите кнопку "ОК" для создания массива.
Панель
Редактирование
Командная строка: МАССИВ
Для создания кругового массива
Щелкнуть меню " Редактирование " Массив.
В диалоговом окне "Массив" выбрать "Круговой массив".
Для задания точки центра кругового массива выполнить одно из действий:
Ввести значения координат X и Y, определяющие положение центра кругового массива.
Нажать кнопку "Указать центр массива". Диалоговое окно "Массив" временно закрывается, и предлагается выбрать объекты. С помощью устройства указания задать точку центра кругового массива.
