5. Расчет токов короткого замыкания
Горное предприятие получат питание от двух источников:
1. Подстанция № 1 ЭС
2. Подстанция № 2 ЭС
Энергосистема (ЭС), которая представляет собой комплекс связанных между собой предприятий, производящих, преобразующих и передающих электрическую энергию. ЭС, как правило, является источником неограниченной мощности. Напряжение на шинах такого источника питания практически остается неизменным в течение всего периода КЗ.
Уровень напряжения внешнего электроснабжения предприятия 110 кВ.
В связи с тем, что горное предприятие является потребителем первой категории, для преобразования напряжения установлены 2 одинаковых силовых трансформатора марки ТДТН-10000-115/38,5/6,6 с параметрами:
Тип |
Мощность, кВА |
Напряжение, кВ |
Потери, кВт |
Uкз, % |
Ixx, % |
|||||
ВН |
СН |
НН |
ΔPxx |
ΔPм |
||||||
ТДТН |
10000 |
115 |
38,5 |
6,6 |
17,0 |
76,0 |
10,5; 17,5; 6,5 |
1,0 |
На сторонах СН трансформаторов ТДТН-10000-115/38,5/6,6 установлены 2 трансформатора ТМН-4000-35/6.3 с техническими характеристиками:
Тип |
Мощность, кВА |
Напряжение, кВ |
Потери, кВт |
Uкз, % |
Ixx, % |
||
ВН |
НН |
ΔPxx |
ΔPм |
||||
ТМН |
4000 |
35 |
6,3 |
5,6 |
33,5 |
7,5 |
0,9 |
Основными потребители предприятия являются:
- 3 синхронных двигателя типа СДВ-15-39-10У3 с параметрами:
Марка |
Активная мощность Рном, кВт |
Номинальное напряжение, кВ |
Сosφном |
СДВ-15-39-10У3 |
800 |
6 |
0,9 |
- 3 асинхронных двигателя типа АКНЗ-2-15-69-8У3 с параметрами:
Марка |
Активная мощность Рном, кВт |
Номинальное напряжение, кВ |
Сosφном |
АКНЗ-2-15-69-8У3 |
1000 |
6 |
0,87 |
- потребители на 0,4 кВ мощностью Р0.4 = 2100 кВт;
- ЦПП мощностью РЦПП = 7400 кВт.

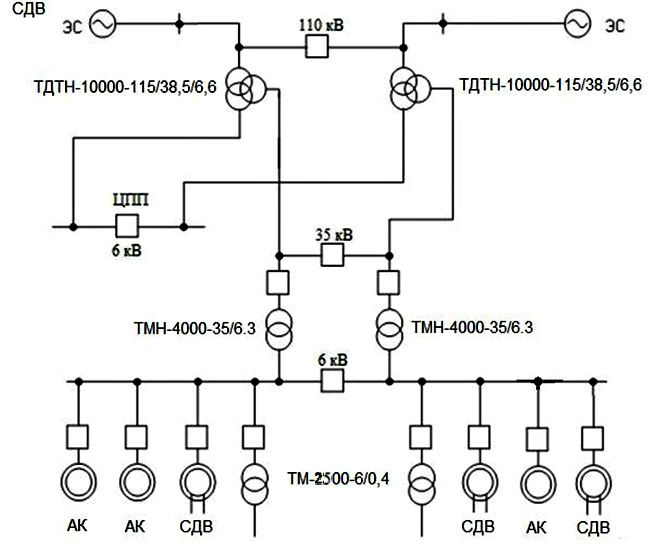

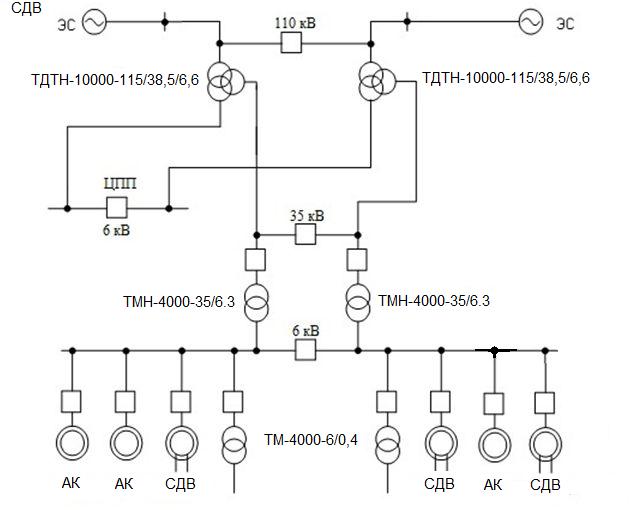

Структурная схема электроснабжения предприятия представлена на рис. 2.
Рис 2. Структурная схема электроснабжения
При расчете токов КЗ определяются следующие величины:
– начальное
значение периодической составляющей
тока КЗ;
– ударный
ток КЗ, необходимый для проверки
электрических аппаратов, изоляторов,
шин на динамическую стойкость;
– наибольшее
действующее значение полного тока КЗ
для проверки электрических аппаратов
на динамическую стойкость в течение
первого периода КЗ;
– значение
тока при
с для проверки выключателей по отключаемому
ими току;
– действующее
значение установившегося тока КЗ для
проверки электрических аппаратов, шин,
проходных изоляторов, кабелей на
термическую стойкость;
– мощность
КЗ при
с для проверки выключателей по отключаемой
мощности.
Произведем расчет токов КЗ:
1. Выбираем базисные величины.
- базисная мощность Sб = 1000 МBA;
- базисное напряжение Uб1 = 115 кB, Uб2 = 38,5 кB, Uб3 = 6,6 кB, Uб4 = 6,3 кB (в качестве базисных напряжений следует выбирать напряжение холостого хода силового трансформатора в точке короткого замыкания, данные уровни базисных напряжений принимаются для каждой точки КЗ).
2. Составляем первичную схему замещения (рис. 3) и определяем относительные сопротивления её элементов.
- сопротивление энергосистемы:
- сопротивление воздушных линий:
где х0 = 0,3 для воздушных одноцепных линий напряжением выше 1 кВ;
Рис. 3. Первичная схема замещения
- сопротивление понизительных трансформаторов:
Для трехобмоточного трансформатора значение реактивного сопротивления определяется отдельно для каждой цепи:
;
;
.
1.
;
2.
;
3.
.
Находим сопротивление двухобмоточного понижающего трансформатора:
- сопротивление синхронных двигателей
где
- сопротивление асинхронных двигателей
где
= 0,2 сверхпереходное сопротивление
двигателя;
МВ.А
Преобразуем схему замещения

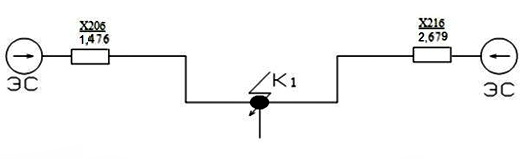

Рис. 4. Преобразованная схема замещения для точки К1
4. Определяем возможность объединения источников питания.
Источники
можно объединить, если результат
нижеприведенной операции лежит в
пределах 0,4 – 2,5:
- источники можно объединить, т.к. 0,551 попадает в пределы 0,4 – 2,5 .
Получаем схему замещения:
Так как
, пользуемся расчётными кривыми:
Определяем базисный ток:
Периодическая слагающая тока КЗ для всех моментов времени:
Токи трёхфазного короткого замыкания:
Периодическая
составляющая
Ударный ток КЗ:
где
=
1,8 – ударный коэффициент.
Наибольшее действующее значение тока КЗ за первый период:
Ток отключения:
Установившийся ток КЗ:
где
=
1,2,
=0,945
по кривым для Храсч=0,952
Мощность КЗ:
