Лабораторная работа 4 "Штамп, текст, печать"

Открыть файл "'Деталь.dwg.
Для вывода чертежа на печать требуется вставить штамп (надпись). Выполнить команду Сервис / Мастера / Компоновки листа.

Появится окно "Создание листа":

Ввести имя для создаваемого листа, щелкнуть кнопку "Далее", выбрать плоттер для будущей печати, формат листа А4, книжную ориентацию, основную надпись ISO A$ title block (portrait).dwg, один видовой экран, щелкнуть кнопку "Положение <" и очертить мышью область, занимаемую видовым экраном. Щелкнуть кнопку "Готово".

Выделить вставленный штамп и выполнить команду Редактирование / Расчленить.
Выделить и удалить заменяемый текст.
С помощью команды Рисование / Текст / Однострочный ввести нужный текст в ячейки штампа. Для этого использовать объектную привязку "Конточка", ввести высоту текста 5.00, угол поворота ) 0.

Для вывода на печать выполнить команду Файл / Печать.

Установит печатаемую область Рамка (мышью очертить печатаемую область), флажок "Вписать" в поле масштаба печати, книжную ориентацию.
Щелкнуть кнопку "Просмотр…".
Щелкнуть кнопку "Печать".

Лабораторная работа 5 "Построение профиля рельса типа р65"

Выполним настройки (лимиты, точность, привязки, отслеживание)
Создадим слои: для осевых линий, штриховки, размеров, контура

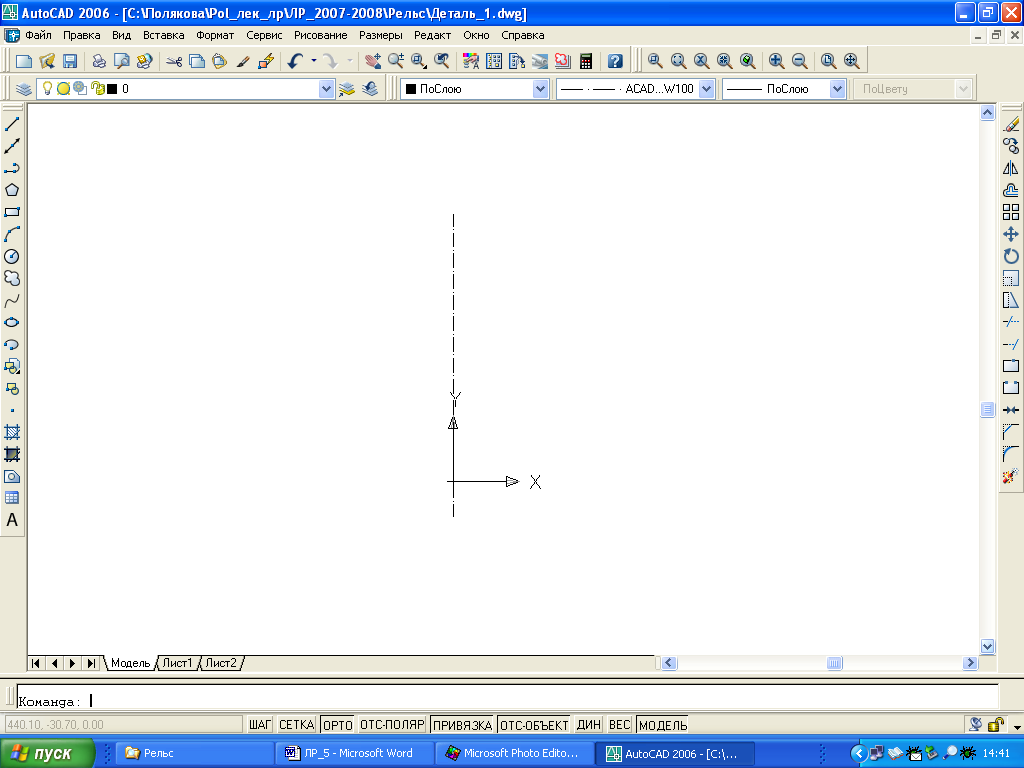

Посередине построим вертикальную осевую линию и поместим систему координат.

Используя слой 0, построим по координатам полку рельса.

Построим вспомогательные линии центров и болтовых соединений, дугу по начальной, конечной точкам и радиусу 400 мм, перенесем систему координат..

Построим окружность, проходящую по головке рельса радиусом 500 мм. Обрежем ее, используя в качестве режущей кромки отрезок, подобный осевой линии и расположенный на расстоянии 10 мм.

Построим очертание головки рельса, построив дуги радиусами 15 мм и 80 мм по начальной, конечной точкам и радиусу (по умолчанию дуга против часовой стрелки, если Y вверх).
