Практическое задание №3 «Определение момента нагрузки»

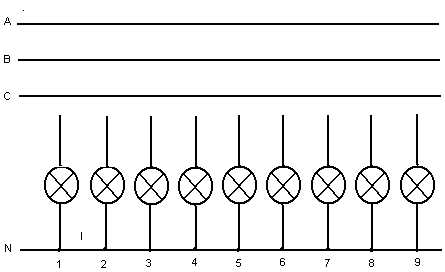

Рисунок 4.
Задание: К четырехпроводной линии подключены девять ламп указанной мощностью, в определенные точки.
1.Определить моменты нагрузки для каждой лампы
2.Рассчитать минимальное значение момента нагрузки
3.Оптимизировать подключения ламп по фазам
4. Выбрать кабель необходимого сечения.
Дано:
P1=60 Вт, P2=75 Вт, P3=70 Вт, P4=90 Вт, P5=80 Вт, P6=120 Вт, P7=100 Вт, P8=80 Вт, P9=110 Вт, l=1,8 м.
Решение:
1.Моменты нагрузки лампы Мi кВт·м:
Мi=Pi·l, М1=60·1,8 Вт·м.
где Pi – мощность отдельной лампы, Вт;
l – расстояние между лампами, м.
Результаты расчета остальных моментов сведены в таблицу 5:
Таблица 5
Лампа |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
Момент Вт·м |
108 |
135 |
126 |
162 |
144 |
216 |
180 |
144 |
198 |
Суммарный момент нагрузки для всех ламп МΣ, кВт·м:
.
Вт·м.
2.Минимальное значение момента нагрузки на 1 фазу М1,кВт·м:
,
Вт·м.
3.Оптимизируем подключение ламп:
МА=М5+М4+M2=144+162+135=441 Вт·м;
МВ=М1+М7+M6=108+180+216=504 Вт·м;
МС=М3+М8+М9=126+144+198=468 Вт·м.
Подключаем лампы к сети:

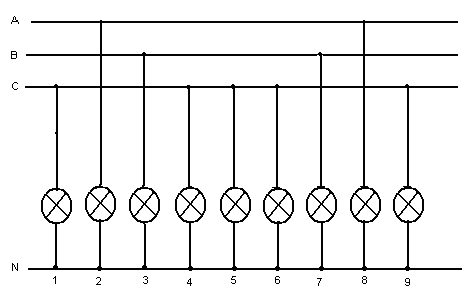

Рисунок 5
Проверка правильности подключения.
При одинаковом сечение и материале проводов в линии, потери в линиях пропорциональны моменту нагрузки.
,
;
,
;
,
.
В случае превышения допустимых значений необходимо вновь оптимизировать подключение ламп по фазам.
4. Выбираем кабель требуемого сечения.
Таблица 6.
|
Момент нагрузки на 1-у фазу, Вт·м |
|||
|
150-250 |
250-350 |
350-550 |
Свыше 550 |
Кабель ВВГ |
3×1 мм2 |
3×1,5 мм2 |
3×2,5 мм2 |
3×4 мм2 |
Выбираем кабель по наибольшему моменту нагрузки 504 Вт·м на фазу ВВГ - 3×2,5 мм2.
Вывод: Источники света весьма чувствительны к отклонениям и колебаниям напряжения. От уровня напряжения зависят световой поток источников света, потребляемая ими мощность, КПД и срок службы. С изменением светового потока изменяется освещенность. Это неблагоприятно влияет на зрение и на работоспособность человека. Увеличение освещенности рабочих мест на 10% приводит к повышению в отдельных отраслях производства производительности труда на 14%. Снижение напряжения на 10% вызывает уменьшение светового потока на 30-40%. При снижении напряжения на 20% и более не происходит зажигания газоразрядных ламп. Повышение напряжения на 10% у ламп накаливания и люминесцентных сокращает срок их до 25-30%.
Методика определения колебания напряжения при работе сварочной машины.
1. Определяем эквивалентную трехфазную нагрузку сварочной машины:
. (35)
- активная составляющая:
. (36)
- реактивная составляющая:
. (37)
2.Определяем нагрузку трансформатора при загруженности 70%:
. (38)
- активная составляющая:
. (39)
- реактивная составляющая:
. (40)
3.Суммарная нагрузка сварочной машины, питающего трансформатора:
- активная
. (41)
- реактивная
. (42)
tgφ=
. (43)
. (44)
4.Суммарная полная нагрузка:
. (45)
5.По заданной кривой при cosφ=0,7 определим потерю напряжения в трансформаторе при полной нагрузке, и при учете загрузки 1,5 %.
6.Определим потери напряжения в трансформаторе при 70%, если при полной загрузки она составляет 5% и cosφ=0,8.
7. Определим колебания напряжения при работе сварочной машины.
8. Выводы о проделанной работе.
