Приложение 4.

Виды машины

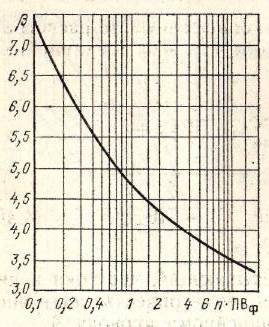

К_з,с, отн.ед.

ПВ_ф,с, %

Одноточечные стационарные

(при нерегулируемых игнитронных и тиристорных контакторах)

0,8 – 1,0

3 - 5

Одноточечные стационарные (при регулируемых игнитронных и тиристорных контакторах)

0,5 – 0,8

3 – 5

Одноточечные подвесные (при ПВ_пасп=20%)

1,1 – 1,7

3 – 5

Одноточечные подвесные (при ПВ_пасп=50%)

1,7 – 2,0

3 – 5

Рельефные машины

0,7 – 0,8

7 – 10

Шовные машины

0,7 – 0,8

50 – 60

Стыковые сварочные машины (сварка непрерывным оплавлением)

Оплавление

Осадка

0,23 – 0,45

0,8 – 1,1

30 – 45

3 – 5

Стыковые сварочные машины (сварка оплавлением с подогревом):

Подогрев

Оплавление

Осадка

0,7 – 0,9

0,03 – 0,15

0,8 – 1,1

5 – 15

8 – 20

3 – 5

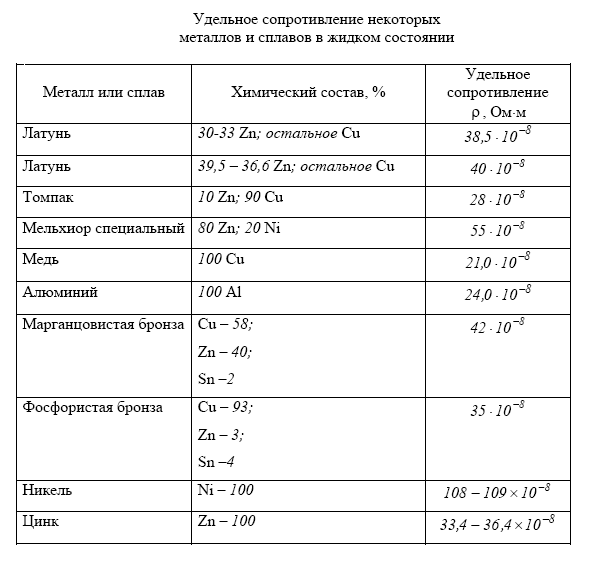

температура разливки t_к=1200° С;

плотность при температуре разливки γ =8300 кг/м³;

теплосодержание при температуре разливки q=1,47·10⁶ Дж/кг;

энтальпия при температуре разливки сp=0,391 кВт⋅ч/кг;

удельное сопротивление меди в холодном состоянии ρ_х=0,25·10^-6 Ом·м;

удельное сопротивление меди при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление меди перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление меди при температуре разливки Ом⋅м;

температура разливки t_к=1600° С;

плотность при температуре разливки γ =7200 кг/м³;

теплосодержание при температуре разливки q=1,42·10⁶ Дж/кг;

энтальпия при температуре разливки сp=0,385 кВт⋅ч/кг;

удельное сопротивление стали в холодном состоянии ρ_х=0,2·10^-6 Ом·м;

удельное сопротивление стали при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление стали перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление стали при температуре разливки Ом⋅м;

температура разливки t_к=1000° С;

плотность при температуре разливки γ =7800 кг/м³;

теплосодержание при температуре разливки q=1,44·10⁶ Дж/кг;

энтальпия при температуре разливки сp=0,379 кВт⋅ч/кг;

удельное сопротивление Латуни Л63 в холодном состоянии ρ_х=0,26·10^-6 Ом·м;

удельное сопротивление Латуни Л63 при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление Латуни Л63 перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление Латуни Л63 при температуре разливки Ом⋅м;

температура разливки t_к=1200° С;

плотность при температуре разливки γ =8200 кг/м³;

теплосодержание при температуре разливки q=1,56·10⁶ Дж/кг;

энтальпия при температуре разливки сp=0,453 кВт⋅ч/кг;

удельное сопротивление полутомпака в холодном состоянии ρ_х=0,5·10^-6 Ом·м;

удельное сопротивление полутомпака при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление полутомпака перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление полутомпака при температуре разливки Ом⋅м;

температура разливки t_к=700° С;

плотность при температуре разливки γ =2400 кг/м³;

теплосодержание при температуре разливки q=1,37·10⁶ Дж/кг;

энтальпия при температуре разливки сp=0,365 кВт⋅ч/кг;

удельное сопротивление алюминия в холодном состоянии ρ_х=0,1·10^-6 Ом·м;

удельное сопротивление алюминия при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление алюминия перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление алюминия при температуре разливки Ом⋅м;

температура разливки t_к=1300° С;

плотность при температуре разливки γ =8400 кг/м³;

теплосодержание при температуре разливки q=1,51·10⁶ Дж/кг;

энтальпия при температуре разливки сp=0,401 кВт⋅ч/кг;

удельное сопротивление чугуна в холодном состоянии ρ_х=0,5·10^-6 Ом·м;

удельное сопротивление чугуна при температуре потери магнитных свойств Ом⋅м;

удельное сопротивление чугуна перед сплавлением кусков шихты Ом⋅м;

удельное сопротивление чугуна при температуре разливки Ом⋅м;
