2.8 Расчет потребного количества дефектоскопов и штата операторов
2.9 Пример порядка расчета числа проверок рельсов
Характеристика участка:
Участок, перегон ст. А - ст. Б с 14 км по 55 км. Путь 2. Протяженность 42 км. Установленная скорость движения поездов - 100/80 км/ч.
Грузонапряженность 34 млн т брутто в год. Пропущенный тоннаж по рельсам 155 млн т брутто. Тип пути бесстыковой. Тип рельсов Р65, термообработка термоупрочненные. Минимальная зимняя температура минус 30°С, парк дефектоскопов - комплекс 1.
Установленная периодичность проверки по приказу МПС от 25.02.97 № 2ЦЗ равна 24 раза в год.
Расчет на 01.01.12
Суммарный выход рельсов на участке L определяется по Журналу учета покилометрового выхода ОДР (см. форму Приложение 2). В нашем выход ОДР составил за предыдущие 12 месяцев (01.01.11 - 01.01.12) - 7 шт. (табл. 2.16).
По
формуле (2.2) определяем средний выход
ОДР
на 1 км пути:
= 7/42 = 0,1667.
С учетом имеющихся условий по табл. 2.4 проверяем наличие на участке километров с повышенным выходом ОДР. При L = 42, =0,1667 выход ОДР на 1 км не должен быть > 1. Таких километров на участке нет.
Для определения расчетного среднегодового выхода ОДР находим по табл. 2.5 значение коэффициента r, интерполируя его для участка L - 42 км.
По формуле (2.3) определяем расчетный среднегодовой выход ОДР:
= 0,1667 / 0,77 = 0,2165 = 0,3.
По табл. 2.5.1 на основании условий контролируемого участка определяем количество проверок и интервал между ними:
=
11;
=
0;
=11+
0=11;
=
365/11 = 33,2 = 33 дня.
Так
как (
=
24) > (
=
11), число скорректированных годовых
проверок для первого этапа перехода к
новой периодичности составит
=
0,75 - 24 = 18 и интервал между проверками
Ткор
= 365/18 = 20,28 = 20 дней.
Планируем следующую проверку 19.12.11 + 20 дн. = 10.01.12.
Расчет на 10.01.12
Средний выход ОДР на 1 км пути за период 01.01.11 - 01.01.12 (см. табл. 2.16) составил = 7/42 = 0,1667 при количестве проверок N1 = 24.
Средний выход ОДР на 1 км пути за период 10.01.11 - 10.01.12 (см. табл. 2.16) составил = 6/42 = 0,1429 при количестве проверок N2 = 24.
С учетом условий по табл. 2.6 проверяем наличие на участке километров с повышенным выходом ОДР. При L = 42, = 0,1429 выход ОДР на 1 км не должен быть >1. Таких километров на участке нет.
Так как < , то необходимо проверить возможность дальнейшего сокращения числа проверок. Для этого рассчитываем по формуле (2.7) критерий оценки
По
табл. 2.12 для участка длиной L
= 42 км при k
= 42 (24 + 24) - 2
= 2014 определяем критерии
;
.
По
табл. 2.6 для условий
<
и
<
число последующих проверок составит
Nkop
= 0,85 *18 = 15,3 = 16 и интервал между проверками
Tkop
= 365/16 = 22,8 = 22 дня.
По формуле (2.3) определяем расчетный среднегодовой выход ОДР:
Ррасч = 0,1429/0,77 = 0,1856 = 0,2.
По табл. 2.3 на основании условий контролируемого участка определяем количество проверок Nзим = 9, Nл = 0; Nрасч = 9 + 0 = 9. Так как Nрасч = 9 меньше расчетного количества проверок на 01.01.12 Nрасч = 11, то принимается расчетное количество проверок на 01.01.12.
Так как Nкор > Nрасч, то корректировку числа проверок будем продолжать.
Планируем следующую проверку 10.01.12 + 22 дн. = 01.02.12.
Расчет на 01.02.12
Средний выход ОДР на 1 км пути за период 10.01.11-10.01.12 (см. табл. 2.16) составил = 6/42 = 0,1429 при количестве проверок N1 = 24.
Средний выход ОДР на 1 км пути за период 04.02.11-04.02.12 (см. табл. 2.16) составил = 6/42 = 0,1429 при количестве проверок N2 = 24.
С учетом условий по таблице 2.6 проверяем наличие на участке километров с повышенным выходом ОДР. При L = 42, =0,1429 выход ОДР на 1 км не должен быть > 1. Таких километров на участке нет.
По табл. 2.11 для условия = , число последующих проверок составит Nкор = 0,75 х 16 = 12 интервал между проверками Ткор = 365/12 = 30,4 = 30 дней.
Так как Nкор > Npacч, то корректировку числа проверок будем продолжать.
Планируем следующую проверку 01.02.12 + 30 дн. = 04.03.12.
Снижение числа проверок продолжается до наступления расчетной.
Выходными данными по 2 части:
Выполнение расчета периодичности контроля рельсов заданного участка согласно приказа №2ЦЗ от 25.02.1997 г.
Выполнение расчета периодичности контроля рельсов заданного участка согласно распоряжения №275р от 11.02.2009 г.
Сравнение расчетов периодичности и окончательный выбор периодичности с указанием потребного количества дефектоскопных средств и обслуживающего персонала.
Построение графика периодичности контроля рельсов заданного участка съемными и мобильными средствами дефектоскопии.

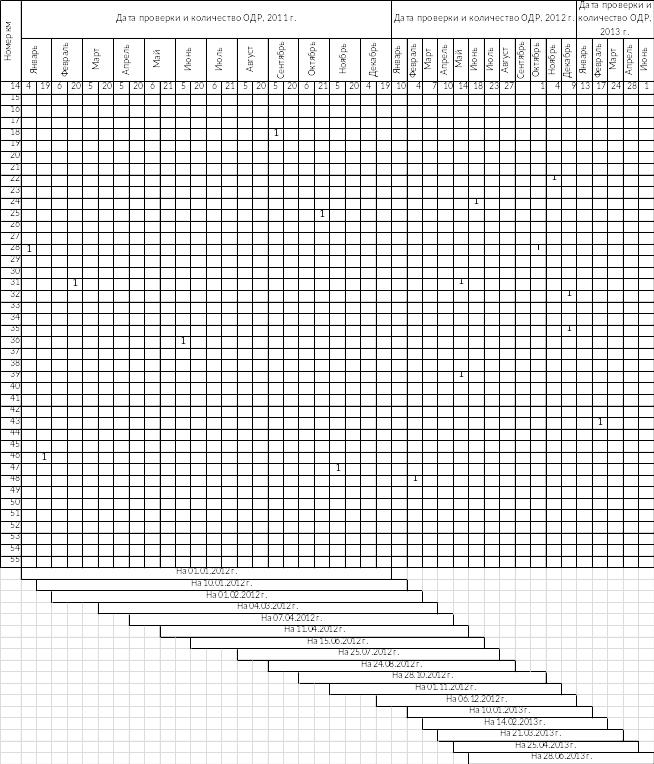

Таблица 2.16 - Журнал учета покилометрового выхода остродефектных рельсов по участкам контроля.
