Рекомендуемая литература и электронные ресурсы
Помимо упомянутых по тексту печатных изданий и электронных ресурсов рекомендуется также использовать следующее.
Степаненко Д.П. Конспект лекций по дисциплине «Схемотехника». Часть 1. Схемотехника дискретных цифровых устройств.-Калининград: БГАРФ, 2009.-158с.: ил.
Опадчий Ю.Ф. и др. Аналоговая и цифровая электроника: Учебник для вузов.-М.: Горячая линия-Телеком,2002.-768с.: ил.
Пухальский Г.И, Новосельцева Е.Я. Проектирование дискретных устройств на интегральных микросхемах: Справочник.-М.: Радио и связь,1990.-304с.:ил.
http://www.shema.ru/files/view/3123/
Потемкин И.С. Функциональные узлы цифровой автоматики.-М.: Энергоатомиздат, 1988.-320с.:ил.
http://www.bookwork.ru/book/funkcionalnyeuzlypotemkin/
Шило В.Л. Популярные микросхемы. ТТЛ. Серии: КР1533, КР1531, К531,К555, К155.-М.:Аргус,1993.-64с.: ил.
http://www.eknigi.org/apporatura/63933-populyarnie-microsxemy-ttl.html
7.6. Александров К.К, Кузьмина Е.Г. Электротехнические чертежи и схемы.-М.: Энергоатомиздат,1990.-288с.: ил.
http://publ.lib.ru/ARCHIVES/A/ALEKSANDROV_Kostantin_Konstantinovich/_Aleksandrov_K.K..html
Приложение 1: Титульный лист курсового проекта
БАЛТИЙСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ РЫБОПРОМЫСЛОВОГО ФЛОТА
Кафедра судовых радиотехнических систем
КУРСОВОЙ ПРОЕКТ
по дисциплине «Схемотехника»
Часть1. «Схемотехника цифровых устройств»
МОДИФИКАЦИЯ И ОТЛАДКА ЦИФРОВОГО ВОЛЬТМЕТРА
В МОДЕЛИРУЮЩЕЙ ПРОГРАММЕ
NI MULTISIM 10.1
курсанта (студента): Иванова А.А. шифр: Р-09686
Группа: Р-32 Подгруппа: 2 Номер по журналу: 12
Пояснительная записка,
полная схема электрическая принципиальная в стандарте ANSI
и фрагменты схемы в стандарте ЕСКД
Калининград
2013 год
Приложение 2: Форма задания на курсовое проектирование
БАЛТИЙСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ РЫБОПРОМЫСЛОВОГО ФЛОТА
Кафедра судовых радиотехнических систем
ЗАДАНИЕ НА КУРСОВОЕ ПРОЕКТИРОВАНИЕ
по дисциплине «Схемотехника», ч.1 «Схемотехника цифровых устройств»
по теме: Модификация и отладка цифрового вольтметра
курсанта (студента): Иванова А.А. шифр: Р-09686
Группа: Р-32 Подгруппа: 2 Номер по журналу: 12
Варианты подблока, схем и подсхем проектируемого устройства
Инд. |
ПБл1 |
Сх4 |
Сх5 |
Сх6 |
Сх7 |
Сх8 |
ПСх16 |
Псх17 |
Сх10 |
Сх11 |
Сх12 |
1 |
3 |
4 |
4 |
2 |
3 |
1 |
3 |
4 |
4 |
2 |
3 |
Резисторы R* схем и подсхем
Cх12, кОм |
Псх17, кОм |
Сх13, МОм |
5 |
11 |
293 |
Чертежи в стандарте ЕСКД
ПСх1-15 |
Сх4 |
Сх5 |
Сх6 |
Сх7 |
Сх8 |
ПСх16 |
Псх17 |
Сх10 |
Сх11 |
Сх12 |
х |
|
|
|
|
|
х |
|
|
|
|
Параметры проектируемого устройства:
Пределы измерения: от 0.05В до 10.05В (включительно).
Погрешность измерения: не более 0.05В.
Максимальное время измерения не более 100 мсек.
Индикация динамическая с частотой не менее 20Гц.
Световая сигнализация об измеряемом напряжении, находящемся вне пределов измерения.
Микросхемы: только ТТЛШ технологии.
Содержание пояснительной и графической частей проекта:
Титульный лист.
Задание на курсовое проектирование.
Описание принципа работы устройства в целом и структуры моделирующей программы.
Описание логики работы использованных микросхем по блокам, схемам и подсхемам.
Описание схемотехнического построения блоков, подблоков, схем и подсхем.
Принципиальная электрическая схема цифрового вольтметра (чертежи).
Таблица спецификации иностранных и зарубежных элементов принципиальной электрической схемы.
Перечень использованной литературы, электронных пособий и ресурсов.
Особые условия задания:
В качестве дополнительных к обусловленным заданием микросхемам допускается использование только микросхем 74 серии логики И или 2ИЛИ-НЕ
______________________________________________________________________________
Дата выдачи задания: 17.01.2013 Дата сдачи проекта: 06.06. 2013
Задание получил: Задание выдал

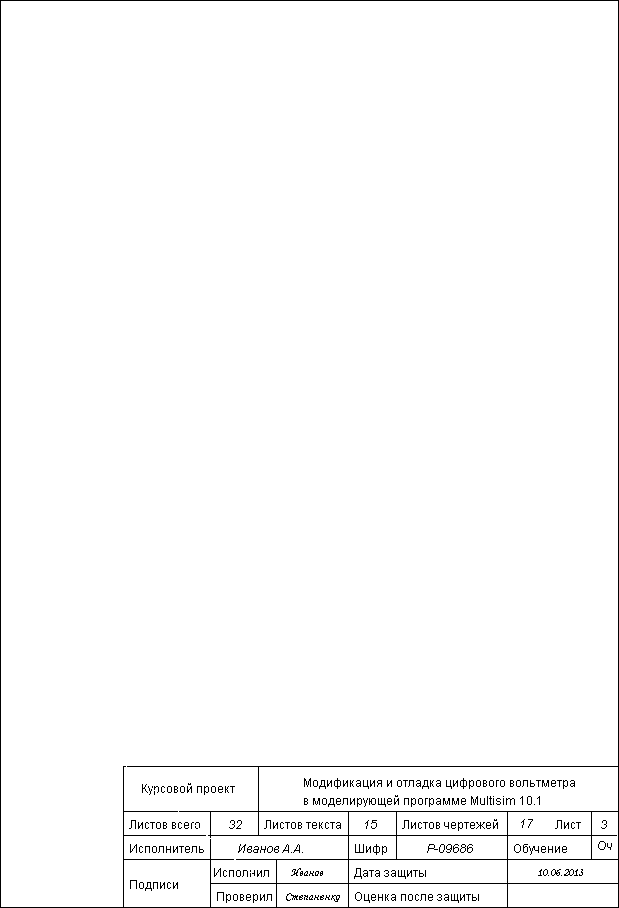

______________ (к-т Иванов А.А) ______________ (доц. Степаненко Д.П.) Приложение 3: Пример оформления 1-го листа текста пояснительной записки
