5. Сопряжение элементов несущего остова
Стыковые соединения между панелями расположены в двух уровнях и состоят из петлевых связей. Замоноличивание стыков обеспечивает совместную работу наружных и внутренних стен. Существует много конструктивных решений стыков сборных панелей, которые классифицируют по следующим признакам (рис. 15): по устройству наружной зоны (закрытые,
б
в
а
г
д
е

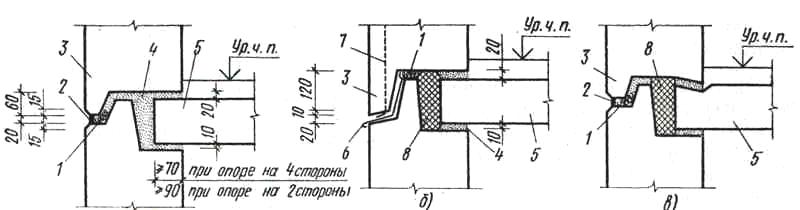

Рис. 15. Конструкции горизонтальных и
вертикальных стыков крупных панелей:
а,б –закрытый стык, замоноличенный с
петлевым сопряжением; в,г – открытый
стык утепленный; д,е – шпоночный
утепленный;1 – упругая прокладка; 2 –
герметизирующая мастика; 3 – противодождевой
барьер; 4 – бетон замоноличивания;
5 – панель перекрытия;
6 –водоотводящий фартук; 7 – водоотбойная
лента; 8 - утеплитель; 9 – панель внутренней
стены; 10 – петлевые арматурные выпуски
и скобы; 11 – ветрозащитная проклейка;
12 – канал декомпрессии; 13 – выступы
для образования растворной шпонки по
вертикали
открытые); по способу заделки (утепленные, замоноличенные бетоном); по способу сопряжения (сварные, петлевые, болтовые, шпоночные).
6. Расчетная схема несущего остова
6.1. Общие положения
Пространственная устойчивость и жесткость панельного здания обеспечивается работой всех наружных и внутренних стен совместно с панелями перекрытий, покрытий, фундаментами.
Расчетная схема несущего остова устанавливается в зависимости от его конструктивной системы (табл. 1), вида сопряжения элементов (см. рис. 15) и способа восприятия горизонтальных нагрузок.
Расчетная схема несущего остова – это схема расположения его вертикальных и горизонтальных элементов, вид их сопряжения между собой и действующая нагрузка. Сопряжение панелей перекрытий и покрытия с несущими стенами принимают шарнирным. Все конструктивные системы многоэтажных крупнопанельных зданий работают по связевой схеме в обоих направлениях.
Расчетные связевые
схемы отражают совместную работу
вертикальных диафрагм многоэтажных
крупнопанельных зданий в различных
сочетаниях: сплошных и с проемами, с
одним или несколькими рядами проемов
(см. рис. 16).
а б в
Рис. 16. Расчетные схемы связевых систем крупнопанельных многоэтажных зданий:
а–со сплошными диафрагмами; б – с проемными диафрагмами;
в – с разнотипными диафрагмами
Вертикальные конструкции, расположенные в крупнопанельном здании параллельно друг другу, условно изображают стоящими рядом в одной плоскости и соединенными стержнями – связями. Роль стержней-связей между вертикальными элементами (диафрагмами) выполняют междуэтажные перекрытия. Эти стержни-связи условно считают несжимаемыми и нерастяжимыми. Жесткость вертикальной диафрагмы в расчетной схеме принимают равной суммарной жесткости соответствующих вертикальных диафрагм блока здания. Диафрагма представляет собой консольный столб, жестко заделанный на уровне подошвы фундамента и ограниченный в плане по вертикали стыками панелей или проемами (см. рис. 16).
