3. Панели перекрытий
Панели перекрытий изготавливают, в основном, сплошными. Стеновые панели перекрытия крепят путем сварки закладных деталей с последующим замоноличиванием стыка. Панели имеют гладкую поверхность, которая служит готовым основанием для устройства чистого пола.
Сплошные панели перекрытий изготавливают двух видов.

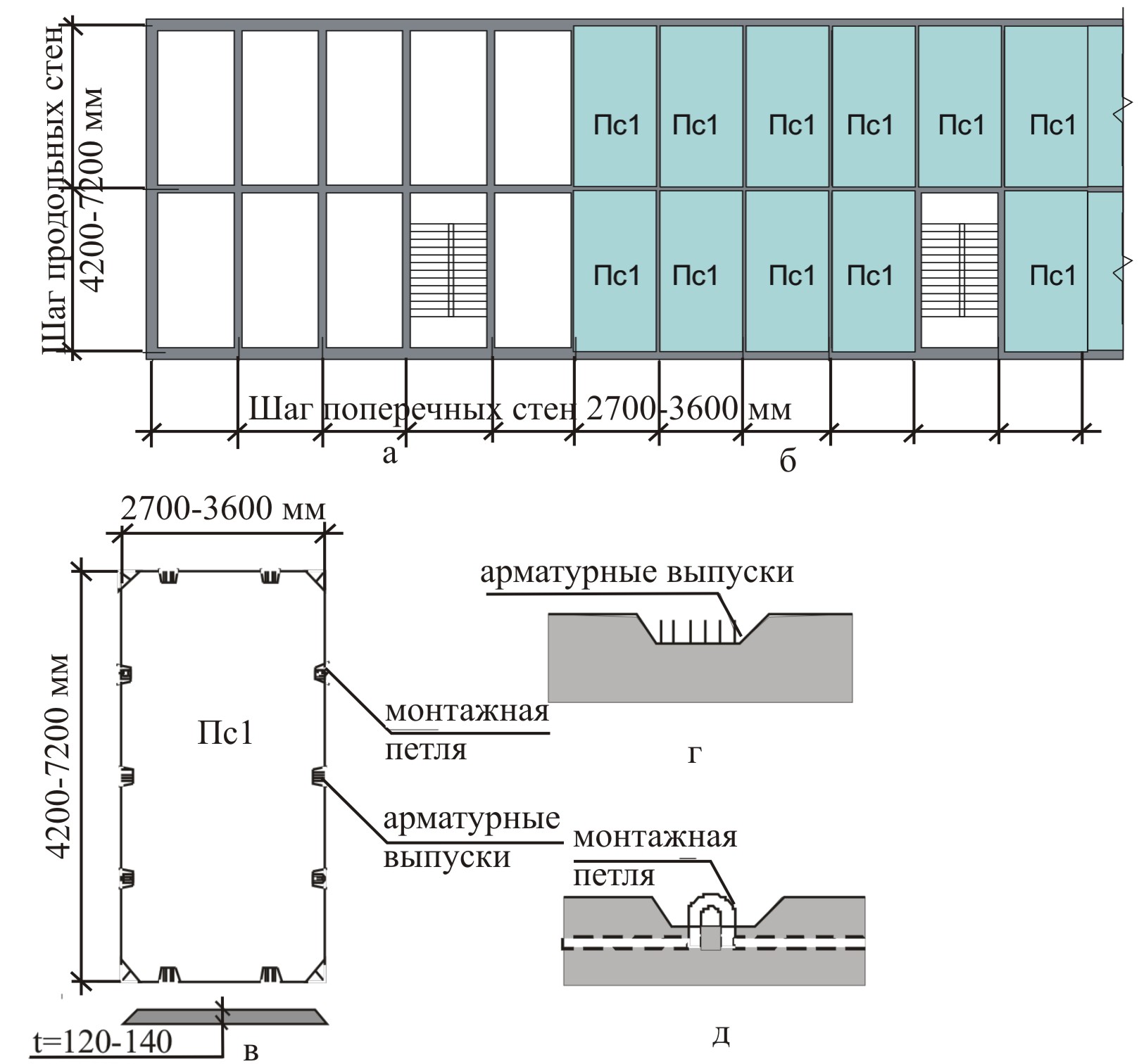

Первый вид - сплошные панели для зданий с малым шагом несущих стен. Пролет панелей ℓ=2,7 – 3,6 м с интервалом 300 м, ширина В=4,2 – 7,2 м с интервалом 300 м. Панели толщиной t=120 мм изготавливают размерами «на комнату» с опиранием на несущие стены по трем или четырем сторонам (контурное опирание). Плиты толщиной t=120 мм опирают как «по контуру», так и по двум сторонам (см. рис. 9).

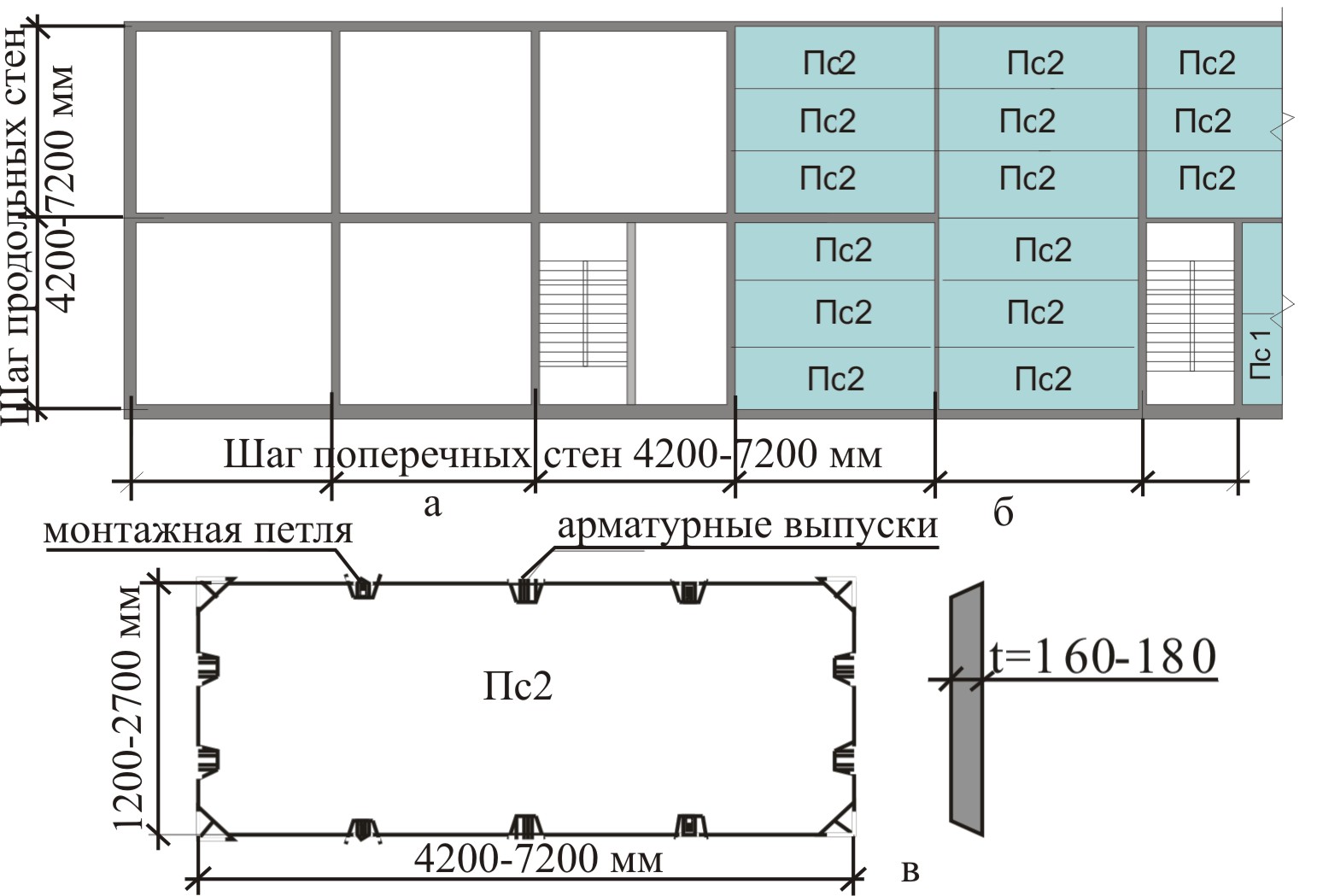

Второй вид – сплошные панели для зданий с большим шагом несущих стен. Пролет панелей ℓ =2,7–3,6 м с интервалом 300 м, ширина В=4,2 – 7,2 м с интервалом 300 м. Панели толщиной панелей t=160-180 мм опирают на несущие стены по балочной схеме работы (по двум сторонам) (см. рис. 10).
а – план двух секций крупнопанельного
здания;
б – схема раскладки панелей с опиранием
по контуру;
в – сплошная
панель;
г,д – фрагменты
панели
Рис. 9. Сплошные панели для зданий с малым шагом поперечных стен:
Рис. 10. Сплошные панели для зданий с
большим шагом поперечных стен:
а – план двух секций крупнопанельного
здания; б – схема раскладки панелей
с опиранием по двум сторонам; в –
сплошная панель;

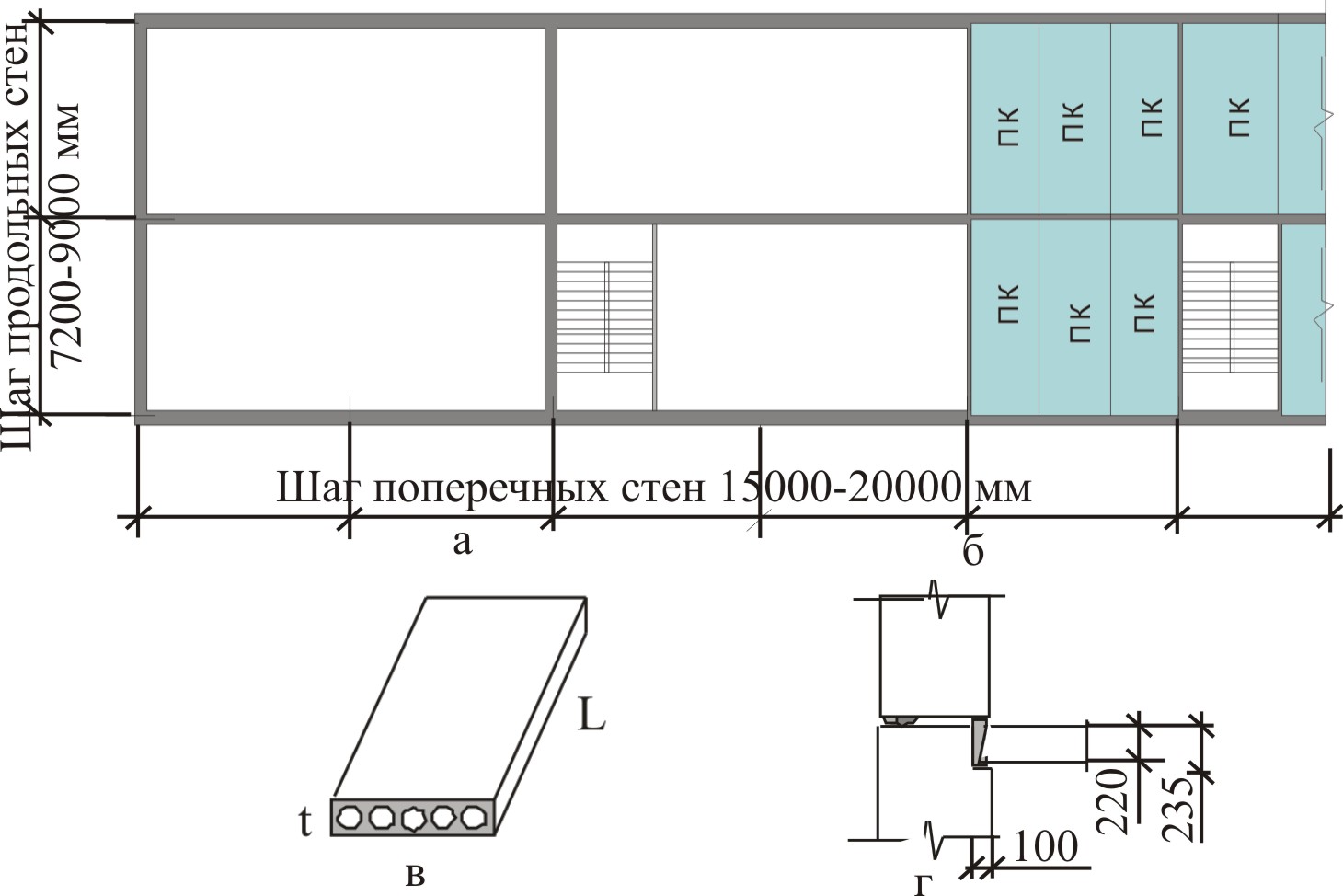

В крупнопанельных зданиях с продольными несущими стенами в качестве панелей перекрытия можно использовать и многопустотные плиты пролетом L=6,0; 7,2 и 9 м, шириной B=3,0; 1,5 и 1,2 м; толщиной t = 220 и 260 мм. В этом случае в стеновых панелях предусмотрена четверть глубиной 100 мм и высотой 235 мм (рис. 11).
Рис. 11. Сборные элементы перекрытий для зданий с продольными несущими стенами: а – план двух секций крупнопанельного здания; б – схема раскладки панелей
с опиранием по двум сторонам; в – многопустотная плита;
г – узел опирания плиты на стеновые панели
4. Покрытие панельных зданий
Покрытия панельных зданий выполняют совмещенными и чердачными с малым уклоном и внутренним водостоком.
При наличии чердака несущие элементы покрытия выполняют из сборного железобетона – многопустотные и ребристые плиты, лотковые панели и перфорированные опорные плиты (см. рис. 12). Для чердачных перекрытий используют сплошные панели (см. рис. 9, 10).
Лотковые железобетонные панели покрытия опираются на наружные стены и на стенку, устанавливаемую по продольной оси здания на чердачное перекрытие. Ребристые панели опираются на железобетонные опорные элементы с перфорированной стенкой (рис. 12). При неотопляемом чердаке чердачное перекрытие выполняют утепленным, а рулонную кровлю по покрытию – «холодной» . Если чердак используется в качестве технического этажа, то кровлю также делают утепленной.
Рис. 12. Виды чердачных вентилируемых покрытий панельных зданий
а – безрулонная кровля; б – рулонная кровля

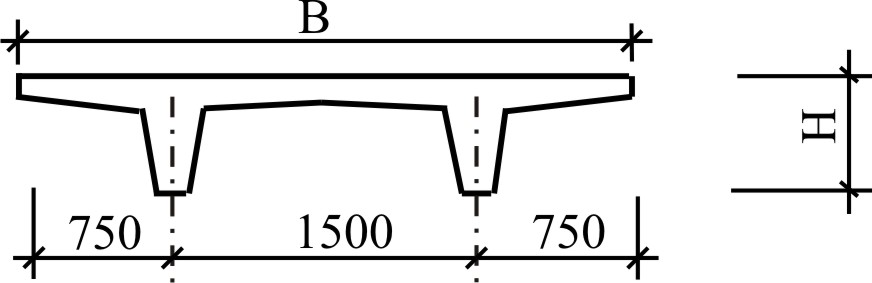

Для покрытия зальных помещений предусмотрена возможность применения ребристых панелей типа «2Т» пролетом L=9,0 м и L=12 м, шириной B=3,0 м и высотой H=400 и 600 мм соответственно (см. рис. 13).
Рис. 13. Панель покрытия типа «2Т» для зальных помещений

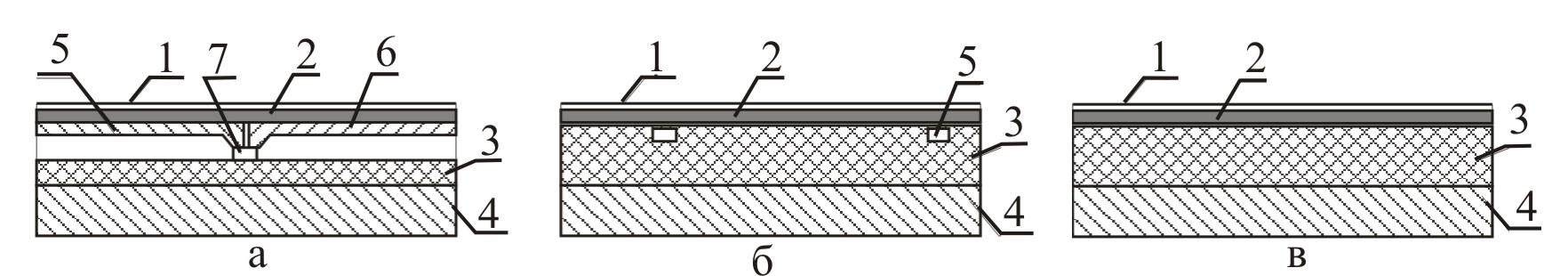

В бесчердачных покрытиях перекрытие верхнего этажа совмещают с покрытием. Такие покрытия называют совмещенным. В практике строительства применяют вентилируемые, частично вентилируемые и не вентилируемые покрытия (см. рис. 14).
Рис. 14. Конструкция совмещенных покрытий:
а – вентилируемые; б – частично вентилируемые; в – не вентилируемые;
1 – рулонная кровля; 2 – цементная стяжка; 3 – утеплитель; 4 – железобетонная плита покрытия; 5 – продух; 6 - ребристая плита; 7 – столбик
